El tratamiento térmico posterior a la soldadura, o PWHT, es un proceso térmico especial para metales soldados. Este procesoreduce el estrés residual en el metal. También cambia la estructura del metal cerca de la soldadura. La fabricación de recipientes a presión, la construcción naval y la industria petroquímica utilizan PWHT para seguridad y resistencia. El PWHT evita grietas y ayuda a que el metal se doble y estire mejor. Las centrales eléctricas y trabajos marinos utilizan PWHT para evitar daños y prolongar la vida útil del equipo. Canroon ofrece asistencia confiable para el tratamiento térmico posterior a la soldadura en estos trabajos exigentes.
Conclusiones clave
El Tratamiento Térmico Posterior a la Soldadura (PWHT) fortalece los metales soldados. Lo hace reduciendo el estrés y evitando la formación de grietas. El PWHT es muy importante para la seguridad en áreas como la construcción naval y los recipientes a presión. Ayuda a que el equipo dure más tiempo. Es necesario mantener buenos registros y supervisar el proceso durante el PWHT. Esto es necesario para cumplir con las normas de seguridad. Existen diferentes métodos de calentamiento, como el uso de hornos o calentamiento por inducción. El método elegido depende de las necesidades del trabajo. Canroon ofreceherramientas avanzadas de PWHT y asistencia. Esto ayuda a las empresas a cumplir con las normas de la industria.
Por qué el PWHT es esencial
Propiedades del material
El tratamiento térmico posterior a la soldadura cambia el comportamiento de los metales después de la soldadura. Este proceso hace que los metales sean más resistentes y menos propensos a agrietarse. La siguiente tabla muestra lo que el PWHT hace a los aceros al carbono y aleados:
El PWHT ayuda a que las uniones soldadas se doblen sin romperse. También evita que el metal se endurezca demasiado. Esto hace que la soldadura sea menos propensa a romperse y más capaz de doblarse. En trabajos importantes, como recipientes a presión y metales gruesos, estos cambios ayudan a evitar problemas futuros.
Alivio del estrés residual
La soldadura genera mucho estrés dentro del metal. Estos esfuerzos pueden causar grietas o incluso roturas. El PWHT reduce estos esfuerzos y hace que el metal sea más seguro. Si se omite el tratamiento térmico posterior a la soldadura, pueden ocurrir muchos problemas:
La zona afectada por el calor puede volverse demasiado dura y quebradiza
El metal puede doblarse o agrietarse
La soldadura puede perder tenacidad y doblarse menos
Pueden formarse microestructuras defectuosas
La soldadura puede debilitarse y no mantenerse unida
Los equipos a presión pueden fallar de manera peligrosa
El PWHT también ayuda a evitar la formación de grietas. Permite que el metal se relaje y se vuelva más seguro. Esto es muy importante para las partes soldadas que soportan alta presión o cargas pesadas.
Seguridad y fiabilidad
El PWHT mantiene las partes soldadas seguras y funcionando bien. Evita roturas peligrosas al hacer que el metal sea más resistente y menos quebradizo. El proceso reduce el estrés residual y elimina el hidrógeno que puede causar grietas. Esto es muy importante para recipientes a presión, tuberías y otros equipos clave.
Consejo: Las pruebas de dureza después del PWHT verifican si la soldadura está demasiado dura. Las soldaduras más blandas tienen menos probabilidades de agrietarse más tarde.
El PWHT es una forma confiable de ayudar a que las uniones soldadas duren más y funcionen mejor. Mantiene a las personas y al equipo seguros al reducir la posibilidad de roturas repentinas.
Aplicaciones del PWHT en la industria
Recipientes a presión y tuberías
El PWHT es muy importante para recipientes a presión y tuberías. Estos recipientes contienen gases o líquidos bajo alta presión. El tratamiento térmico hace que el metal sea más resistente y fuerte. También ayuda a evitar la formación de grietas. Muchas normas exigen PWHT para soldaduras gruesas o metales especiales. La siguiente tabla muestra cuándo se debe usar el PWHT:
Canroon ofrece equipos avanzados de PWHT para estos trabajos. Sus herramientas ayudan a mantener los tanques y recipientes fuertes y seguros.
Construcción naval y petroquímica
El PWHT es necesario en la construcción naval y plantas químicas. Los barcos y plantas utilizan grandes tanques y recipientes en entornos exigentes. El PWHT ayuda de muchas maneras:
Reduce el estrés dentro del metal, evitando grietas en los tanques
Hace que los tanques sean más resistentes y capaces de soportar impactos y frío
Elimina el hidrógeno atrapado que puede causar grietas
Cumple con las normas de seguridad para tanques y recipientes soldados
Ayuda a que los tanques duren más y funcionen mejor
Los sistemas de PWHT de Canroon ayudan a los astilleros y plantas a cumplir con estas necesidades. Su equipo garantiza que cada tanque y recipiente sea tratado correctamente.
Aceros estructurales
El PWHT se utiliza para aceros en edificios y puentes. El proceso cambia el metal y lo hace más seguro. Los estándares proporcionan reglas claras para calentar y mantener estos aceros. La siguiente tabla muestra algunas normas comunes:
Nota: Las soluciones de PWHT de Canroon ayudan a los constructores a seguir estas normas y mantener las estructuras seguras.
Procedimiento de tratamiento térmico posterior a la soldadura
Pasos clave en el PWHT
Un procedimiento de tratamiento térmico posterior a la soldadura tiene muchos pasos. Estos pasos ayudan a que las partes soldadas permanezcan fuertes y seguras. Cada paso controla el calor y evita grietas o roturas. Así es como funciona para recipientes a presión:
Preparación: Colocar el recipiente en un lugar plano. Esto ayuda a que el metal se expanda y contraiga al calentarse y enfriarse.
Aislamiento: Cubrir el recipiente con lana cerámica. El aislamiento tiene aproximadamente 100 mm de espesor.
Método de calentamiento: Utilizar quemadores de alta velocidad. Colóquelos en agujeros especiales para calentar el recipiente lentamente.
Monitoreo de temperatura: Conectar termopares al recipiente. Estos se conectan a un registrador para monitorear la temperatura constantemente.
Control del calentamiento: Ajustar el flujo de aceite y aire con válvulas de mariposa. Esto mantiene el calor constante.
Finalización: Después del calentamiento, crear un gráfico de tiempo-temperatura. Entregar este gráfico al cliente para sus registros.
Consejo: Supervise cada paso de cerca para evitar errores y mantener la soldadura segura.
Métodos comunes
Existen diferentes formas de realizar el tratamiento térmico posterior a la soldadura. Cada método funciona mejor para ciertos trabajos y formas. La siguiente tabla muestra los principales métodos y lo que hacen:

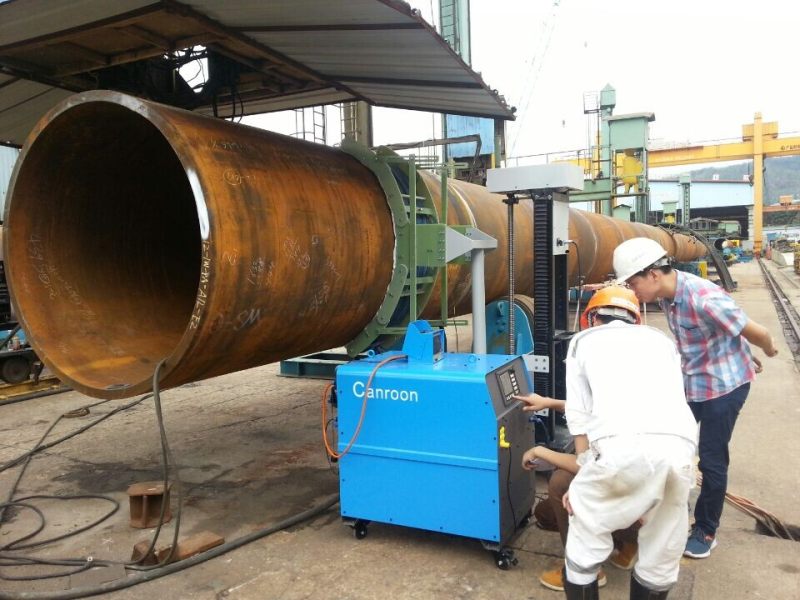

El calentamiento en horno es bueno para trabajos grandes. La resistencia local funciona para reparaciones o soldaduras pequeñas. El calentamiento por inducción es rápido y se adapta a formas irregulares. Canroon tiene herramientas para todos estos métodos. Su equipo ayuda a controlar el proceso y mantiene las soldaduras seguras.
Requisitos de documentación
Se necesitan buenos registros para cada tratamiento térmico posterior a la soldadura. Estos registros muestran que el trabajo cumple con las normas de seguridad. La siguiente tabla enumera los principales registros y lo que muestran:
Nota: Los sistemas de Canroon ayudan a mantener y almacenar todos los registros. Sus soluciones facilitan el cumplimiento de las normas y la aprobación de auditorías.
Un buen procedimiento de tratamiento térmico posterior a la soldadura siempre incluye pasos cuidadosos, el método de calentamiento correcto y registros sólidos. Estas cosas ayudan a que las partes soldadas permanezcan seguras y funcionen bien.
Normas y cumplimiento para PWHT
Códigos y regulaciones de soldadura
Muchos códigos de soldadura establecen reglas para el tratamiento térmico posterior a la soldadura. Estos códigos ayudan a mantener las partes soldadas seguras y fuertes. Las reglas indican cuándo y cómo se debe realizar el PWHT. Para equipos a presión, los códigos utilizan el tipo de material y el grosor para decidir si se necesita PWHT. La siguiente tabla muestra algunos requisitos principales:
Códigos como ASME Sección VIII y B31.3 utilizan estas reglas para proteger tanques y tuberías. Ayudan a evitar grietas y garantizan que las soldaduras duren más.
Normas de la industria (ASME, API, ISO)
Las normas de la industria proporcionan pasos claros para el tratamiento térmico posterior a la soldadura. ASME, API e ISO son los principales grupos que establecen estas normas. Cada grupo tiene sus propias reglas para diferentes trabajos.
ASME B31.3 indica que el PWHT es necesario para algunos metales según el grosor y el tipo.
API 1104 proporciona reglas para soldadura de tuberías y PWHT para evitar grietas por hidrógeno.
ISO 17663 ayuda a controlar el estrés y mejorar la estructura del metal durante el PWHT.
La siguiente tabla muestra cómo cada norma establece las reglas de PWHT:
En petróleo y gas, el tratamiento térmico posterior a la soldadura según ASME Sección VIII es muy importante. Utiliza números P para agrupar metales y establecer reglas. Por ejemplo, el acero al carbono necesita PWHT solo si es grueso, pero el acero aleado siempre lo necesita. Estos pasos ayudan a evitar grietas por hidrógeno y mantienen las soldaduras seguras.
Garantizar el cumplimiento con Canroon
Canroon ayuda a las empresas a cumplir con todas las normas de PWHT. Sus sistemas registran el calor, el tiempo y la temperatura para cada soldadura. Las herramientas de Canroon registran cada paso y generan informes para auditorías. Esto ayuda a los clientes a cumplir con normas como el tratamiento térmico posterior a la soldadura según ASME Sección VIII y aprobar inspecciones.
Nota: Las soluciones de Canroon facilitan el cumplimiento de las normas ASME, API e ISO. Su equipo ayuda a mantener las soldaduras seguras y cumplir con todas las necesidades legales.
Canroon apoya a los clientes con capacitación y asistencia. Su equipo ayuda a configurar trabajos de PWHT y verifica que cada soldadura cumpla con el código correcto. Esto mantiene a los trabajadores seguros y ayuda a las empresas a evitar problemas.
El tratamiento térmico posterior a la soldadura mantiene las partes soldadas seguras y fuertes. Las industrias utilizan PWHT para reducir riesgos y cumplir con normas estrictas. Los buenos procedimientos ayudan a evitar grietas y prolongan la vida útil del equipo.Canroon ofrece herramientas y soporte para cada paso. Sus sistemas ayudan a las empresas a cumplir con los estándares y aprobar inspecciones.
El PWHT protege a las personas y al equipo. Canroon se une a los líderes de la industria para mantener el trabajo seguro y confiable.
Preguntas frecuentes
¿Qué significa PWHT?
PWHT significa Tratamiento Térmico Posterior a la Soldadura. Este proceso calienta el metal soldado a una temperatura establecida. Ayuda a que el metal sea más resistente y seguro.
¿Por qué es importante el PWHT para recipientes a presión?
El PWHT reduce el estrés en las uniones soldadas. Ayuda a evitar grietas y hace que los recipientes duren más. Muchos códigos de seguridad exigen PWHT para soldaduras gruesas o críticas.
¿Cómo se verifica si el PWHT se realizó correctamente?
Los trabajadores utilizan gráficos de temperatura y pruebas de dureza. Estos registros muestran que el metal alcanzó el calor correcto y se enfrió adecuadamente. Los auditores revisan estos registros como prueba.
¿Todos los metales pueden recibir PWHT?
No todos los metales necesitan PWHT. El acero al carbono y el acero aleado a menudo lo requieren. El acero inoxidable a veces no necesita PWHT, dependiendo del trabajo y el código.
¿Qué equipo ofrece Canroon para PWHT?
Canroon proporciona sistemas de hornos, calentadores de resistencia local yherramientas de calentamiento por inducción. Su equipo ayuda a controlar el calor y mantener las soldaduras seguras.
