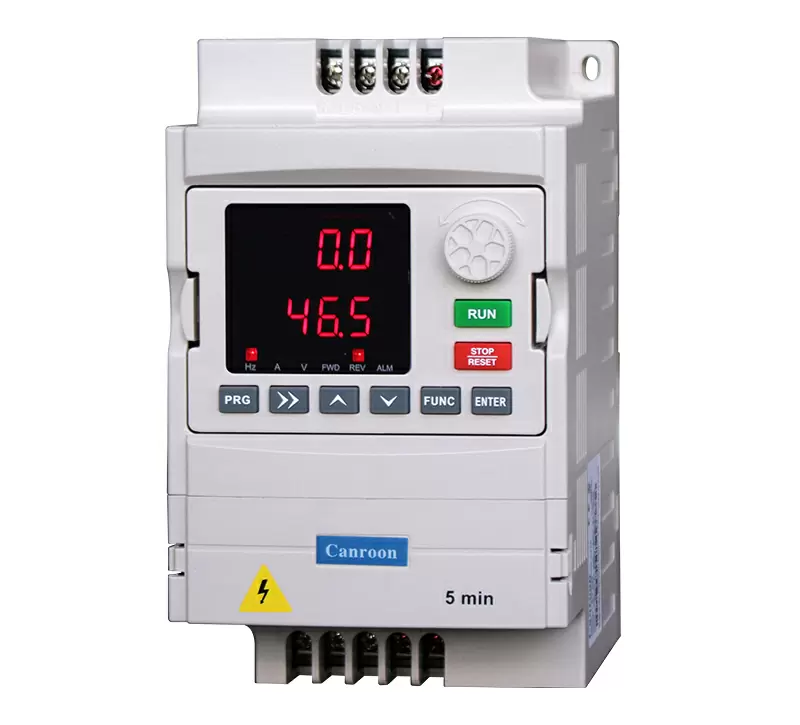

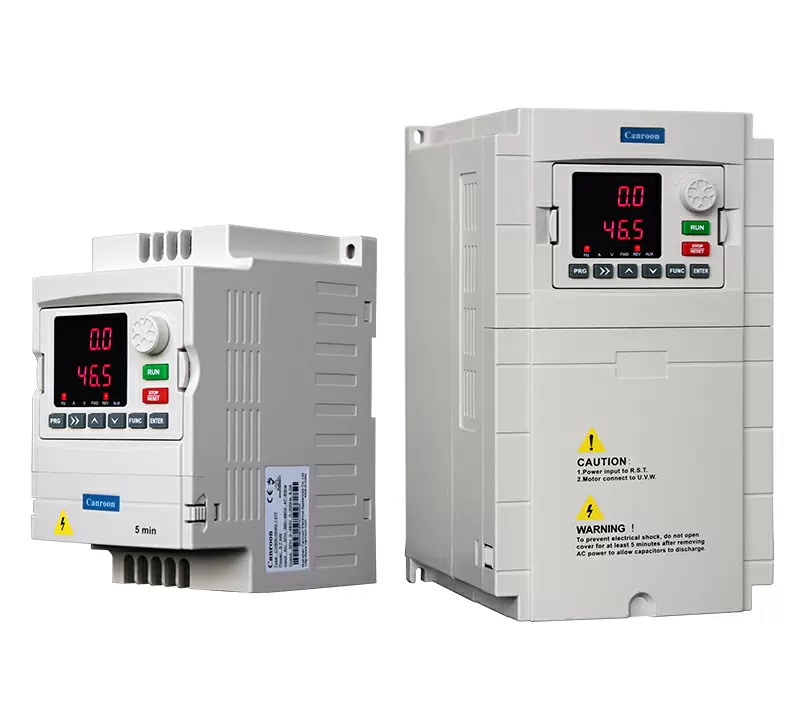

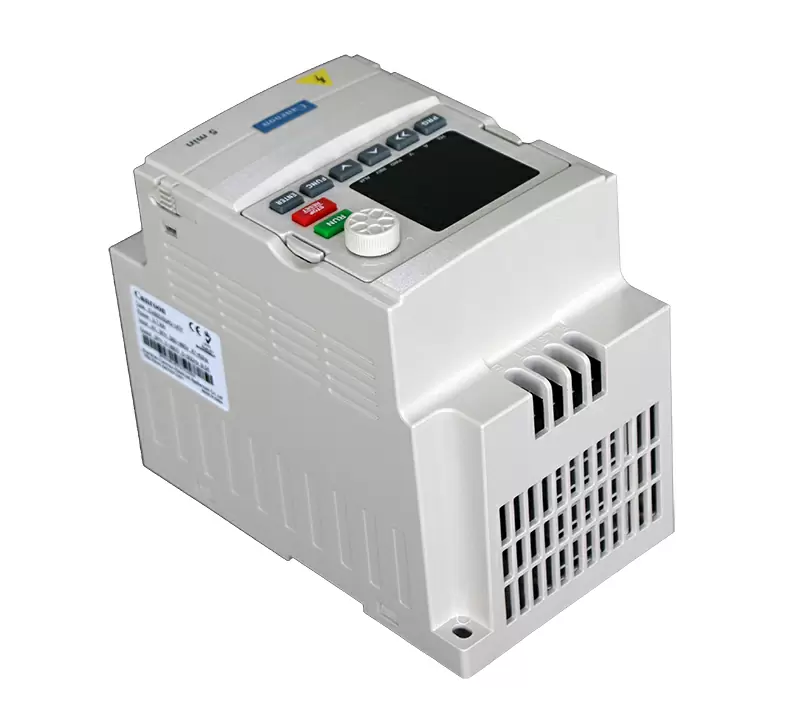

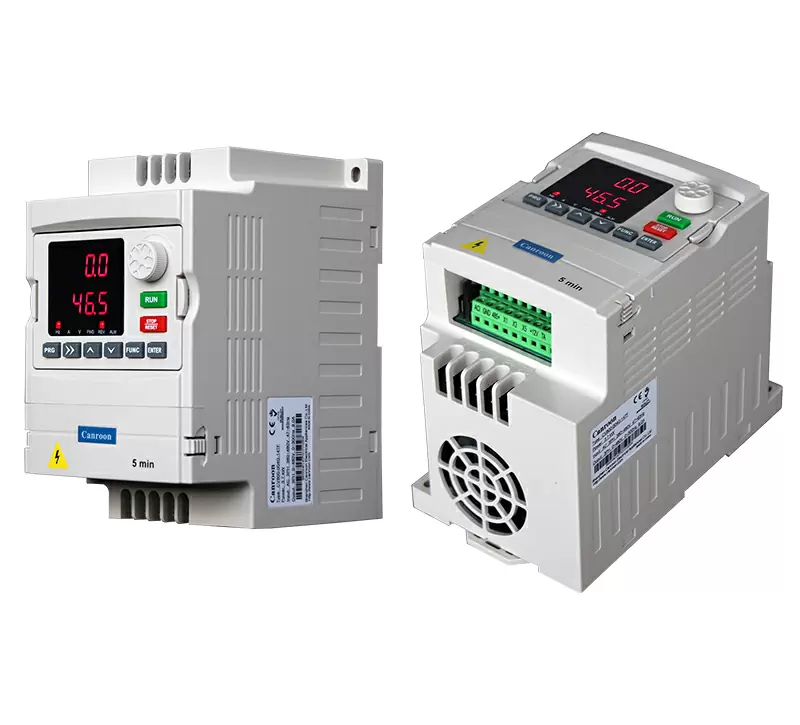

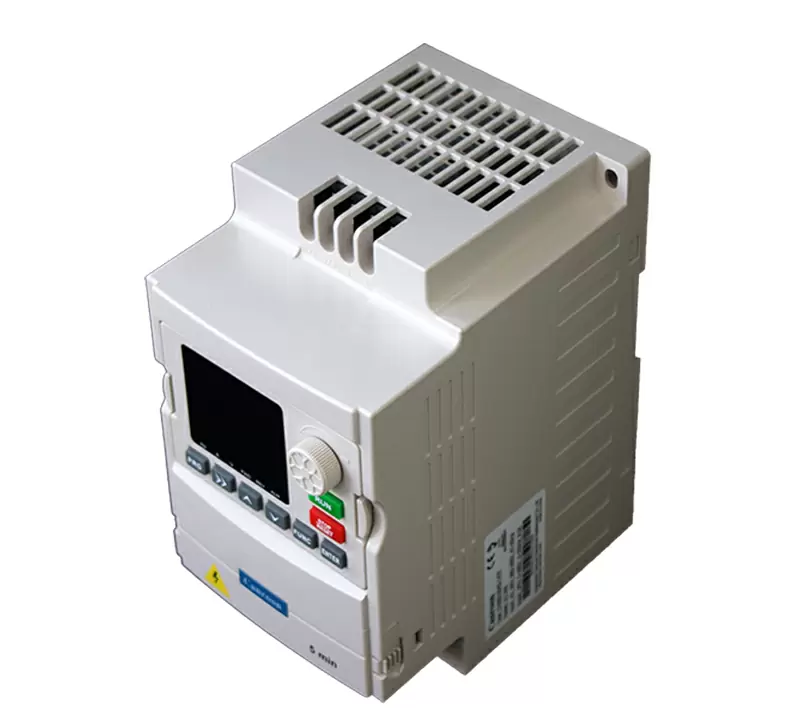

Serie CV800 Inversor Multifunción

Eslogan de marketing del producto

La serie CV800 de inversores multifunción está especialmente diseñada para equipos de potencia pequeña y mediana. El producto adopta tecnología de control vectorizado V/F, control PID integrado, control de múltiples velocidades, control de operación programable, comunicación Modbus estándar, etc., con funciones completas, estructura compacta y reducción adicional del espacio de instalación.

Ver Catálogo

Obtener Cotización

Descripción General

Especificaciones

Descripción funcional			Índice de especificaciones
Entrada	Tensión nominal, frecuencia		Trifásico (4T): 380 V, 47~63 Hz; monofásico (2S): 220 V, 47~63 Hz
	Rango de tensión permitido		Trifásico (4T): 320V～480V; monofásico (2S): 160V～260V
Salida	Tensión		4T: 0～480V 2S: 0～260V
	Frecuencia		0～999,9Hz
	Capacidad de sobrecarga		10% para largo plazo, 150% para 1 min, 180% para 5s
Modo de control			Control V/F, Control VF avanzado, Control vectorial simple, Control vectorial avanzado, Control de par
Característica de control	Frecuencia Resolución de ajuste	Entrada analógica	0,1% de la frecuencia máxima de salida
		Configuración digital	0.01Hz
	Frecuencia Precisión	Entrada analógica	Dentro del 0,2% de la frecuencia máxima de salida
		Configuración digital	Dentro del 0,01% de la frecuencia de salida ajustada
	Control V/F	Curva V/F((tensión carácter de frecuencia))	Configuración de frecuencia de referencia 5~600 Hz, configuración de curva V/F multipunto o curva fija de par constante, par bajo decreciente 1, par bajo decreciente 2, par cuadrado
		Aumento del par motor	Ajuste manual: 0,0~30% de la potencia nominal；Elevación automática: determina automáticamente el par de elevación según a la corriente de salida y combinado con los parámetros del motor
		Limitación automática de corriente y tensión	Durante la aceleración, desaceleración o funcionamiento constante, detecta automáticamente la corriente y el voltaje del estator del motor y lo controla dentro de los límites basándose en un algoritmo único que minimiza la posibilidad de que se produzcan fallos.
	Control de vectores sin sentido	Tensión Frecuencia Carácter	Ajuste la relación presión/frecuencia según los parámetros del motor y un algoritmo exclusivo
		Carácter de par	Par de arranque; 100% par nominal a 5,0 Hz (control V/F) 150% par nominal a 1,5 Hz (control vectorial simple)
		Corriente y Restricción de voltaje	Control de bucle cerrado de corriente, sin impacto de corriente, función de contención perfecta de sobrecorriente y sobretensión
	Restricción de subtensión durante el funcionamiento		Especial para usuarios con una red eléctrica de tensión baja o inestable: incluso por debajo del rango de tensión permitido, el sistema puede mantener el mayor tiempo de funcionamiento posible gracias a su algoritmo exclusivo y a su estrategia de asignación de energía residual.
Función típica	Funcionamiento multivelocidad y transversal		Control multivelocidad programable de 7 segmentos, varios modos de funcionamiento opcionales.
	Control PID		Controlador PID incorporado (capaz de preajustar la frecuencia).
	Comunicación RS485		Configuración estándar Función de comunicación RS485, protocolo de comunicación múltiple a elegir, función de control de sincronización.
	Ajuste de frecuencia	Entrada analógica	Tensión continua 0~10V, corriente continua 0~20mA (límite superior e inferior opcionales)
		Entrada digital	Ajuste del panel de control, ajuste del puerto RS485, control del terminal UP/DW o combinado con entrada analógica
	Señal de salida	Salida digital	1 canal de salida OC y un canal de salida de relé (TA, TB,TC), hasta 14 opciones
		Salida analógica	Salida de señal analógica de 1 canal, rango de salida dentro de 0~20mA o 0~10V con ajuste flexible, salida alcanzable de cantidades físicas como la frecuencia ajustada, la frecuencia de salida
	Funcionamiento automático a tensión constante		Estado estable dinámico, estado estable estático y tensión inestable para elegir el funcionamiento más estable.
	Ajuste del tiempo de aceleración y deceleración		0.1S～999.9min ajuste continuo
	Freno	Frenado dinámico	Tensión inicial de frenado dinámico, tensión de retroceso y frenado dinámico continuo ajustables
		Frenado CC	Frecuencia inicial de frenado DC en parada:0.00~(F0.05)frecuencia límite superior Tiempo de frenado:0.0~30.0s;Corriente de frenado:0.0%~50.0% de la corriente nominal
	Funcionamiento silencioso		Frecuencia portadora 1,0kHz~16,0kHz continua ajustable, minimiza el ruido del motor
	Contador		Un contador incorporado facilita la integración del sistema
	Operación Función		Ajuste de frecuencia de límite superior y límite inferior, operación de salto de frecuencia, restricción de marcha atrás, compensación de frecuencia de deslizamiento, Comunicación RS485, control de frecuencia de aumento y disminución progresivos, recuperación automática de fallos, etc.
Visualización	Pantalla del panel de control	Estado de ejecución	Frecuencia de salida, corriente de salida, tensión de salida, velocidad del motor, frecuencia ajustada, temperatura del módulo, ajuste PID, realimentación, entrada y salida analógicas.
		Alarma	Registro de los últimos 1 fallos; registro de los parámetros de funcionamiento cuando se produce el último disparo por fallo, incluida la frecuencia de salida, la frecuencia ajustada, la corriente de salida, la tensión de CC y la temperatura del módulo. corriente de salida, tensión de salida, tensión continua, temperatura del módulo, etc. 6 parámetros de funcionamiento.
Función de protección			Sobrecorriente, sobretensión, subtensión, fallo de módulo, relé térmico eléctrico, sobrecalentamiento, cortocircuito, fase predeterminada de entrada y salida, anomalía de ajuste de parámetros del motor, fallo de memoria interna, etc.
Ambiente	Temperatura ambiente		-10°C ~ +40°C (haga funcionar el variador de frecuencia con capacidad reducida cuando la temperatura ambiente sea de 40°C~50°C)
	Humedad ambiente		5%~95%HR, sin gotas de condensación
	Alrededores		Interior (sin luz solar directa, gas corrosivo o inflamable, niebla de aceite y polvo)
	Altitud		Funcionamiento con capacidad reducida por encima de 1.000 m, reducción del 10% por cada 1.000 m de elevación.
Estructura	Nivel de protección		IP20
	Método de refrigeración		Refrigeración por aire con control del ventilador
Método de instalación			Tipo colgante
