Un variador de frecuencia trifásico de 380 V ajusta la tensión y la velocidad para un funcionamiento óptimo de las máquinas. Permite un control preciso del motor trifásico mediante la modificación de los ajustes según sea necesario. Todos los sistemas de motores de fábrica utilizan un variador de frecuencia para gestionar la velocidad y la potencia de forma fluida durante trabajos pesados.
Siempre verifique el amperaje a plena carga en la etiqueta de su motor antes de comprar repuestos. La potencia en caballos de fuerza por sí sola no garantiza un funcionamiento eléctrico seguro. La coincidencia con los valores reales de amperaje evita apagados inesperados del sistema durante trabajos pesados. Esta guía de dimensionamiento de variadores de frecuencia mantiene su equipo confiable y protege el presupuesto total de su proyecto. Elegir el variador de frecuencia óptimo requiere considerar cuidadosamente las necesidades eléctricas, de la máquina y del trabajo.
Conclusiones clave
Para elegir el tamaño de su variador, compruebe la corriente nominal a plena carga del motor que aparece en la etiqueta, en lugar de fijarse en su potencia en caballos de fuerza.
Ajuste la configuración del control de la transmisión a las cargas de la máquina, ya sean constantes o variables, para ahorrar la mayor cantidad de energía posible.
Elija variadores de velocidad con control vectorial sin sensores para mantener una gran potencia de arranque y un control de velocidad preciso.
Elija cubiertas NEMA 4X o IP66 para proteger los componentes eléctricos en condiciones húmedas o adversas.
Mantén el interior del gabinete fresco para que las piezas importantes que contiene, llamadas condensadores electrolíticos, duren el doble.
Dimensionamiento eléctrico para sistemas VFD trifásicos de 380 V
Ajuste de la intensidad de corriente del motor y de las especificaciones de carga máxima.
Siempre combine un variador de frecuencia trifásico de 380 V con un motor trifásico de igual potencia . Los variadores modernos manejan potencias de 0,4 kW a 400 kW para bombas, ventiladores y máquinas herramienta CNC. Verifique la corriente nominal del motor antes de comprar cualquier componente. Todo variador de frecuencia debe soportar de forma segura las corrientes eléctricas máximas.
Las especificaciones eléctricas incorrectas dañarán su equipo durante trabajos prolongados. Hacer funcionar un motor de 380 V a 240 V reduce el flujo magnético en el entrehierro y disminuye el par total. La conmutación rápida por modulación por ancho de pulso (PWM) de un variador de frecuencia genera picos de voltaje perjudiciales en los terminales de los cables. La siguiente tabla muestra los problemas de desajuste de la señal de control.
Consulte una tabla de referencia de dimensionamiento para confirmar los límites de corriente seguros y proteger el trabajo industrial.
Alimentación nativa de 380 V frente a convertidor elevador monofásico
La alimentación real de 380 V proporciona una alta eficiencia para maquinaria pesada. El uso de un variador de frecuencia trifásico en ventiladores grandes reduce el consumo de energía hasta en un 50 % en comparación con configuraciones de velocidad fija. Un convertidor elevador con SVPWM funciona con una eficiencia de ≥94% . Sin embargo, las conexiones de alimentación directas ofrecen mayor fiabilidad para trabajos industriales exigentes.
Los variadores de frecuencia no pueden aumentar los niveles de voltaje, por lo que nunca convierten una baja potencia de entrada en una mayor potencia de salida. Un variador de frecuencia puede recibir un voltaje más alto y emitir uno más bajo, pero el motor consume más corriente para obtener la misma potencia.
Las configuraciones de conversión de fase imponen límites adicionales a las unidades CNC sensibles que funcionan con un variador de frecuencia.
Diseñado únicamente para cargas de motor sencillas.
Diseñado para alimentar una única salida de carga.
Malo para máquinas complejas con múltiples controles
Las señales de onda cuadrada recortadas crean una tensión armónica dañina.
Podría generar ruido eléctrico no deseado.
Necesita filtros de línea adicionales para una protección completa del motor.
Un variador de frecuencia auténtico proporciona un control de potencia superior. La potencia de la red eléctrica garantiza un control estable de los motores trifásicos para todos sus sistemas.
Cómo seleccionar el mejor control VFD para variadores Canroon
Aplicaciones de par constante frente a par variable

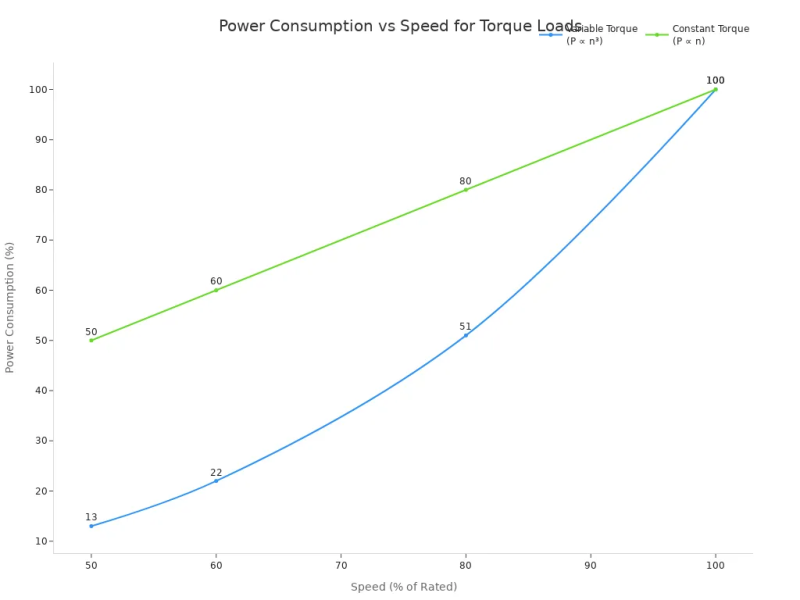

Es necesario seleccionar controles de accionamiento que se ajusten a la carga mecánica exacta de la máquina. Las máquinas de par variable, como las bombas centrífugas, requieren menos corriente cuando funcionan a baja velocidad. El consumo de energía varía según una fórmula cúbica vinculada a la velocidad de la máquina ( P ∝ n³ ). Reducir la velocidad del motor al 80 % disminuye la demanda de energía al 51 %. Un variador de frecuencia de par variable optimiza el funcionamiento de la bomba y, al mismo tiempo, contribuye al ahorro energético. Una buena gestión de la energía reduce los costes operativos diarios durante los largos turnos de trabajo de la planta.
Los sistemas de par constante requieren una potencia de giro uniforme en todas las velocidades de funcionamiento. Las cintas transportadoras y las máquinas CNC requieren el par máximo del eje del motor incluso a bajas velocidades. Reducir la velocidad del motor al 50 % disminuye el consumo de energía directamente a la mitad. Elegir el perfil de variador de frecuencia óptimo evita paradas repentinas del motor y la acumulación de calor peligrosa.
Rendimiento vectorial sin sensores en variadores Canroon
Los variadores Canroon utilizan un código vectorial inteligente sin sensores para medir el flujo interno del rotor. El variador de frecuencia (VFD) verifica los datos de corriente y voltaje para calcular el deslizamiento del motor de forma continua. Este método mantiene el par motor nominal del 200 % a aproximadamente 1 Hz sin necesidad de codificadores. El VFD cambia de frecuencia inmediatamente para garantizar el funcionamiento estable del equipo. Se obtiene una salida suave a baja velocidad para maquinaria pesada y engranajes CNC. Los sistemas vectoriales sin sensores ofrecen un control preciso del motor trifásico en un amplio rango de velocidades.

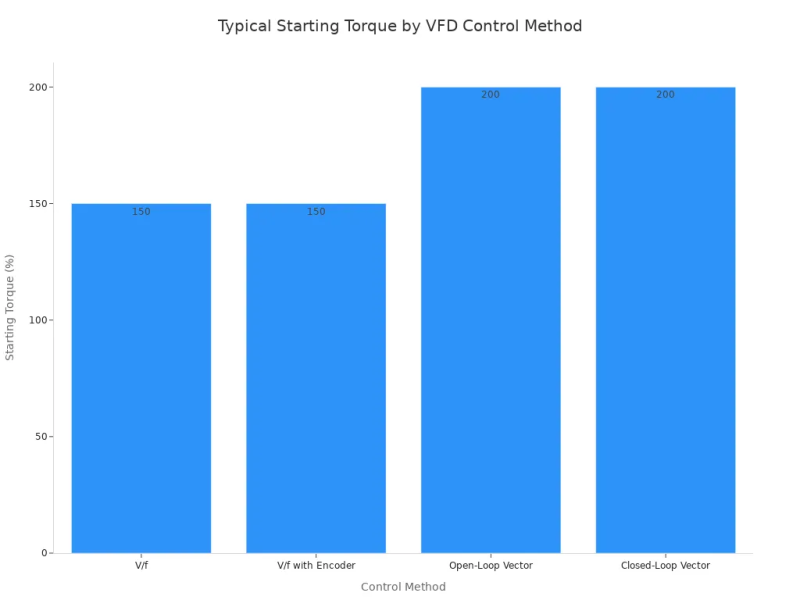

Los ajustes básicos de V/f proporcionan un par de arranque de solo el 150 % a 3 Hz. Los modos vectoriales de lazo abierto aumentan el par de arranque hasta un 200 % a 0,3 Hz. Esta potencia adicional contribuye a una optimización energética adecuada en líneas de producción exigentes. Adquirir el mejor variador de frecuencia con potencia vectorial garantiza un equilibrio constante en la salida del motor. Elegir la configuración óptima del variador de frecuencia mejora el rendimiento de su sistema trifásico para tareas exigentes.
Clasificación de envolventes y protección ambiental
Normas IP y NEMA para operaciones industriales exigentes
Debe proteger su variador de velocidad contra las condiciones adversas de la planta. Las salpicaduras de agua, el polvo en suspensión y los productos químicos dañan rápidamente los circuitos electrónicos sensibles. El uso de una carcasa genérica en un entorno agresivo aumenta la tasa de fallos del equipo entre 3 y 5 veces. Unas vías de protección y un blindaje adecuados prolongan la vida útil de sus unidades de potencia.
En casos de exposición química severa o alta humedad, la selección del estándar de gabinete adecuado garantiza el funcionamiento ininterrumpido de la planta.
Para entornos corrosivos, marinos o químicos, la clasificación requerida para la carcasa es NEMA 4X / IP66 , y el material debe ser acero inoxidable 316 o PRFV (poliéster reforzado con fibra de vidrio) .
Estrategia de gestión térmica y refrigeración
Los gabinetes protectores sellados plantean serios desafíos para la gestión del calor en su variador de 380 V. Un gabinete NEMA 4 hermético bloquea la circulación normal del aire. Este calor atrapado eleva la temperatura interna, lo que obliga a instalar sistemas de refrigeración activa como intercambiadores de calor o aires acondicionados.
El calor interno altera el rendimiento del sistema de transmisión al degradar los componentes críticos con el tiempo. El estrés térmico afecta directamente a los condensadores electrolíticos internos. El calor acelera el secado del electrolito dentro de estos componentes.
Es fundamental limpiar periódicamente los disipadores de calor de los variadores para evitar sobrecalentamientos. Una buena circulación de aire en el gabinete protege cada motor y variador de frecuencia de su línea de producción. Al ubicar las unidades lejos de fuentes de calor directas, se ahorra energía de refrigeración y se mantiene un par motor constante. Un diseño de refrigeración adecuado protege su inversión en motores y garantiza una producción diaria estable.
Accesorios para su variador de frecuencia
Reactores de línea y filtros EMI
Agregar una protección de entrada adecuada prolonga la vida útil del hardware del variador y elimina el ruido eléctrico. Se necesitan reactores de línea y filtros de interferencia electromagnética para proteger los equipos industriales sensibles. Los reactores de línea absorben las sobretensiones de la red eléctrica. También reducen los armónicos de corriente antes de que los picos eléctricos ingresen al sistema. Las altas frecuencias de conmutación en un variador de frecuencia generan ruido de alta frecuencia en las líneas eléctricas.
La norma IEC 61800-3 se considera generalmente la norma EMC fundamental para los sistemas de accionamiento eléctrico de velocidad variable, ya que aborda los requisitos de emisión e inmunidad.
La instalación de los componentes de filtro adecuados garantiza el cumplimiento continuo de la normativa y una distribución de energía limpia.
Resistencias de frenado dinámicas y opciones de comunicación
La maquinaria pesada genera una enorme energía cinética durante la desaceleración rápida. Una resistencia de frenado dinámico disipa el exceso de energía del motor en forma de calor. Las cargas de alta inercia requieren un dimensionamiento preciso para evitar sobretensiones durante los ciclos de frenado rápido.
Recopilación de especificaciones : Identifica la potencia del motor (HP), la clase de voltaje, la corriente a plena carga y las RPM en la placa de características. Confirma que el variador de frecuencia (VFD) tenga un chopper de frenado interno.
Calcular la inercia total : Determinar la inercia total (
J_total) reflejada en el eje del motor, que es fundamental para cargas de alta inercia.Calcular la potencia máxima de frenado : utilice la fórmula
P_peak = 0.5 * J_total * (omega_1^2) / t_decel, dondeomega_1es la velocidad angular inicial.Calcular la potencia media : Determinar
P_avg = P_peak * Duty Cycle, donde el ciclo de trabajo tiene en cuenta la frecuencia y la duración de las paradas.Seleccione la resistencia : Elija una resistencia con un valor de resistencia dentro del rango especificado por el variador y una potencia nominal continua (
P_cont) mayor o igual a 1,5 veces laP_avgcalculada para proporcionar un factor de seguridad.Verificación de la construcción : Asegúrese de que la resistencia sea de baja inductancia (por ejemplo, de una sola capa o bobinada bifilar).
Los variadores Canroon son compatibles con los protocolos de comunicación Modbus/RS485 para redes de automatización industrial modernas. Esta interfaz permite una integración de control sencilla en todos los equipos de la planta.
Gestión del presupuesto y cómo evitar los errores comunes en los variadores de frecuencia.
Aislamiento del motor y configuración de la frecuencia base
Es necesario proteger las piezas del motor al conectar una unidad de velocidad variable a la red eléctrica. Los rápidos pulsos de energía del controlador generan mucho calor en los cables internos. Los motores convencionales suelen averiarse rápidamente si carecen de recubrimientos protectores resistentes.
Actualizar las piezas evita errores comunes al comprar repuestos que arruinan el presupuesto inicial. Debes realizar comprobaciones de seguridad clave en cada reparación.
Elija el revestimiento interno de Clase F para proteger cada bobina de máquina reconstruida.
Utilice blindaje de clase F para simplificar los suministros del taller y proteger las operaciones futuras.
Compruebe la etiqueta metálica para ver si los entornos de trabajo exigentes requieren blindaje de clase H.
Seleccionar una configuración de velocidad base incorrecta también provoca graves problemas de sobrecalentamiento del motor.
Un motor de clase F con un aumento de 105 K sobre una temperatura ambiente de 40 °C puede soportar una temperatura superficial del bastidor de 145 °C; por encima de eso, espere una reducción de 4 a 8 veces en la vida útil del aislamiento según la norma NEMA MG-1 Parte 14.
Una selección inadecuada de frecuencias provoca que el controlador magnetice en exceso la carcasa metálica. Un consumo de energía de entre el 90 % y el 110 % indica que el sistema está ejerciendo una fuerza magnética adicional para mantener el sistema en funcionamiento, lo que genera niveles de calor peligrosos.
Evaluación del costo total y las opciones del modelo Canroon
Los planes de configuración imprecisos provocan aumentos de costes considerables al poner en marcha las unidades de disco. Para evitar los errores más comunes al comprar, es fundamental dividir claramente las tareas durante las primeras reuniones de planificación.
Gestionar el gasto total exige una comparación inteligente de precios entre los distintos modelos de variadores. Un precio inicial bajo podría ocultar facturas de electricidad muy elevadas a largo plazo. Un controlador avanzado le permite controlar sus gastos gracias a funciones reales de ahorro energético. Las unidades de gama alta ofrecen un seguimiento preciso del consumo durante largas jornadas laborales en la fábrica.
Elegir los mejores variadores de frecuencia protege el presupuesto de su proyecto. Las listas de la industria destacan el Canroon CV900N junto con marcas reconocidas como Danfoss, Delta y Mitsubishi como una excelente opción para sistemas de alimentación de 380 V. Adquirir controladores adecuados garantiza una sólida calidad de construcción a precios justos. Comparar precios le asegura comprar equipos confiables que se ajusten a su presupuesto.
Proteja su fábrica utilizando una sencilla lista de verificación de herramientas.
Verifique la corriente a plena carga del motor para asegurar el dimensionamiento correcto del variador de frecuencia. Los estudios demuestran que hasta el 30 por ciento de los usuarios de variadores de frecuencia dimensionan incorrectamente los engranajes, lo que provoca graves problemas de potencia en el motor.
Verifique los requisitos de par motor para un control preciso del motor trifásico.
Elija pantallas de configuración sencillas para evitar errores cotidianos de los trabajadores.
Compare los objetivos de coste total con las opciones de precio de compra iniciales.
Consulte con el servicio de asistencia técnica de la fábrica o utilice programas de dimensionamiento de herramientas antes de finalizar su presupuesto de maquinaria. Para elegir el variador de frecuencia óptimo, es necesario equilibrar el costo del variador con el ahorro energético a largo plazo. Adquirir un buen variador de frecuencia trifásico protege su inversión y garantiza un funcionamiento estable en la fábrica.
Preguntas frecuentes
¿Cómo elegir el variador de frecuencia que mejor se ajuste a tu presupuesto?
Primero, revise el amperaje a plena carga de su motor. A continuación, calcule las características de control necesarias para evitar un aumento inesperado del precio. Elegir modelos de controlador estándar le ayudará a mantenerse dentro de su presupuesto y, al mismo tiempo, garantizar un rendimiento óptimo de la máquina.
¿Por qué es necesario dimensionar un variador de frecuencia en función de los amperios de carga máxima del motor en lugar de la potencia en caballos de fuerza?
La potencia nominal por sí sola no garantiza la seguridad eléctrica total. El consumo de corriente del motor varía según la carga y el diseño del bobinado interno. La igualación de la corriente a plena carga evita disparos repentinos por sobrecorriente y protege los componentes eléctricos contra daños térmicos.
¿Cómo afecta una configuración incorrecta de la frecuencia base a los costes de funcionamiento del motor?
Configurar una frecuencia base incorrecta provoca que el variador magnetice en exceso la carcasa metálica del motor. Esta fuerza magnética adicional genera un sobrecalentamiento severo y una rápida degradación del aislamiento. Una configuración adecuada reduce el desperdicio de energía y controla los costos de mantenimiento a largo plazo.
¿Puede una fuente de alimentación monofásica alimentar de forma segura un variador de motor trifásico?
Para configuraciones de maquinaria sencillas, puede utilizar sistemas de conversión de fase. Sin embargo, la alimentación directa de la red eléctrica ofrece mayor eficiencia para equipos industriales pesados . Las conexiones trifásicas reales reducen el ruido eléctrico, lo que permite mantener estable el presupuesto operativo sin necesidad de componentes adicionales de filtrado de línea.
¿Qué grado de protección para la carcasa se adapta a un emplazamiento industrial húmedo sin exceder el presupuesto?
Para áreas húmedas con riesgo de salpicaduras directas, elija un gabinete NEMA 4 o NEMA 4X. El NEMA 4X ofrece una alta resistencia a la corrosión en entornos químicos agresivos. Seleccionar el diseño de gabinete adecuado previene fallas prematuras del variador y protege la seguridad general de la planta.
