Elegir el equipo adecuado de tratamiento térmico post soldadura (PWHT) es importante para cada proyecto. Necesitas seleccionar equipos PWHT que se ajusten a tus necesidades. Siempre sigue las normas de seguridad al elegir el equipo. Seleccionar el equipo incorrecto puede desperdiciar tiempo y dinero. Sé cuidadoso al tomar tu decisión. Revisa cada detalle y trata de no cometer errores. Tu proyecto necesita equipos que funcionen para todas las necesidades.

Puntos clave

• Elige equipos PWHT que coincidan con el tipo y espesor de tu material. Esto ayuda a evitar grietas y soldaduras débiles. - Siempre sigue los códigos de soldadura y diseño para mantener la seguridad y alta calidad. - Considera dónde usarás el equipo, como el clima y el lugar. -Los sistemas PWHT digitales te ayudan a controlar mejor la temperatura. También ahorran energía y permiten monitorear el proceso en tiempo real. - Registra detalles sobre tu proceso de tratamiento térmico. Esto demuestra que tu trabajo es bueno y te ayuda a mejorar la próxima vez.

Requisitos del proyecto

Material y espesor

Primero, revisa qué material tienes y su espesor antes de seleccionar equipos PWHT. Diferentes materiales se comportan de manera distinta durante el tratamiento térmico post soldadura. El acero al carbono, acero de baja aleación y acero inoxidable requieren cuidados especiales. Las piezas más gruesas necesitan más tiempo de remojo y un calentamiento/enfriamiento cuidadoso. Si calientas demasiado rápido, podrías generar grietas o tensiones en el metal. Debes mantener la temperatura de mantenimiento bajo la temperatura crítica inferior. Esto ayuda a evitar cambios en la estructura del metal.

Consejo: Siempre verifica si el material tuvo tratamiento térmico previo. Si es así, podrías necesitar ajustar tu proceso.

Considera la cantidad de aleación y carbono del material. Más carbono o aleación suele requerir tratamiento térmico post soldadura para reducir tensiones. El acero de pared gruesa necesita tiempos de remojo más largos. Por cada pulgada adicional de espesor, agrega unos 15 minutos al tiempo de remojo. El enfriamiento lento ayuda a evitar grietas y zonas frágiles.

• Calienta lentamente para evitar expansión desigual y tensiones.

• Usa termopares para monitorear las etapas de calentamiento, remojo y enfriamiento.

• Soporta bien la pieza porque se debilita al calentarse.

• Selecciona la temperatura correcta para el tratamiento térmico post soldadura. La mayoría de aceros necesitan entre 150°C y 600°C.

Estas normas se aplican en soldadura para petróleo/gas y aeroespacial. Ambos sectores tienen reglas estrictas sobre material y espesor.

Códigos de soldadura y diseño

Debes seguir códigos de soldadura y diseño al seleccionar equipos PWHT. Normas como ASME Sección VIII y PCC-2 indican cuándo es obligatorio el tratamiento térmico post soldadura. Estos códigos consideran el material, su dureza y uso previsto. También establecen reglas para tamaño, forma y ajuste de piezas soldadas.

Nota: A veces, normas como NACE MR0175 e ISO no exigen tratamiento térmico post soldadura a menos que el cliente lo solicite. Si agregas PWHT después de un contrato, podrías incurrir en costos adicionales.

Los ingenieros de diseño ayudan a adaptar el equipo a la norma y necesidades del proyecto. Los códigos te ayudan a evitar problemas como deformaciones, grietas e inspecciones difíciles. Algunas normas permiten alternativas como reparaciones compuestas para mantener la seguridad sin PWHT.

• Siempre verifica actualizaciones de códigos.

• Asegúrate que tu equipo cumpla las regulaciones.

• Documenta cada paso para demostrar cumplimiento normativo.

Condiciones ambientales

Debes considerar dónde usarás el equipo PWHT. Temperatura, humedad y viento pueden afectar el tratamiento térmico. Si trabajas al aire libre, podrías necesitar cubiertas o protecciones adicionales. Alta humedad puede oxidar piezas soldadas. El viento puede enfriar piezas demasiado rápido y causar alivio de tensiones desigual.

Consejo: Planea soportar y proteger piezas durante el calentamiento. Las piezas calientes se debilitan, necesitan buen soporte.

Considera la ubicación del equipo. Algunos trabajos requieren equipos portátiles para campo. Otros necesitan grandes hornos industriales. La elección depende del tamaño/forma de las piezas y ubicación del proyecto.

• Verifica si necesitas equipos móviles o fijos.

• Asegúrate que tu equipo pueda manejar el clima y sitio de trabajo.

• Usa herramientas digitales para monitorear temperatura y tiempos de remojo.

Al considerar material, espesor, códigos y ambiente, tomarás mejores decisiones para PWHT. Mantendrás piezas soldadas resistentes y cumplirás objetivos del proyecto. También te prepararás para necesidades de tratamiento térmico previo y post soldadura.

Características clave

Control de temperatura

Es crucial controlar la temperatura con precisión. Si la temperatura es incorrecta, la soldadura puede agrietarse o debilitarse. Un buen equipo PWHT permite configurar y mantener temperatura estable. Usa termopares para verificar calor en múltiples puntos. Esto asegura calentamiento uniforme en toda la pieza. Calentamiento y tiempos de mantenimiento uniformes ayudan a evitar tensiones y fortalecen la soldadura.

Consejo: Siempre monitorea la temperatura durante el trabajo. Pequeños cambios pueden alterar el resultado final.

Equipos PWHT digitales

Los equipos PWHT digitales tienen ventajas sobre sistemas antiguos. Consumen menos energía, reducen errores y mejoran resultados. La siguiente tabla compara sistemas digitales y tradicionales:

También obtienes asistencia inmediata y controles fáciles de usar. Los sistemas digitales ayudan a configurar ciclos térmicos y manejar datos con menos errores. Incluso puedes recibir asistencia remota si es necesario.

Movilidad y capacidad

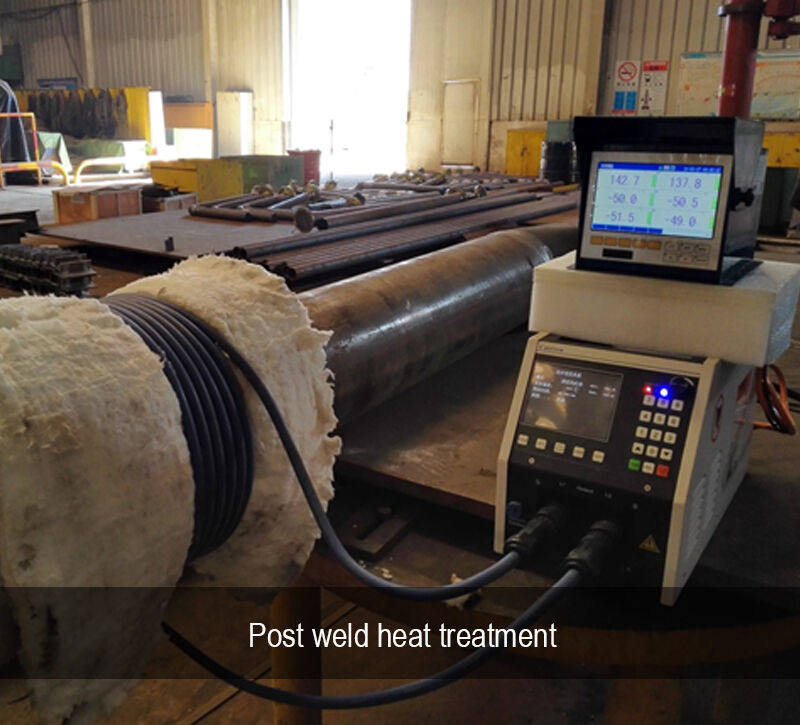

Considera dónde usarás tu equipo PWHT. Trabajos en campo requieren calentadores y consolas portátiles. Estas herramientas permiten controlar calor, registrar datos y operar remotamente. Puedes instalar y desmontar el equipo rápidamente. Esto ahorra tiempo y mantiene la seguridad. En fábricas, se usan hornos grandes fijos para proyectos extensos.

Algunas industrias, como aeroespacial, necesitan sistemas móviles que alcancen 800°C. Estos sistemas permiten reparaciones in situ sin mover piezas pesadas. Equipos móviles cumplen normas estrictas de seguridad/calidad como ISO9001 y CE. Empresas como Canroon ofrecen soluciones para campo y taller. Obtienes más opciones, seguridad y resultados robustos.

Tipos de equipos PWHT

Sistemas de horno

Los hornos se usan para grandes proyectos PWHT. Son ideales para fábricas con múltiples piezas soldadas. Estos sistemas usan calentamiento por resistencia para áreas extensas. Puedes configurar temperatura en diferentes puntos. Esto ayuda a controlar calor para cada pieza. Los hornos son duraderos y requieren poco mantenimiento. Puedes tratar múltiples juntas simultáneamente, ahorrando tiempo en grandes proyectos.

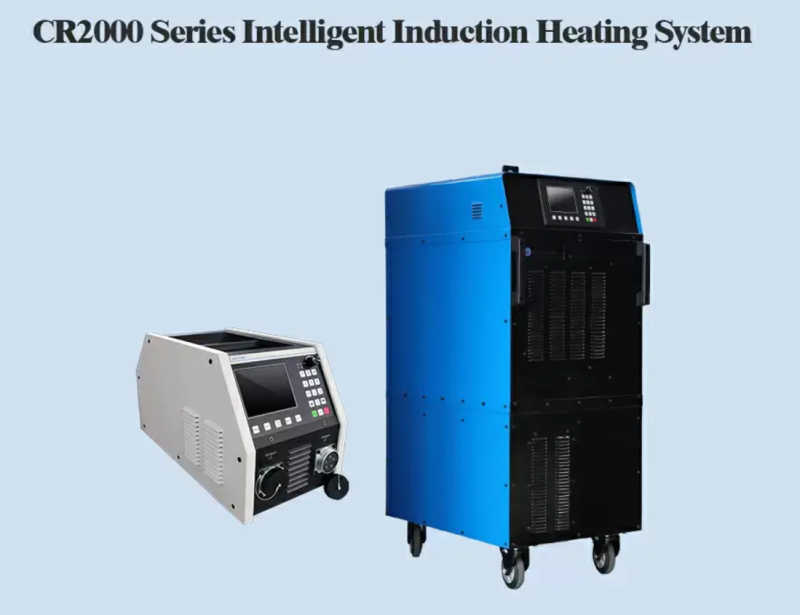

Calentamiento por inducción

El calentamiento por inducción es rápido y preciso para PWHT. Se usa en campo o para piezas pequeñas/complejas. Bobinas de inducción y elementos cerámicos distribuyen calor uniformemente. Puedes verificar temperatura con sensores y ajustar potencia rápidamente. Este método funciona bien para formas irregulares. La inducción consume menos energía y genera menos calor residual. El proceso es más limpio y silencioso.

Consejo: La inducción es ideal para formas complejas. Los elementos cerámicos ayudan a sostener piezas y mantener calor estable.

Resistencia eléctrica

Los calentadores por resistencia se usan en muchas industrias. Se emplean precalentadores flexibles aislados, calentadores de cuerda y elementos cerámicos para tuberías, recipientes y otros usos. Estos calentadores sirven para precalentamiento y PWHT. Son comunes en petróleo/gas, energía y proyectos químicos. Ofrecen buen control térmico y se adaptan a múltiples formas/tamaños.

• Precalentadores flexibles: Ideales para tuberías y recipientes.

• Calentadores de cuerda: Mejores para soldaduras en tuberías.

• Elementos cerámicos: Usados en soldaduras de tuberías y fabricaciones.

Quemadores de gas e infrarrojos

Los quemadores de gas e infrarrojos se usan en casos especiales de PWHT. Quemadores de alta velocidad sirven para recipientes y esferas. Unidades de combustión superficial funcionan para piezas metálicas y equipos giratorios. Los infrarrojos calientan piezas soldadas grandes rápidamente con buen control térmico. Son comunes en alimentación, química, metales y automotriz. Ayudan en secado, curado y tratamiento de piezas con menor energía.

• Quemadores de gas: Usados para calentamiento interno y secado de revestimientos.

• Infrarrojos: Utilizados para precalentar piezas metálicas y componentes giratorios.

Al elegir equipos, considera tamaño del proyecto, forma de las piezas y complejidad. Bobinas de inducción y elementos cerámicos ayudan a calentar formas complejas uniformemente. Usar el equipo PWHT correcto fortalece tus piezas soldadas.

Normas para tratamiento térmico post soldadura

Seguridad y cumplimiento

Debes seguir reglas estrictas al elegir equipos PWHT. Muchas industrias usan estándares para garantizar soldaduras seguras y resistentes. Estas normas ayudan a controlar temperatura, tiempos de remojo y tasas de calentamiento. Encontramos pautas de ASME Boiler and Pressure Vessel Code, API 650 y AWS D1.1 en la mayoría de fábricas. Normas británicas como BS5500 y BS2633 también brindan consejos sobre calentamiento/enfriamiento. Estas reglas ayudan a evitar grietas y puntos débiles. Protegen trabajadores y el medio ambiente.

Nota: Siempre verifica las normas más recientes antes de iniciar PWHT. Nuevas reglas pueden cambiar cómo realizas alivio de tensiones y ciclos térmicos.

Necesitas equipos con características de seguridad. Busca alarmas, paradas de emergencia y controles de temperatura. Estas funciones ayudan a prevenir accidentes y mantener el proceso bajo control. Debes capacitar a tu equipo para usar los equipos y seguir cada paso de seguridad.

Normas comunes para PWHT:

• ASME Boiler and Pressure Vessel Code

• API 650

• AWS D1.1

• BS5500 y BS2633

Estas normas guían sobre control de temperatura, tiempos de remojo y métodos de alivio de tensiones.

Garantía de calidad

Debes demostrar que tu PWHT cumple todos los estándares. La garantía de calidad comienza con buena planificación. Debes registrar cada paso, desde calentamiento hasta enfriamiento. Los registros digitales ayudan a rastrear temperatura, tiempo de remojo y tasas de enfriamiento. Puedes usar gráficos y registros para demostrar cumplimiento normativo.

Debes mantener estos registros para cada proyecto. Buena documentación ayuda a pasar auditorías e inspecciones. Demuestras a clientes e inspectores que el trabajo se realizó correctamente. Los sistemas digitales facilitan almacenar y compartir registros. Puedes detectar problemas temprano y corregirlos antes de que empeoren.

Consejo: Siempre guarda tus datos de PWHT. Buenos registros ayudan a mejorar procesos y cumplir futuras normas.

Construyes confianza al seguir pasos de garantía de calidad. Aseguras que cada soldadura reciba alivio de tensiones adecuado y mantenga resistencia por años.

Consideraciones sobre proveedores y costos

Soporte de Canroon

Necesitas un proveedor confiable al seleccionar equipos PWHT. Canroon ofrece soporte sólido antes y después de la compra. Te ayudan con tu proyecto de principio a fin. Su servicio es tan bueno como otras empresas líderes. Esto es lo que obtienes:

• Ayuda con planificación y configuración del proyecto

• Reparaciones y mantenimiento durante garantía

• Asistencia con instalación y capacitación de tu equipo

• Repuestos y piezas de desgaste, a menudo gratuitos o más económicos

• Respuestas rápidas a preguntas y retroalimentación

• Compartir conocimiento y consejos para construir tu fábrica

• Consejos para hacer crecer tu negocio

Consejo: Siempre pregunta a tu proveedor sobre capacitación, repuestos y soporte. Buen servicio ayuda a evitar retrasos y errores costosos.

Presupuesto y valor

Quieres equipos que se ajusten a tu presupuesto y brinden valor por años. El costo total va más allá del precio inicial. Considera consumo energético, reparaciones y control de temperatura. Un buen control térmico reduce riesgos de grietas y reparaciones. Esto ahorra dinero y mantiene soldaduras resistentes.

La mayor parte de costos de soldadura proviene de mano de obra. Materiales, equipos y energía cuestan menos. Puedes ahorrar 15% a 25% analizando todos los costos, no solo el precio. Mantén tus equipos verificados y en buen estado para evitar costos inesperados.

• Crea una lista de verificación antes de comprar:

  • ¿El proveedor ofrece soporte sólido?

  • ¿Puedes obtener repuestos fácilmente?

  • ¿El equipo es fácil de usar y mantener?

  • ¿Te ayudará a cumplir normas de calidad?

Elegir el proveedor y equipo correctos ayuda a terminar a tiempo y dentro del presupuesto. Obtienes mejores resultados con menos problemas futuros.

Consideraciones sobre tratamiento térmico previo y post soldadura

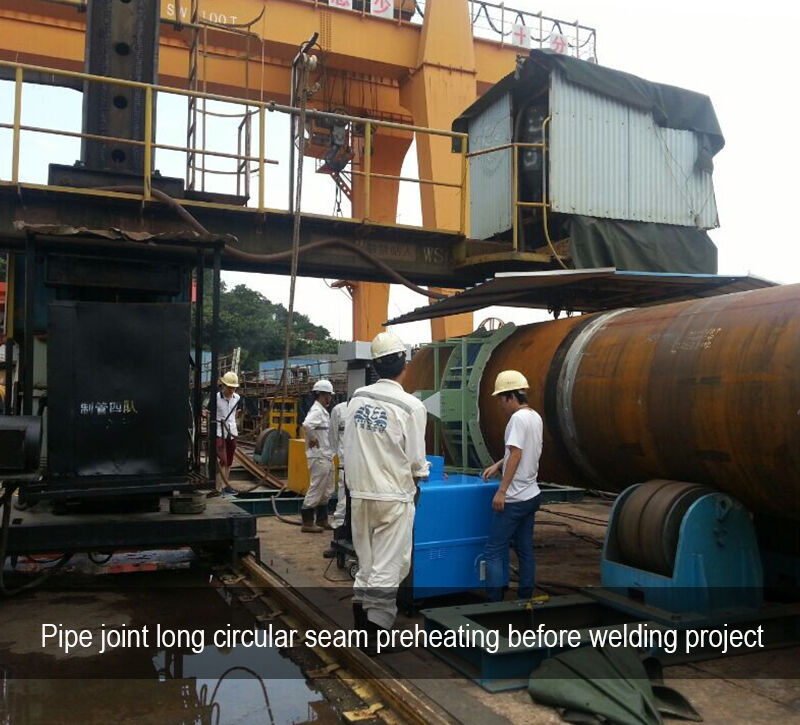

Al planificar tu proyecto de soldadura, debes considerar tanto el tratamiento térmico previo como el post soldadura. Estos pasos trabajan juntos para mantener soldaduras fuertes y seguras. No puedes ignorar ninguno si buscas los mejores resultados.

El tratamiento térmico previo prepara el metal antes de soldar. Se usa para reducir tensiones térmicas, evitar grietas por hidrógeno y mejorar el área de soldadura. Podrías usar quemadores de gas, mantas eléctricas o inducción para alcanzar temperatura adecuada. Debes mantener calor uniforme en toda la pieza. De lo contrario, arriesgas grietas o puntos débiles.

Consejo: Siempre usa termopares y registradores de datos para verificar temperatura durante tratamientos térmicos previos/post soldadura. Esto ayuda a evitar errores y mantiene soldaduras seguras.

Las necesidades de tratamiento térmico afectan tu elección de equipos. Debes seleccionar equipos que puedan controlar temperatura con mucha precisión. Necesitas herramientas que manejen ciclos térmicos adecuados para alivio de tensiones y mantengan estructura metálica fuerte. Si tu tratamiento previo usa altas temperaturas o métodos especiales, tu equipo PWHT debe coincidir con esas necesidades.

Formas en que el tratamiento térmico previo afecta tu planificación para equipos PWHT:

• Necesitas equipos que calienten piezas uniformemente y mantengan temperatura correcta.

• Debes usar sistemas que monitoreen y registren ciclos térmicos para ambos pasos.

• Elige equipos que se ajusten al espesor y tipo de metal.

• Planea desgasificación o secado si tu proyecto lo requiere. Esto afecta cuándo y cómo usas PWHT.

• Debes seguir normas como ASME, AWS y API para ambos tratamientos térmicos.




Debes revisar cada paso en tratamientos térmicos previos/post soldadura. Si omites algo, podrías tener grietas, distorsión o soldaduras débiles. Una planificación cuidadosa ayuda a cumplir normas y mantener el proyecto en curso.

Elegir el equipo PWHT correcto ayuda a cumplir normas del proyecto y mantener soldaduras fuertes. Si usas un plan paso a paso, tus soldaduras resultarán mejores. Esto se debe a que controlas calor y reduces tensiones. Debes verificar tu velocidad de calentamiento, usar herramientas calibradas y documentar tus acciones. Los expertos de Canroon pueden ayudarte con ideas inteligentes y soporte.

Siempre usa tu lista de verificación y habla con proveedores confiables. Su ayuda ahorra tiempo, reduce costos y asegura los mejores resultados para tu proyecto.

Preguntas frecuentes

¿Cuál es el factor más importante al elegir equipos PWHT?

Debes siempre emparejar el equipo con tu tipo y espesor de material. Esto ayuda a obtener tratamiento térmico adecuado y evitar problemas como grietas o soldaduras débiles.

¿Puedes usar el mismo equipo PWHT para precalentamiento y post soldadura?

Sí, muchos sistemas sirven para ambos pasos. Asegúrate que tu equipo pueda controlar temperatura bien y registrar ciclos térmicos para cada proceso.

¿Cómo sabes si tu proceso PWHT cumple normas industriales?

Debes seguir códigos como ASME o ISO. Siempre guarda registros de temperatura, tiempo de remojo y tasas de enfriamiento. Los gráficos digitales ayudan a demostrar cumplimiento durante inspecciones.

¿Qué características de seguridad buscar en equipos PWHT?

Busca alarmas, paradas de emergencia y controles de temperatura. Estas características ayudan a prevenir accidentes y mantener a tu equipo seguro durante tratamiento térmico.
