El control PID ayuda a mantener la precisión en los variadores de frecuencia (VFD) optimizando los ajustes PID del VFD. Un controlador PID ajusta la velocidad del motor para garantizar estabilidad, lo que ahorra energía y evita inestabilidad del sistema. Configurar correctamente los VFD con ajustes PID efectivos asegura un funcionamiento fluido, evita fluctuaciones excesivas y reduce el consumo de energía.

Conclusiones clave

• Los controladores PID ayudan a mantener estables los variadores de frecuencia (VFD). Ajustan la velocidad del motor para ahorrar energía y evitar problemas.

• Ajustar correctamente los parámetros PID es crucial para el buen funcionamiento de los VFD. Modifique los ajustes proporcional, integral y derivativo para mejorar el rendimiento del sistema.

• Utilice métodos como Ziegler-Nichols y Cohen-Coon para ajustar los PID. Estas técnicas encuentran los mejores parámetros para mantener el sistema funcionando de manera estable y eficiente.

Conceptos básicos del control PID en aplicaciones de VFD

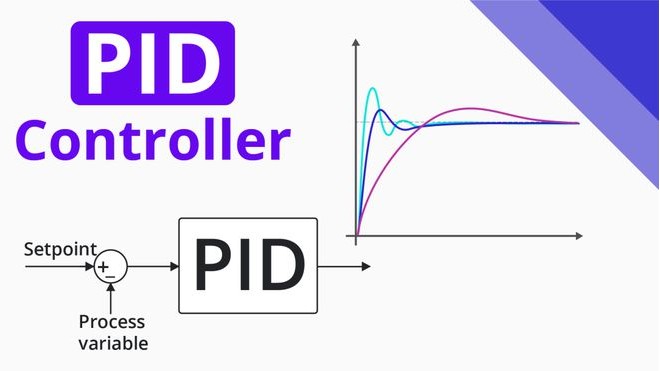

¿Qué es un controlador PID y cómo funciona?

Un controlador PID es un dispositivo que ayuda a regular sistemas. Ajusta las salidas para corregir errores y mantener la estabilidad. Utiliza tres acciones: proporcional, integral y derivativa. El control proporcional corrige errores basándose en la diferencia actual. El control integral analiza errores pasados para solucionar problemas a largo plazo. El control derivativo predice errores futuros observando la velocidad de cambio, evitando sobresaltos o sobreoscilaciones.

En variadores de frecuencia, los controladores PID regulan variables como velocidad o presión. Monitorean y ajustan constantemente para garantizar un funcionamiento suave y eficiente. A diferencia de controles simples, los PID manejan mejor los cambios, siendo ideales para tareas complejas.

Funciones de los términos proporcional, integral y derivativo en sistemas VFD

Cada componente de un controlador PID cumple una función en VFD. El control proporcional corrige errores inmediatamente reaccionando al problema actual. Por ejemplo, si la velocidad del motor es incorrecta, ajusta según la magnitud del error. El control integral soluciona pequeños errores acumulados analizando fallos pasados. El control derivativo mantiene la estabilidad respondiendo a la velocidad de cambio de errores, evitando fluctuaciones bruscas.

En aplicaciones reales, como sistemas HVAC, estos componentes trabajan juntos. El control proporcional modifica rápidamente la velocidad del motor. El integral realiza ajustes graduales. El derivativo previene cambios repentinos, manteniendo el equilibrio.

Cómo los controladores PID mantienen variables de proceso en VFD

Los controladores PID ayudan a mantener estables variables comoflujo, temperatura o presión. Utilizan acciones proporcional, integral y derivativa para alcanzar el objetivo. Por ejemplo, en un sistema de bombeo, el controlador ajusta la velocidad del motor para mantener un flujo constante, incluso con cambios en la demanda.

Al monitorear retroalimentación y realizar ajustes finos, los PID mantienen sistemas estables y eficientes. Esto es crucial para ahorrar energía y garantizar precisión en diversas aplicaciones.

Ajuste de parámetros PID para variadores de frecuencia

Por qué el ajuste es crítico para el rendimiento de VFD

Ajustar un controlador PID es vital para VFD. Mejora el rendimiento y estabilidad del sistema. Modificar términos proporcional, integral y derivativo acelera la respuesta, reduce sobreoscilaciones y evita movimientos excesivos. Así, el motor mantiene velocidad, posición o presión óptimas.

Expertos recomiendan enfocarse en tres componentes PID.El control proporcional ajusta la salida según errores actuales. El integral corrige errores persistentes analizando fallos pasados. El derivativo reacciona a la velocidad de cambio de errores, evitando picos. Estos ajustes optimizan el sistema.

Desafíos comunes al ajustar controladores PID para VFD

El ajuste de PID puede ser complejo por varios motivos.El ruido y cambios del sistema distorsionan la retroalimentación, dificultando el control. Un tiempo integral incorrecto ralentiza o desestabiliza el sistema. El control derivativo es sensible al ruido, causando comportamientos erráticos.

Para solucionarlo, use temporización adecuada y métodos como Ziegler-Nichols o Cohen-Coon. Probar diferentes configuraciones PID ayuda a encontrar el equilibrio ideal.

Impacto de ajustes PID incorrectos en eficiencia y estabilidad del motor

Parámetros PID erróneos perjudican la eficiencia y estabilidad del motor. Un control proporcional demasiado alto causa oscilaciones excesivas. Un ajuste integral inadecuado genera respuestas lentas o errores residuales. Configuraciones derivativas pobres aumentan el ruido, provocando acciones anómalas. Estos problemas desperdician energía y reducen eficiencia.

Un buen ajuste PID maximiza el rendimiento del motor. Ahorra energía, mantiene estabilidad y protege equipos, mejorando resultados y reduciendo costos.

Métodos para ajustar controladores PID en sistemas VFD

Método Ziegler-Nichols para VFD

Elmétodo Ziegler-Nichols es una técnica común para ajustar PID. Primero, establezca los términos integral y derivativo en cero. Luego, incremente la ganancia proporcional hasta lograr oscilación sostenida. Esta ganancia se llama ganancia última (Ku), y el tiempo de oscilación es el período último (Tu). Use estos valores con fórmulas para determinar los parámetros PID.

Este método funciona bien en sistemas generales que toleran cierta oscilación, pero puede no ser óptimo para controles rápidos o precisos.

Método Cohen-Coon y su aplicación en VFD

Elmétodo Cohen-Coon es otra técnica de ajuste PID. Comienza con un sistema estable y usa un cambio escalón para identificar parámetros clave. Es ideal para sistemas que se autorregulan, ofreciendo respuestas rápidas en diversas aplicaciones.

Sin embargo, tiene limitaciones. Puede no funcionar bien en sistemas con grandes oscilaciones, requiriendo métodos alternativos. Aun así, es una buena opción para controles estables y rápidos en VFD.

Técnicas de ajuste manual con ejemplos para sistemas VFD

El ajuste manual permite modificar parámetros PID observando el comportamiento del sistema. Siga estos pasos:

1. Establezca todas las ganancias (Kp, Ki, Kd) en cero.

2. Aumente Kp gradualmente hasta obtener una respuesta rápida sin sobreoscilaciones excesivas.

3. Agregue Ki para corregir errores en estado estable. Monitoree inestabilidad u oscilaciones.

4. Incorpore Kd si es necesario para reducir sobreoscilaciones y suavizar oscilaciones. Evite valores altos que generen ruido.

5. Ajuste todas las ganancias en pequeños incrementos, probando el sistema tras cada cambio.

6. Pruebe el sistema con diferentes configuraciones y perturbaciones para verificar su rendimiento.

Este método brinda control y ayuda a encontrar la configuración óptima.

Consejos prácticos para optimizar ajustes PID en aplicaciones VFD

Manejo de variables de proceso de cambio rápido

Las variables rápidas pueden desestabilizar sistemas. Aplique estos consejos:

1. Use control feedforward para reaccionar más rápido. Ajusta flujos ante cambios, manteniendo estabilidad.

2. Seleccione la configuración PID adecuada al proceso. Por ejemplo, use PI y D en error para tareas estándar o adapte para procesos por lotes.

3. Ajuste bucles en orden: comience con controladores aguas arriba y avance hacia abajo. Esto evita interferencias.

Estos pasos mantienen el control estable y previenen retrasos o sobreoscilaciones.

Manejo de cambios lentos en variables de proceso

Los cambios lentos requieren estrategias diferentes:

1. Asegúrese que el bucle principalse estabilice cinco veces más lento que el secundario.

2. Filtre la variable principal para evitar que pequeños cambios afecten el punto de ajuste secundario.

3. Utilice puntos de ajuste filtrados para ignorar variaciones temporales.

4. Incorpore señales feedforward para manejar cambios conocidos. Ajuste la ganancia feedforward gradualmente.

5. Use tarjetas de señal de alta calidad para mayor precisión y menos ruido.

Estas técnicas mantienen velocidades constantes y reducen variaciones.

Consejos prácticos de ajuste PID para sistemas VFD

Ajustar PID en entornos reales puede ser desafiante. Evite errores como usar configuraciones predeterminadas, acciones de control incorrectas o unidades equivocadas. También considere retardos de sensores o efectos de filtro que afecten los ajustes.

Para un buen ajuste, verifique ganancias PID y manténgalas dentro de límites. Pruebe el sistema en diversos escenarios para garantizar estabilidad y rendimiento. Estos consejos mejoran el control de velocidad y posición, optimizando la eficiencia.

Comprender el control PID es clave para mejorar el rendimiento de VFD. Un buen ajuste PID ahorra energía y mantiene sistemas estables. Para configurarlo correctamente, suavice cambios de proceso ygestione puntos de ajuste inteligentemente. Pruebe métodos como Ziegler-Nichols para encontrar parámetros, luego ajuste manualmente para optimizar resultados.

Preguntas frecuentes

¿Por qué usar controladores PID en sistemas VFD?

Los PID mantienen estables variables como velocidad o presión. Ajustan motores para ahorrar energía y evitar problemas.

¿Cómo configurar PID para mejor rendimiento en VFD?

Primero, ajuste la ganancia proporcional para respuestas rápidas. Luego, agregue ganancia integral para corregir errores pequeños. Finalmente, use ganancia derivativa para evitar sobreoscilaciones. Pruebe y refine para obtener los mejores resultados.
