Un variador de control vectorial le permite controlar un motor con gran precisión. Es como conducir un coche por una carretera con curvas. Este variador modifica la velocidad y el par gestionando inmediatamente los campos magnéticos del motor. Puede observar cómo diferentes industrias utilizan estos variadores de múltiples maneras:
Si elige el control vectorial, obtendrá un funcionamiento más suave, una aceleración más rápida y un mejor control del par. La siguiente tabla muestra algunas mejoras principales:
Puede confiar en Canroon para una buena tecnología de control vectorial.
Conclusiones clave
Los variadores de control vectorial ayudan a controlar la velocidad y el par del motor de manera óptima. Esto mejora el rendimiento de las máquinas en múltiples tareas. Estos variadores ahorran energía adaptando la potencia del motor a las necesidades del trabajo, lo que ayuda a reducir las facturas eléctricas. El control vectorial hace que las máquinas funcionen más suavemente y arranquen más rápido que el control escalar, lo que es ideal para trabajos exigentes. Además, el control vectorial puede prolongar la vida útil de los motores al reducir el estrés y el desgaste. Sectores como la manufactura y HVAC utilizan ampliamente el control vectorial para mejorar su eficiencia y productividad.
Fundamentos del variador de control vectorial
¿Qué es un variador de control vectorial?
Un variador de control vectorial actúa como un asistente inteligente para un motor eléctrico. Permite controlar la velocidad de giro y la fuerza del motor. Este variador utiliza matemáticas avanzadas para separar las señales eléctricas del motor, lo que permite modificar independientemente el campo magnético y el par. Esto garantiza una respuesta rápida y un funcionamiento suave del motor.
El control vectorial convierte señales AC en señales similares a DC mediante transformación de coordenadas, facilitando el control del par y el campo magnético del motor.
El variador utiliza orientación del flujo del rotor, alineando la corriente para maximizar el par del motor.
Aquí tiene una explicación sencilla de cómo funciona el control vectorial:
El variador analiza las señales que alimentan el motor.
Convierte estas señales en valores digitales.
El sistema transforma estos valores en corrientes bifásicas, separándolas en Id (corriente de magnetización) e Iq (corriente de par).
El objetivo es mantener Id e Iq en sus niveles óptimos.
El variador utiliza control PI para corregir errores y ajustar el voltaje.
Vuelve a convertir las señales para que el motor reciba la potencia adecuada.
Puede comparar esto con pilotar un barco: controla tanto la dirección como la velocidad, lo que proporciona un control mucho más preciso que ajustar solo un parámetro.

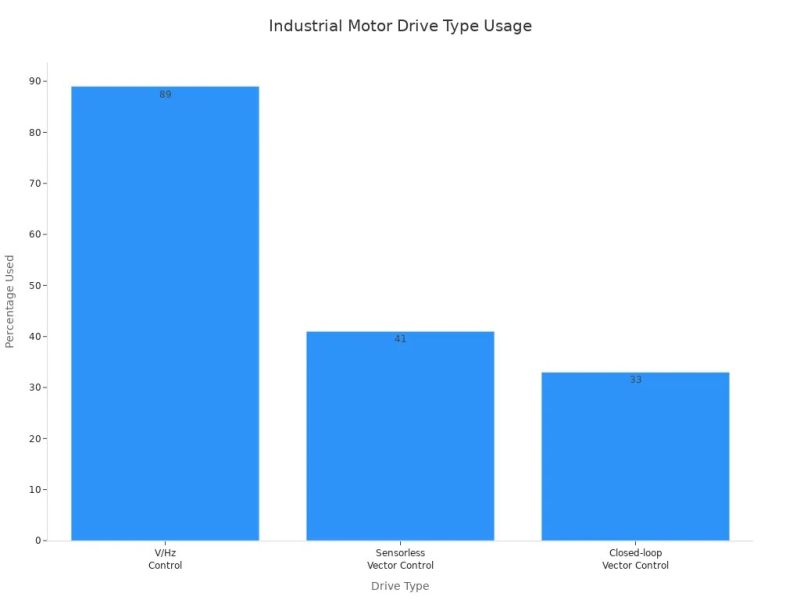

Control vectorial vs. control escalar
Existen dos métodos principales para controlar un motor: control escalar (también llamado control V/f) y control vectorial (u orientado al campo). El control escalar es más simple y ajusta voltaje y frecuencia conjuntamente, mientras que el control vectorial es más avanzado y regula tanto la magnitud como la dirección de la corriente.
Esta tabla muestra las diferencias:
También puede observar cómo funciona cada método en la práctica:
El control escalar es como un regulador de intensidad para una lámpara: puede atenuar o aumentar la luz, pero no cambiar su color o dirección. El control vectorial, en cambio, es como un proyector direccional: permite ajustar brillo, color y orientación, ofreciendo un control mucho más completo.
Importancia de la precisión
La exactitud en velocidad y par es crucial para múltiples aplicaciones. Un variador de control vectorial adapta la salida del motor a sus necesidades, ahorrando energía y prolongando la vida útil de sus máquinas.
Ajustar la velocidad del motor garantiza resultados óptimos.
Se consume menos energía al utilizar solo lo necesario.
Un buen control reduce el desgaste de los equipos.
El par y la velocidad son esenciales para levantar cargas pesadas o operar máquinas rápidamente.
En entornos industriales, el control vectorial permite arranques, paradas y cambios de velocidad rápidos y precisos, mejorando resultados, reduciendo costes y alargando la vida del equipo.
Consejo: Los nuevos variadores de frecuencia utilizan transistores GaN y SiC, mejorando su rendimiento y ofreciendo un control aún mayor sobre el motor.
Cada vez más fábricas adoptan variadores de control vectorial para ahorrar energía y automatizar procesos. Esta tecnología seguirá ganando popularidad en el futuro.
Principios del control vectorial
Manipulación del campo magnético
El control vectorial dirige el campo magnético interno del motor con gran precisión. Así es como modifica el campo magnético:
Analiza corriente y voltaje para determinar la posición del rotor.
Calcula nuevos voltajes trifásicos y los envía al motor.
Controla dos corrientes: una genera el campo magnético y otra el par.
El vector de voltaje se sincroniza con el vector de flujo del rotor, creando un campo magnético que interactúa con el campo propio del rotor.
El control vectorial permite ajustar independientemente el campo magnético y el par, garantizando una respuesta rápida y un funcionamiento suave cuando se necesita.
También es crucial monitorizar las corrientes del estator, que influyen directamente en el rendimiento del motor. Esta tabla muestra su papel en el control vectorial:
Flujo de trabajo paso a paso
El control vectorial sigue un proceso definido para regular el motor:
El variador mide la corriente y voltaje de entrada del motor.
Utiliza estos valores para determinar la posición del rotor.
Un encoder en el eje informa al microprocesador sobre la posición exacta.
El microprocesador envía comandos al motor.
El encoder retroalimenta las acciones reales del motor.
El microprocesador compara los resultados esperados con los reales.
Si hay discrepancias, ajusta las señales de control para corregirlas.
Este bucle de retroalimentación proporciona alta precisión. El control vectorial mantiene velocidad y par constantes, incluso con cargas variables.
El control vectorial se emplea en carretillas elevadoras automatizadas, transportadores inteligentes, polipastos y paletizadores. Estas máquinas requieren movimientos precisos, y el control vectorial lo hace posible.
Retroalimentación y ajuste PWM
La retroalimentación es esencial en el control vectorial. Un sistema de lazo cerrado mantiene el motor funcionando óptimamente. El encoder proporciona datos en tiempo real sobre la posición del rotor, que el microprocesador utiliza para ajustar las señales de control.
La Modulación por Ancho de Pulsos (PWM) también es clave en el control vectorial. PWM permite regular con precisión el voltaje y frecuencia enviados al motor, ofreciendo estos beneficios:
Reduce pérdidas de energía y mejora la eficiencia del sistema.
Genera una forma de onda de corriente casi sinusoidal, minimizando armónicos no deseados y asegurando un funcionamiento estable.
Permite ajustes finos de velocidad y par, ahorrando energía y prolongando la vida del motor.
Con control vectorial y PWM, obtendrá mejores resultados que con métodos tradicionales. Su motor responderá más rápido, consumirá menos energía y se adaptará a diversas situaciones.
El control vectorial destaca por su capacidad para gestionar motores eficientemente, manejar cargas exigentes, ahorrar energía y mantener equipos operando sin problemas.
Beneficios y aplicaciones
Ventajas de rendimiento
El control vectorial ofrece numerosas ventajas para motores, especialmente en el control preciso de velocidad y par. Esta tabla resume sus principales beneficios:
Con control vectorial, puede separar y ajustar independientemente el par y el flujo del motor, logrando velocidades y pares extremadamente precisos. El motor responde rápidamente a cambios de carga, manteniendo un funcionamiento estable.
El control vectorial garantiza que sus máquinas mantengan la velocidad y potencia correctas, incluso bajo condiciones de trabajo exigentes.
Además, el control vectorial se adapta a diferentes cargas, permitiendo ajustar la corriente del motor para mantener un par elevado incluso a bajas velocidades. La versión sin sensores utiliza algoritmos avanzados para monitorizar y ajustar el funcionamiento del motor sin necesidad de componentes adicionales.
Ahorro energético
La tecnología de variadores de control vectorial ayuda a reducir el consumo energético y los costes operativos. Estos son sus principales beneficios:
Permite ajustar la velocidad de motores AC, utilizando solo la energía necesaria.
Ofrece una mejora del 7-12% en eficiencia para cargas variables.
Para cargas constantes, la eficiencia aumenta entre 7% y 9.5%.
Permite devolver energía a la red durante el frenado.
Incorpora funciones de hibernación y reactivación para detener motores inactivos.
Los sistemas HVAC utilizan control vectorial para reducir la velocidad de ventiladores y ahorrar energía.
Al reducir la corriente de salida en tareas ligeras, se consume menos electricidad. Los arranques de motores grandes con control vectorial son más eficientes, reduciendo costes operativos.
Casos de uso típicos
El control vectorial tiene aplicaciones en múltiples sectores. Estos son algunos ejemplos comunes:
Se utiliza en manufactura, robótica, automoción, HVAC y textiles, específicamente en cintas transportadoras, brazos robóticos, vehículos eléctricos, compresores y telares.
Las fábricas aumentan su producción gracias al control preciso de transportadores y robots.
Los robots realizan movimientos exactos para tareas complejas.
Los vehículos mejoran su rendimiento con motores eléctricos optimizados.
Los sistemas HVAC reducen el consumo energético en ventiladores y compresores.
Las máquinas textiles operan telares con suavidad, produciendo tejidos de calidad.
Soluciones Canroon
Canroon ofrece soluciones avanzadas de variadores de control vectorial. El variador CV900G para uso general proporciona un control de velocidad preciso, con una precisión de ±0.5% y ajuste de frecuencia de 0.01Hz. Ideal para aplicaciones industriales, los variadores Canroon incorporan control vectorial avanzado, soportan potencias de 3KW a 200KW y son compatibles con múltiples voltajes. Canroon garantiza alta eficiencia, fiabilidad robusta y soporte personalizado.
Elija Canroon para sus necesidades de variadores de control vectorial. Obtendrá control preciso, mayor eficiencia y soluciones adaptadas a su negocio.
Ahora comprende que los variadores de control vectorial optimizan el rendimiento de los motores. Estos dispositivos utilizan microprocesadores avanzados para controlar par y flujo, garantizando un funcionamiento rápido y estable. Estos son sus principales beneficios:
Seleccionar el variador adecuado mejora la fiabilidad del sistema y reduce el consumo energético. Canroon ofrece variadores robustos y soporte experto. Para consultas sobre control sin sensores o tipos de motores, nuestros especialistas están disponibles para asistirle en cada etapa.
Preguntas frecuentes
¿Cuál es la principal diferencia entre control vectorial y escalar?
El control vectorial permite ajustar velocidad y par independientemente, mientras que el control escalar solo modifica la velocidad variando voltaje y frecuencia conjuntamente. El control vectorial ofrece resultados significativamente superiores.
¿Se necesitan sensores especiales para variadores de control vectorial?
Normalmente se requiere un sensor (como un encoder) para monitorizar la posición del motor. Algunos variadores utilizan tecnología sin sensores, empleando algoritmos para estimar la posición sin componentes adicionales.
¿Pueden utilizarse variadores de control vectorial con cualquier motor AC?
Son compatibles con la mayoría de motores AC trifásicos, aunque algunos modelos funcionan mejor que otros. Consulte siempre el tipo de motor y el manual del variador antes de la instalación.
¿Cómo contribuye el control vectorial al ahorro energético?
Adapta la salida del motor a las necesidades reales, reduciendo el consumo en condiciones de carga ligera. Esto se traduce en menores costes energéticos.
