Conclusiones clave

  • La inducción de alta frecuencia calienta muy rápidamente los bordes del tubo.

  • No toca ninguna superficie durante el proceso.

  • El calentamiento sin contacto elimina por completo el desgaste de las herramientas.

  • Mantiene muy lisas las superficies de los tubos de acero.

  • Una buena configuración de la bobina ahorra mucha energía.

  • Los impedidores refrigerados por agua también ayudan a ahorrar energía.

  • Las fuentes de alimentación de estado sólido de Canroon ajustan automáticamente los niveles de calor.

  • Esta sencilla solución elimina todos los defectos de la costura.


Fundamentos de las fuentes de alimentación de calentamiento por inducción de alta frecuencia

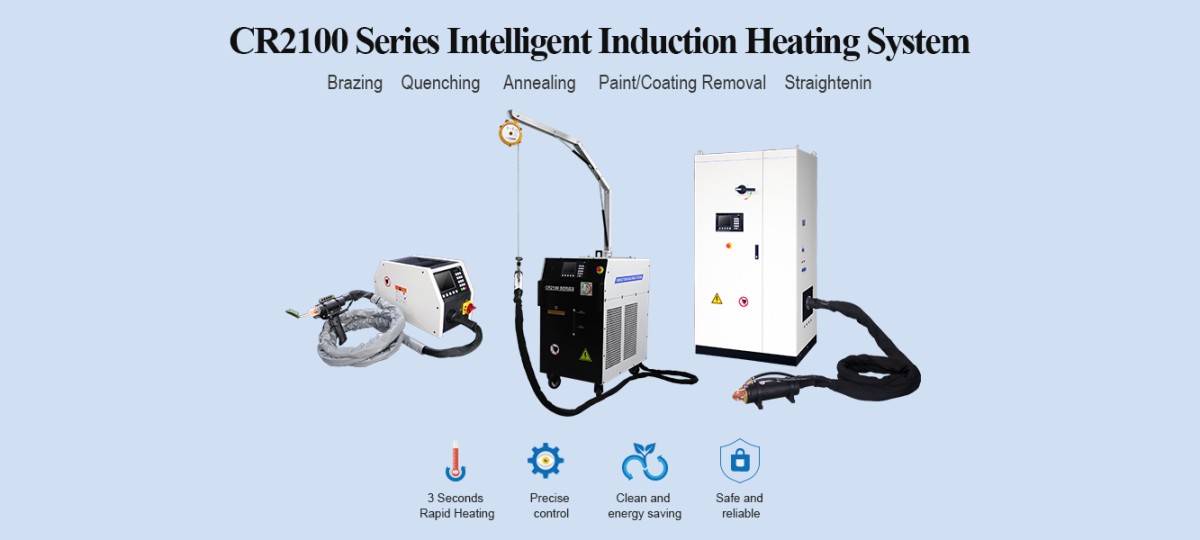

Imagen principal del producto CR2100 2025


Las fuentes de alimentación especiales convierten la electricidad en calor. Nunca tocan el metal. Conozca cuatro conceptos principales para dominar este proceso.

Inducción electromagnética y generación de calor por corrientes parásitas

Los campos magnéticos generan flujo eléctrico en el metal. Los pasos sencillos se suceden rápidamente:

  1. Inducción de corrientes parásitas: La bobina genera un campo magnético variable. Este campo crea corrientes giratorias rápidas en el interior del acero.

  2. Concentración superficial de la corriente: Las altas frecuencias empujan estas corrientes hacia la superficie.

  3. Generación de calor: Esta trayectoria estrecha crea una resistencia elevada ($R$). La corriente rápida ($I$) genera calor mediante el calentamiento Joule ($R cdot I^2$).

Efecto pelicular y efecto de proximidad en la soldadura de costura

Dos principios físicos concentran la energía en los bordes del tubo.

Fenómeno

Mecanismo de concentración de la corriente

Función en la soldadura de bordes de alta frecuencia

Efecto pelicular

La potencia se desplaza de manera desigual por las capas superficiales del metal.

Concentra la energía en las superficies exteriores del tubo.

Efecto de proximidad

Las corrientes opuestas atraen la electricidad hacia la separación estrecha.

Dirige la corriente a lo largo de los bordes coincidentes del tubo.

Las reglas de alta frecuencia desplazan la corriente hacia los bordes de la banda. Esto crea una pequeña zona de calentamiento. La energía alcanza rápidamente los bordes que se unen. El acero se funde rápidamente para lograr una buena soldadura.

Selección de frecuencia y dinámica del espesor de pared

Adapte la frecuencia de potencia al espesor del tubo. Una frecuencia más alta produce un calentamiento superficial. Una frecuencia más baja produce un calentamiento más profundo.

Rango de frecuencia de funcionamiento

Profundidad de penetración

Aplicación según el espesor de pared

Frecuencia baja (5 kHz - 30 kHz)

Penetración profunda

Tubos gruesos y grandes bloques de acero

Frecuencia media (30 kHz - 400 kHz)

Penetración media

Piezas medianas y ejes metálicos macizos

Frecuencia alta (> 400 kHz)

Penetración superficial

Superficies delgadas y tubos pequeños de precisión

Utilice frecuencias más bajas para tubos gruesos. Las frecuencias altas (>400 kHz) calientan rápidamente las superficies delgadas. Esto evita pérdidas de energía innecesarias en el metal.

Transiciones de la temperatura de Curie en la producción de tubos de acero

El acero deja de ser magnético por encima de 768°C. Las fuentes de alimentación ajustan la energía durante este cambio. Esto mantiene estable la velocidad de la línea de producción y permite obtener soldaduras continuas resistentes.


Factores clave del proceso y componentes del sistema


Fuentes de alimentación de calentamiento por inducción de alta frecuencia para la soldadura de tubos


Necesita sistemas equilibrados para lograr una soldadura perfecta de tubos. Cada componente modifica la concentración del calor, la potencia y la calidad. Optimice la configuración para aumentar la velocidad y evitar defectos.

Geometría de la bobina de trabajo y eficiencia del acoplamiento magnético

La bobina de trabajo transmite potencia al tubo de acero. Elija formas de bobina adecuadas para el tamaño del tubo.

  • Diámetro de la bobina: Mantenga muy pequeña la separación de la bobina. Las separaciones pequeñas generan fuertes enlaces magnéticos.

  • Número de espiras: Las bobinas de una sola espira concentran rápidamente la energía. Las bobinas de varias espiras calientan más profundamente las paredes gruesas.

  • Anchura de la bobina: Adapte la anchura de la bobina a la velocidad de la línea. Las bobinas más anchas calientan el metal durante más tiempo.

Consejo: Mantenga una separación pequeña de 2 a 4 mm. Esto evita las chispas y aumenta la potencia.

Selección del impedidor y dinámica de refrigeración del núcleo de ferrita

El impedidor permanece dentro de los tubos abiertos durante la soldadura. Utiliza núcleos de ferrita para bloquear el flujo de retorno.

 +-----------------------------------+
 | Water Cooling Channel |
+-----------------+-----------------------------------+-----------------+
| | High-Density Ferrite Core | |
| Flowing Tube |===================================| Welding Edge |
| | High-Density Ferrite Core | |
+-----------------+-----------------------------------+-----------------+
 | Water Cooling Channel |
 +-----------------------------------+

Refrigere constantemente el impedidor con agua corriente. El calor elevado destruye la capacidad magnética de la ferrita a 200°C. La ferrita fría fuerza la corriente hacia los bordes de la banda. Esta trayectoria optimizada reduce rápidamente la pérdida de energía.

Geometría de la abertura de soldadura y configuración del ángulo del vértice

Los bordes abiertos del tubo forman una figura en forma de 'V'. El ajuste de este ángulo controla la potencia de calentamiento.

Parámetro de la abertura

Rango óptimo

Impacto en la calidad de la soldadura

Ángulo de la abertura

2° a 7°

Los ángulos pequeños reducen rápidamente la resistencia y el calor.

Longitud de la abertura

1.0 a 1.5 x diámetro del tubo

Las longitudes cortas evitan las chispas prematuras y las pérdidas.

Ubicación del vértice

Directamente en el centro de los rodillos

La ubicación precisa del vértice sella completamente los bordes.

Mantenga estrechos los ángulos de la abertura para concentrar la corriente. Esta configuración evita los picos de alta tensión.

Rodillos de forja y fuerza mecánica de compresión

Los rodillos de forja comprimen firmemente los bordes calientes del tubo. La fuerza física convierte el calor en soldaduras limpias.

  1. Plasticidad de los bordes: El calor ablanda los bordes de la banda para facilitar su conformado.

  2. Expulsión de impurezas: La fuerza intensa expulsa la escoria contaminante.

  3. Refinamiento del grano: La presión fusiona los granos de acero sin metal de aporte.

Equilibre cuidadosamente la presión de los rodillos. Una presión baja deja óxidos perjudiciales dentro de las costuras. Una presión alta crea rebabas adicionales y debilita los tubos.

Fuentes de alimentación de calentamiento por inducción de Canroon en molinos de tubos

Los molinos de tubos modernos necesitan sistemas de alimentación flexibles. Canroon fabrica unidades de 50 kW a 2,200 kW.

 [ Power Grid ]
 │
 ▼
[ Canroon Rectifier Section ]
 │
 ▼
[ Solid-State IGBT Inverter ]
 │
 ▼
 [ Precise Power Matching ] ──► [ Optimized Tube Weld ]

Los sistemas de estado sólido de Canroon utilizan tecnología IGBT rápida. Estos componentes ofrecen una eficiencia superior al 90 por ciento. La adaptación de potencia corrige automáticamente las variaciones de carga durante el arranque. Obtendrá un calor estable, menos desperdicio y menores costes de energía.


Soldadura de costura por inducción frente a soldadura por contacto

Elijafuentes de alimentación de calentamiento por inducción de alta frecuencia o herramientas de contacto. Ambas calientan rápidamente los bordes del tubo, pero ofrecen resultados diferentes.

Desgaste por contacto físico y necesidades de mantenimiento

Las herramientas de contacto tocan directamente los tubos en movimiento. La fricción elevada las desgasta rápidamente. La corriente intensa también provoca un desgaste considerable. Debe detener la línea con frecuencia para cambiar las piezas desgastadas.

Las unidades de inducción funcionan sin contacto. Una bobina permanece cerca de los tubos sin rozar el metal. Esto elimina por completo el desgaste de las herramientas, reduce los costes de reparación y permite que la planta funcione durante más tiempo.

Conclusión clave: Las herramientas sin contacto eliminan el desgaste físico. Ahorran miles de unidades monetarias y no se pierde ninguna hora de trabajo.

Calidad superficial en metales revestidos y sensibles

Los contactos físicos dejan marcas oscuras de quemadura y producen arañazos profundos en la superficie. La alta presión deteriora los acabados metálicos delicados.

Las herramientas de inducción protegen las superficies de los tubos. Los campos magnéticos atraviesan fácilmente el aire y calientan directamente los bordes de acero. Así se obtienen productos limpios y lisos:

  • Tubos de acero galvanizado

  • Tubos de acero aluminizado

  • Perfiles de acero inoxidable pulido

Capacidades de eficiencia eléctrica y velocidad de procesamiento

Las herramientas de contacto generan una fricción eléctrica deficiente. Las chispas constantes desperdician energía eléctrica.

Las modernas fuentes de alimentación de calentamiento por inducción de alta frecuencia transmiten la potencia con rapidez y precisión. Aumentará la producción eléctrica total, el molino funcionará a gran velocidad y no sufrirá caídas de potencia.

Característica

Soldadura por contacto

Soldadura de costura por inducción

Desgaste de la herramienta

Alto desgaste por contacto

Cero desgaste por contacto

Daño superficial

Chispas y marcas de quemadura

Acabado superficial limpio

Velocidad de línea

Limitada por la fricción de contacto

Funcionamiento a máxima velocidad

Compatibilidad de materiales con acero al carbono, acero inoxidable y aluminio

Las herramientas de contacto fallan con metales blandos. El óxido del aluminio blando deteriora rápidamente los contactos.

Las herramientas de inducción sueldan fácilmente cualquier metal. Puede trabajar con acero o aluminio blando en una sola línea y ajustar rápidamente la configuración.

markdown


Optimización de parámetros con los sistemas de potencia de Canroon

Dominar su molino requiere un control total de los parámetros del sistema. Las unidades de potencia de Canroon le ofrecen una precisión total durante las series de producción rápidas. Puede optimizar cada ajuste para eliminar defectos de costura y aumentar la producción diaria.

Sincronización de la frecuencia y la velocidad de línea

La velocidad del molino cambia durante el arranque y las paradas de la línea. Debe adaptar constantemente la frecuencia de potencia a la velocidad del tubo en movimiento.

  • Aceleración de arranque: Aumente gradualmente la frecuencia del generador a medida que el molino de tubos gana velocidad. Esta sincronización evita la perforación por quemado en los bordes lentos de la banda.

  • Velocidad máxima de producción: Mantenga fija la frecuencia a altas velocidades de línea. Las altas velocidades requieren una penetración rápida de la energía justo en el punto del vértice.

  • Desaceleración de la línea: Reduzca instantáneamente el suministro de energía al disminuir la velocidad. Las reducciones rápidas evitan que el metal fundido se acumule dentro de los rodillos del molino.

La adaptación automática mantiene perfectamente estable el suministro de calor y elimina por completo los ajustes manuales continuos.

Control de la potencia de entrada para evitar prearcos y soldaduras frías

Debe equilibrar con precisión la entrada de energía eléctrica en la abertura de soldadura. Una potencia desequilibrada genera rápidamente defectos graves en la costura.

[ Too Much Power ] ──► Pre-Arcs & Sparks ──► Pitted Seam Edges
[ Precise Power ] ──► Optimal Plasticity ──► Flawless Forge Weld
[ Too Little Power ] ──► Insufficient Heat ──► Brittle Cold Welds

La alta tensión provoca prearcos en las separaciones estrechas. Los prearcos generan chispas brillantes y perforan los bordes de acero sin procesar. Una energía baja produce soldaduras frías débiles que fallan durante las pruebas de presión. Los sistemas Canroon ajustan rápidamente la tensión de salida para mantener la energía directamente en la zona de calentamiento ideal.

Seguimiento de la temperatura en tiempo real y ajuste en lazo cerrado

Las modernas fuentes de alimentación de calentamiento por inducción de alta frecuencia controlan el calor. Los dispositivos ópticos inteligentes supervisan la costura caliente y envían rápidamente datos en tiempo real a los sistemas de control.

Componente del sistema

Función en la arquitectura

Integración técnica y función

Sensor de temperatura (pirómetro/fibra óptica)

Detección del sistema ("ojos")

Supervisa continuamente la temperatura de la pieza en tiempo real (variable de proceso).

Controlador de temperatura (PID)

Procesamiento del sistema ("cerebro")

Calcula el error ($Error = Setpoint - Actual$) y ejecuta algoritmos PID para evitar la sobreoscilación y eliminar el error en estado estacionario.

Actuador (fuente de alimentación de inducción)

Regulación de potencia ("manos")

Recibe señales de control (p. ej., 0–10V o 4–20mA) del controlador y ajusta dinámicamente la potencia de calentamiento de salida.

Esta configuración de hardware utiliza tarjetas modulares rápidas. Se actualizan veinte veces por segundo. Los sistemas se comunican mediante protocolos de red digitales. Convierten la tensión del detector ($V_{det}$) en lecturas reales de temperatura ($T_{pyro}$). Los sistemas de potencia en lazo cerrado ajustan constantemente la potencia de salida ($W_{gen}$). Mantienen el calor entre los puntos de soldadura y fusión. Los programas de configuración inteligente corrigen rápidamente los problemas de la línea en funcionamiento y gestionan fácilmente las variaciones de la superficie del acero sin procesar.

Los controladores digitales gestionan el funcionamiento del sistema en tres pasos rápidos:

  • Cálculo del error: Los controladores comprueban las diferencias de temperatura para determinar las necesidades de potencia.

  • Ajuste de potencia: Los niveles de potencia se actualizan rápidamente según las comprobaciones de error.

  • Modo de estabilización: Los controladores mantienen estable la potencia en los niveles de temperatura objetivo.

Las fuentes de alimentación inteligentes protegen su línea frente a los cambios bruscos de temperatura.

Estrategias de mantenimiento para bobinas, impedidores e inversores

El mantenimiento regular evita las paradas de la línea y protege el hardware costoso. Siga estas prácticas diarias esenciales:

Lista de comprobación de mantenimiento preventivo: Lave los conductos de refrigeración con agua limpia. Compruebe si los núcleos de ferrita presentan grietas por calor. Limpie semanalmente los filtros de polvo del inversor.

  1. Inspección de la bobina de trabajo: Limpie diariamente las superficies de cobre. Elimine la acumulación de incrustaciones para evitar cortocircuitos eléctricos.

  2. Lavado del agua del impedidor: Mantenga el agua de refrigeración fluyendo por encima de 0.3 MPa. Un flujo elevado de agua evita el sobrecalentamiento del núcleo de ferrita.

  3. Limpieza del armario del inversor: Inspeccione mensualmente los módulos IGBT internos. Elimine con aire el polvo del molino para evitar arcos de alta tensión dentro de las unidades de accionamiento.

Las unidades de potencia modernas realizan soldaduras rápidas y unen tubos largos con rapidez. El calor se mantiene muy uniforme y se utiliza menos energía. Debe ajustar la frecuencia, alinear correctamente la bobina, mantener frío el impedidor y comprimir los bordes calientes. Los ajustes adecuados corrigen el calor. El desperdicio disminuye rápidamente. Los residuos bajan al 1%. Los defectos se reducen en un 98.89% en total.

Eficiencia maximizada: Los sistemas Canroon ofrecen una alta disponibilidad del molino, un mínimo de defectos de soldadura y un menor consumo total de energía para su planta.


Preguntas frecuentes

¿Cómo se elige la frecuencia adecuada para soldar tubos?

Seleccione la frecuencia según el espesor de la pared del tubo. Los tubos delgados necesitan frecuencias altas superiores a 400 kHz. Los tubos gruesos necesitan frecuencias más bajas, cercanas a 30 kHz. Las frecuencias adecuadas evitan daños y aumentan la eficiencia.

¿Por qué se debe refrigerar continuamente el impedidor?

Advertencia de refrigeración: El calor elevado destruye rápidamente el magnetismo de la ferrita.

El agua protege los núcleos de ferrita internos del calor intenso. La ferrita caliente deja de funcionar por encima de 200°C. El agua mantiene frío el impedidor. Los impedidores fríos dirigen el calor hacia los bordes del tubo. Esto ahorra energía.

¿Qué provoca los defectos de soldadura fría en los molinos de tubos?

Las soldaduras frías se producen por una potencia baja o una velocidad elevada. El calor insuficiente no funde los bordes de acero. Después, los rodillos de forja los comprimen. Corrija el problema aumentando la potencia o modificando la velocidad.

¿Cómo ahorran costes de energía las fuentes de alimentación de Canroon?

Las herramientas de Canroon utilizan componentes IGBT para lograr una alta eficiencia. Los circuitos inteligentes adaptan la potencia a las variaciones del metal. Así se reduce la energía desperdiciada y disminuyen las facturas.
