Para elegir el variador de frecuencia adecuado para su motor, debe hacer coincidir el variador de CA con el voltaje, la potencia y los amperios a plena carga de su motor. Revise siempre los datos de la placa de características e intente no cometer errores comunes. Estos errores consisten en usar un voltaje de CA incorrecto, realizar conexiones de alimentación deficientes o elegir la clasificación de aplicación incorrecta. También debe considerar qué tan lejos está el variador del motor y qué tipo de condensador se utiliza. También debe pensar en dónde se encuentra su aplicación y qué carga necesita. Canroon ofrece buenas opciones de variadores de CA para todo tipo de motores de CA y usos.
Dimensionar por amperios, no por caballos de fuerza, evita sobredimensionar o subdimensionar.
Un voltaje incorrecto o conexiones de alimentación incorrectas pueden dañar el variador de frecuencia.
El tipo de carga y la distancia desde el variador pueden cambiar su funcionamiento.
Conclusiones clave
Revise siempre la placa de características de su motor para ver el voltaje, la potencia y los amperios a plena carga. Esto le ayuda a hacer coincidir el motor con el variador de CA.
Elija el tamaño de suvariador de CA usando los amperios a plena carga, no los caballos de fuerza. Esto evita el sobrecalentamiento o el desperdicio de energía.
Tenga en cuenta el tipo de carga y el ciclo de trabajo al elegir un variador de CA. Esto ayuda a que su motor funcione bien y ahorra energía.
Asegúrese de instalar todo correctamente teniendo en cuenta la temperatura, la humedad y el polvo. Esto mantiene su equipo seguro.
Verifique las funciones de seguridad y las opciones para añadir más componentes en su variador de CA. Esto hace que su sistema sea más seguro y más fácil de modificar más adelante.

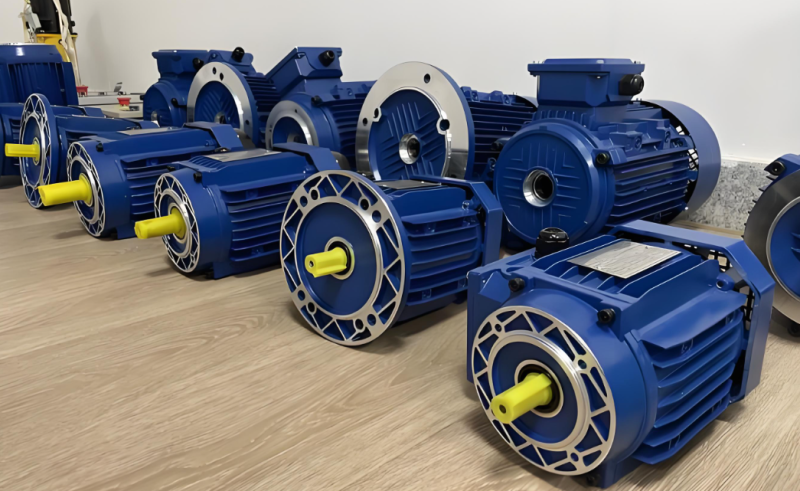

Identificar las especificaciones del motor
Cuando elija unvariador de CA, comience por identificar lo que necesita su motor. La placa de características de su motor contiene información clave. Muestra el voltaje, la potencia, la corriente, la velocidad y el ciclo de trabajo. Estos detalles le ayudan a hacer coincidir su motor con el variador de CA. Si omite este paso, su equipo puede dañarse o desperdiciar energía.
Valores nominales de voltaje y potencia
Compruebe siempre los valores nominales de voltaje y potencia en la placa de características. El voltaje le indica lo que necesita su motor para funcionar. Debe hacer coincidir el voltaje con el variador de CA. Usar el voltaje incorrecto puede detener su motor o dañarlo. La potencia nominal, indicada en caballos de fuerza o kilovatios, le dice cuánto trabajo puede hacer su motor. Esto le ayuda a elegir el tamaño correcto del variador de CA.
Consejo: Verifique el requisito de fase en la placa de características. Si su motor necesita alimentación trifásica, asegúrese de que su variador de CA pueda suministrarla.
Aquí tiene una tabla sencilla para ayudarle a leer la placa de características:
Amperios a plena carga y caballos de fuerza
Debe conocer los amperios a plena carga y los caballos de fuerza de su motor. Los amperios a plena carga muestran cuánta corriente utiliza su motor a plena potencia. Dimensione su variador de CA por amperios a plena carga, no solo por caballos de fuerza. Si el variador es demasiado pequeño, puede sobrecalentarse o apagarse. Si es demasiado grande, desperdicia energía y dinero.
Los caballos de fuerza muestran el rango de tamaño del variador de CA.
Los amperios a plena carga indican la corriente a plena carga, lo cual es importante para dimensionar.
Verifique el factor de servicio en la placa de características. Esto ayuda con las sobrecargas.
Cuando comprueba los caballos de fuerza en el campo, se asegura de que su motor sea adecuado para su trabajo. Si su motor es demasiado grande, puede cambiarlo o usar un variador de frecuencia para ahorrar energía. También debe dimensionar el cableado y los disyuntores según el Código Eléctrico Nacional para cualquier carga.
Rango de velocidad y ciclo de trabajo
Tenga en cuenta el rango de velocidad y el ciclo de trabajo de su motor. El rango de velocidad le indica qué tan rápido o lento puede funcionar su motor de forma segura. Si supera estos límites, su motor puede sobrecalentarse o romperse. El ciclo de trabajo muestra cuánto tiempo puede funcionar su motor antes de necesitar un descanso. Algunos motores funcionan todo el día, otros durante períodos cortos.
La elección de su variador de CA depende de estos factores. Si necesita velocidad variable, elija un variador que pueda manejar los requisitos de par-velocidad. El ciclo de trabajo afecta la cantidad de corriente que el variador puede manejar. Debe considerar el tipo de carga, el rango de velocidad y el ciclo de trabajo para obtener el mejor rendimiento.
Los límites del rango de velocidad mantienen su motor seguro.
El ciclo de trabajo le indica si necesita un variador para uso continuo o corto.
Las necesidades de par cambian con la velocidad y el tipo de carga.
Nota: Conocer el tipo de carga le ayuda a elegir el motor adecuado y a ver si un variador de frecuencia ahorra dinero. Muchos trabajos usan variadores de frecuencia para ahorrar energía, especialmente en ventiladores y bombas.
Al identificar estos detalles del motor, se asegura de que su variador de CA se ajuste a su motor. Protege su equipo, ahorra energía y mejora su funcionamiento.
Hacer coincidir el variador de CA con el motor
Dimensionamiento del variador y valores nominales de corriente
Debeelegir un vfd que se adapte a su motor. Empiece por revisar la placa de características del motor. Encuentre la potencia, el voltaje y los amperios a plena carga. Estos números le ayudan a elegir el vfd adecuado. Si no ve los amperios a plena carga, puede calcularlos. Use esta fórmula para motores trifásicos:
I = P / (√3 × V × PF × η)
I significa corriente, P es potencia, V es voltaje, PF es factor de potencia y η es eficiencia. Por ejemplo, un motor de 7,5 kW a 415 V con un factor de potencia de 0,85 y una eficiencia de 0,9 utiliza aproximadamente 13,6 amperios. Añada un 20% más para seguridad. La corriente nominal final es de aproximadamente 16,3 amperios. Elija un vfd con un valor nominal de voltaje que coincida con su motor. Asegúrese de que la corriente nominal del vfd sea igual o superior a su número.
Consejo: Compruebe siempre la fase y la frecuencia en la placa de características del motor. Su vfd debe coincidir con estos datos.
Aquí tiene una lista ordenada sencilla para ayudarle a dimensionar su variador de CA:
Obtenga los datos del motor de la placa de características.
Encuentre o calcule la corriente a plena carga.
Añada un margen adicional por seguridad y fiabilidad.
Elija un vfd con voltaje y corriente nominales compatibles.
Tenga en cuenta factores como alta temperatura, cables largos y alto par de arranque.
Las normas de la industria indican que debe hacer coincidirel voltaje y la potencia nominal. Esto evita daños y mantiene el funcionamiento correcto. Algunos modelos de vfd tienen controles especiales para ayudarle a ajustar la velocidad y el par. Las funciones de ahorro de energía en las unidades vfd le ayudan a ahorrar dinero, especialmente si su carga cambia.
Capacidad de sobrecarga
Debe comprobar la capacidad de sobrecarga de su vfd. A veces, los motores necesitan par adicional durante un corto período. El vfd debe manejar esto sin apagarse. La mayoría de las unidades vfd industriales pueden suministrar más potencia durante un breve impulso.
Si su trabajo requiere alto par para arrancar o mover objetos pesados, elija un vfd con la capacidad de sobrecarga adecuada. Esto mantiene su motor seguro y evita tiempos de inactividad. Protege su equipo y mantiene todo en funcionamiento.
Nota: Verifique siempre el factor de servicio y los valores nominales de sobrecarga tanto del motor como del vfd. Esto le ayuda a evitar apagados inesperados.
Evitar sobredimensionar el variador de frecuencia
Conseguir un vfd demasiado grande puede causar problemas. Puede pensar que más grande es mejor, pero no lo es. Si el vfd es más del doble del tamaño del motor, desperdicia dinero y espacio. Las unidades vfd grandes pueden empeorar el control del par a baja velocidad. Pueden volver inestables los sistemas de lazo cerrado. También gasta más en espacio e instalación.
Mal control del par a baja velocidad
Sistemas de lazo cerrado inestables
Coste adicional y espacio desperdiciado
Debe igualar o situarse ligeramente por encima de los amperios a plena carga del motor para obtener los mejores resultados. Esto le da suficiente potencia para el uso normal y las sobrecargas breves. Evita problemas por sobredimensionamiento y mantiene su sistema funcionando bien.
Consejo: Siga las normas y certificaciones de la industria al elegir su vfd. Busque las marcas UL, CE, RoHS, IEEE 519 y NEC/CEC. Estas indican que el variador es seguro y funciona bien.
Hacer coincidir su vfd con su motor con el tamaño, la corriente y la capacidad de sobrecarga correctos mantiene su sistema seguro y funcionando bien. Evita errores y obtiene el mejor rendimiento de su variador de CA.

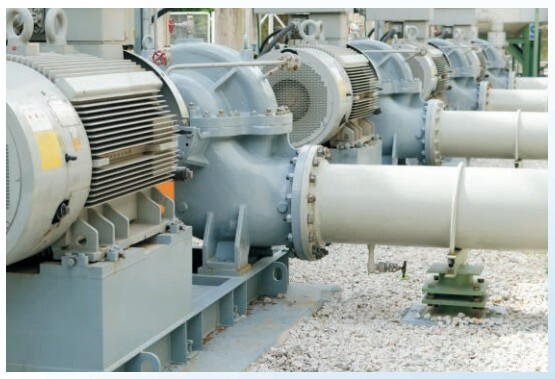

Evaluar la aplicación y las necesidades de carga
Tipo de carga y requisitos de par
Debe analizar el tipo de carga antes de elegir un variador de CA. Cada motor enfrenta características de carga diferentes. Algunas cargas necesitan par constante, mientras que otras necesitan más potencia en ciertos momentos. Las cargas de par variable se encuentran en ventiladores y bombas. Estas cargas ahorran energía cuando usa un variador de frecuencia. Las cargas de par constante, como transportadores y mezcladoras, necesitan el mismo par a todas las velocidades. Las cargas de impacto cambian la fuerza rápidamente y requieren una selección cuidadosa del variador. Las cargas de arranque necesitan par extra para comenzar a moverse.
Aquí tiene una tabla que muestra los tipos de carga comunes:
Debe hacer coincidir el par requerido con el tipo de carga. Si no lo hace, es posible que su motor no funcione bien. Canroon ofrece soluciones de variadores de CA para todas estas características de carga. Obtiene potencia fiable y eficiencia energética.
Regulación de velocidad y aceleración
Usted controla la velocidad de su motor con un variador de CA. Los variadores modernos le permiten regular la velocidad del 10% al 200%. Puede configurar rampas de arranque suave para reducir la corriente de entrada hasta en un 70%. Esto protege su motor y mantiene estable su proceso. Evita choques mecánicos y ahorra energía. Debe comprobar qué tan rápido necesita arrancar y detenerse su carga. Algunos trabajos requieren aceleración rápida, mientras que otros necesitan rampas lentas.
Consejo: Utilice funciones de arranque suave para mejorar la eficiencia energética y proteger su equipo.
Cinemática, dinámica e inercia
Debe conocer la dinámica de su carga. Las cargas de alta inercia necesitan más potencia y par para empezar a moverse. Las de baja inercia necesitan menos. Si su carga tiene alta inercia, debe elegir un variador de CA que pueda suministrar el par requerido. También debe comprobar cómo se mueve y se detiene la carga. Esto afecta la eficiencia energética y la selección del variador. Los variadores de CA Canroon manejan trabajos de alta y baja inercia. Obtiene arranques y paradas suaves, y ahorra energía.
Las cargas de alta inercia necesitan fuerte par y potencia.
Las cargas de baja inercia necesitan menos par.
Haga coincidir su variador de CA con las características de la carga para obtener la mejor eficiencia energética.
Debe considerar todos estos factores para elegir el variador de CA adecuado para su motor. Obtiene mejor rendimiento, ahorra energía y protege su equipo.
Considerar el entorno y la instalación
Temperatura y humedad
Debe comprobar la temperatura y la humedad donde coloque suvariador de CA. Los lugares calurosos pueden hacer que su motor se caliente demasiado y funcione peor. El aire húmedo puede causar óxido y problemas eléctricos. Si su variador de frecuencia está en un lugar caluroso o húmedo, debe usar refrigeración y protección. Las envolventes ayudan a mantener fuera el agua y el calor. Algunos lugares tienen gases nocivos como sulfuro de hidrógeno, cloro o amoníaco. Estos gases pueden dañar su variador de CA y su motor. Necesita envolventes y sistemas de refrigeración que mantengan su equipo seguro frente a estos peligros.
Consejo: Vigile siempre la temperatura y la humedad. Use ventiladores de refrigeración y cajas selladas en lugares difíciles.
Polvo y longitud del cable
El polvo puede bloquear el flujo de aire y hacer que su variador de CA se caliente demasiado. Limpie con frecuencia el polvo de los ventiladores y disipadores. Una buena refrigeración mantiene su motor seguro y ahorra energía. También debe gestionar la longitud del cable. Los cables largos pueden causar ruido eléctrico y empeorar el funcionamiento. Mantenga separados los cables de alimentación, motor y control. Use cables apantallados y cruce los cables de control en ángulo recto para evitar el ruido. La tabla siguiente muestra qué hacer:
Espacio de instalación
Necesita suficiente espacio para su variador de CA. Los espacios pequeños pueden bloquear el aire y provocar sobrecalentamiento. Deje espacio para los ventiladores de refrigeración y un mantenimiento sencillo. Si su motor está lejos del variador, use una buena gestión del cableado para evitar problemas eléctricos. El voltaje de modo común y los bucles de tierra pueden causar calentamiento y daños. Puede usar filtros, cables apantallados y una mejor puesta a tierra para proteger su sistema de CA.
Nota: Usar un variador de alta calidad con supresión de ruido ayuda a proteger la electrónica sensible y mantiene su sistema funcionando bien.
Mantiene su motor y su variador de CA seguros pensando en la temperatura, la humedad, el polvo, la longitud del cable y el espacio. Hace que su equipo funcione mejor, ahorra energía y lo protege.
Revisar las funciones del variador de frecuencia
Cuando elija un variador de CA, observe sus funciones. Estas funciones ayudan a que su motor funcione mejor y consuma menos energía. El variador de frecuencia adecuado hace más que cambiar la velocidad. Puede ahorrar energía, proteger su motor y ayudarle a planificar el futuro.
Métodos de control
Debe elegir el mejor tipo de control para su trabajo. Cada método de control cambia cómo funciona su motor y cuánta energía utiliza. Algunos métodos son fáciles de usar. Otros le brindan más control y mejores resultados. Aquí tiene una tabla que muestra los principales tipos de control:
Debe hacer coincidir el tipo de control con su carga y trabajo. Los ventiladores y las bombas suelen usar control escalar. Los robots y las máquinas CNC necesitan control vectorial o control directo del par para obtener mejores resultados.
Consejo: Elija el tipo de control correcto si quiere ahorrar energía y hacer que su motor funcione mejor.
Comunicación y E/S
Los variadores de CA modernos pueden conectarse a muchos otros sistemas. Puede usar diferentes formas de enviar y recibir señales. Esto le ayuda a supervisar, controlar y automatizar su motor. Aquí tiene una tabla con formas comunes de conexión:
Puede conectar su variador de CA a sistemas de edificio o de fábrica. Incluso puede usar dispositivos inalámbricos. Esto le ayuda a comprobar cómo funcionan las cosas y hacer cambios rápidamente.
Seguridad y expansión
Las funciones de seguridad mantienen su variador de CA y su motor protegidos contra daños. Debe buscar protección integrada y formas de añadir más componentes más adelante. Aquí tiene una tabla con funciones de seguridad importantes:
También debe pensar en lo que podría necesitar más adelante. Muchos variadores de CA le permiten añadir más E/S, tarjetas de comunicación o componentes de seguridad. Canroon le ofrece opciones para que pueda ampliar su sistema si lo necesita.
Nota: Verifique siempre la garantía y el soporte de su variador de CA. Un buen soporte le ayuda a solucionar problemas y mantiene su sistema funcionando.
Al revisar estas funciones, se asegura de que su variador de CA funcione bien, mantenga todo seguro y pueda crecer con sus necesidades. Obtiene mejor control, ahorra energía y ayuda a que su motor dure más.
Puede elegir el variador de CA adecuado para su motor siguiendo pasos sencillos. Primero, compruebe la potencia nominal y el voltaje. Luego, haga coincidir el variador de frecuencia con el tipo de carga. Después, piense en dónde lo instalará y cómo es el entorno de CA. Después de eso, revise las funciones de seguridad y los métodos de control. Por último, planifique cualquier mejora que pueda necesitar más adelante.
Cuando hace coincidir las especificaciones del variador de CA con su motor, ahorra energía. También reduce la tensión en su sistema y mejora su proceso. Su sistema de CA falla menos y dura más. Si necesita ayuda, Canroon puede apoyarle en cada paso.
Las decisiones inteligentes ayudan a que su sistema de CA funcione bien y le den mejores resultados.
FAQ
¿Qué es un variador de CA y por qué lo necesita?
Unvariador de CA controla la velocidad y el par de su motor de CA. Lo utiliza para ahorrar energía, proteger su equipo y mejorar su proceso. Le ayuda a adaptar el motor a su trabajo.
¿Cómo sabe si su motor de CA se adapta al variador de CA?
Comprueba la placa de características del motor para ver el voltaje, la potencia y los amperios a plena carga. Hace coincidir estos números con las especificaciones del variador de CA. Esto mantiene su sistema de CA seguro y funcionando bien.
¿Puede usar un variador de CA con cualquier motor de CA?
Puede usar un variador de CA con la mayoría de los motores de CA. Algunos motores necesitan ajustes especiales o refrigeración adicional. Siempre compruebe el tipo de motor y pregunte al fabricante si no está seguro.
¿Qué ocurre si instala el variador de CA en un lugar caluroso o polvoriento?
El calor y el polvo pueden dañar su variador de CA. Necesita ventiladores de refrigeración y aire limpio. Debe revisar el variador con frecuencia y mantener el polvo alejado. Esto ayuda a que su sistema de CA dure más.
¿Cómo conecta el variador de CA a otros sistemas?
Utiliza señales analógicas, entradas digitales o cables de red. Muchos variadores de CA permiten conectarse a sistemas de edificio o de fábrica. Puede supervisar y controlar su motor de CA a distancia.
