Se activa una bobina eléctrica. Esto crea un campo magnético intenso. Este campo genera corrientes parásitas rápidas en el metal, las cuales calientan rápidamente la pieza metálica.
Las antiguas calderas de gas desperdician tiempo y energía. El tratamiento térmico por inducción calienta áreas pequeñas en segundos. Ahorra energía y acelera el trabajo. Los nuevos sistemas le brindan un control total.
Utilice esta guía para aprender sobre el endurecimiento superficial. Mejorará la potencia, la frecuencia, la forma de la bobina y el temple para fabricar excelentes piezas metálicas.
Conclusiones clave
El tratamiento térmico por inducción utiliza campos magnéticos. Calientan las piezas metálicas muy rápidamente.
Las altas frecuencias calientan la capa superior. Las bajas frecuencias penetran profundamente.
El calentamiento por inyección única facilita el trabajo con formas complejas. El escaneo funciona bien para ejes largos.
Unos líquidos especiales controlan la velocidad de enfriamiento. Un buen enfriamiento evita que el metal se agriete.
El revenido reduce la tensión en el metal. Lo hace duro y resistente.
Los nuevos sistemas eléctricos ahorran energía. Las herramientas digitales permiten controlar fácilmente la configuración de la calefacción.
Fundamentos del tratamiento térmico por inducción
Puedes aprender el tratamiento térmico por inducción . Solo tienes que seguir unas sencillas reglas científicas. La electricidad de alta frecuencia transforma el metal rápidamente.
Principios electromagnéticos y calentamiento Joule
Ley de Faraday y corrientes de Foucault
La ley de Faraday demuestra que los campos magnéticos generan energía en el interior de los metales.
Una corriente alterna fluye a través de una bobina. Esta corriente genera un campo magnético rápido. Al colocar la pieza metálica en este campo, se producen corrientes turbulentas en el metal. Los ingenieros denominan a estas corrientes corrientes de Foucault.
Calentamiento Joule resistivo
Las corrientes parásitas generan un calor intenso. Estas corrientes combaten la resistencia natural del metal. Este calor se propaga rápidamente en zonas pequeñas.
Mecanismo de pérdida por histéresis : Los altos valores de permeabilidad magnética ayudan al arranque. Los valores oscilan entre 100 y 500. El metal genera calor por fricción. El movimiento magnético crea este calor. Esto ocurre por debajo de su punto crítico.
Dependencias térmicas : Las propiedades del metal determinan tus necesidades energéticas. El peso, la capacidad calorífica y la temperatura son importantes, ya que muestran tus necesidades energéticas exactas.
Profundidad de la piel y distribución de la corriente
Cálculos de profundidad de referencia
La corriente alterna se distribuye de forma desigual en el metal . La corriente máxima se mantiene cerca del borde. La corriente disminuye rápidamente cerca del núcleo.
Seleccione frecuencias altas para el flujo superficial. Las frecuencias bajas penetran profundamente en el acero.
Efectos de la resistividad eléctrica
Las propiedades del metal modifican su trabajo térmico:
Transitorios térmicos y cambios de fase
Histéresis por debajo del punto de Curie
La histéresis magnética facilita el calentamiento inicial. El metal pierde magnetismo en el punto de Curie. La temperatura debe alcanzar este valor.
Transiciones de estado no magnético
Los cambios en el metal siguen un cronograma estricto:
Fase inicial uniforme (0–12 segundos): La superficie y el núcleo se calientan simultáneamente. Esto ocurre antes de que se produzcan cambios magnéticos.
Formación transitoria de franjas calientes (16 segundos): Los puntos calientes aparecen rápidamente. El metal cruza la marca magnética.
Fase de amplificación (16–22 segundos): Las zonas calientes se vuelven mucho más profundas. Se extienden cerca de las líneas de transición.
Fusión de la capa no magnética (26-28 segundos): Las franjas calientes se encuentran y forman una capa superior lisa.
Ajuste la potencia durante estos cambios. Esto protege el metal de daños graves. Un buen tratamiento térmico por inducción crea piezas resistentes que soportan bien las altas tensiones. Los sistemas de inducción inteligentes lo hacen automáticamente.
Parámetros de control del tratamiento térmico por inducción
Observa los ajustes de la máquina para aprender sobre el tratamiento térmico por inducción . Pequeños cambios modifican el flujo de calor en el metal.
Las unidades de potencia Canroon ofrecen un gran control. Se adaptan rápidamente durante los ciclos de calentamiento.
Modulación por ancho de pulso sinusoidal (SPWM) : Genera señales. Convierte la corriente continua (CC) en corriente alterna (CA).
Sincronización mediante bucle de enganche de fase (PLL) : Realiza un seguimiento de los ángulos de potencia. Mantiene una integración a la red muy fluida.
Conversión del marco de referencia dq0 : Divide la potencia de CA. Establece la potencia activa y reactiva.
Lógica de control de caída de tensión : Modifica la potencia de salida. Ayuda a las máquinas a compartir la carga energética.
Control de retroalimentación de doble bucle : Utiliza dos bucles de potencia. Permite detectar cambios rápidos de carga.
Coincidencia de frecuencia y profundidad de caso
La elección de la frecuencia de la alimentación determina la profundidad de la dureza. Ajuste la frecuencia al tamaño de la pieza.
Efectos superficiales de alta frecuencia
Las altas frecuencias dirigen la potencia hacia los bordes. Úselas para ejes delgados. El calentamiento rápido detiene el crecimiento en profundidad.
Penetración profunda de frecuencia media
Las frecuencias medias impulsan la corriente a mayor profundidad. Úselas para ejes pesados y profundos. La potencia profunda crea capas uniformes.
Densidad de potencia y tiempo de residencia térmica
La densidad de potencia determina la velocidad de calentamiento. Equilibre la potencia para evitar defectos en el metal.
Reglas de densidad de kilovatios
Divide la potencia en kilovatios entre el área de la pieza. La alta densidad calienta las superficies rápidamente. La baja densidad protege los bordes afilados.
Límites de la conducción térmica
El calor se desplaza hacia los núcleos fríos. El metal absorbe el calor lentamente. Utilice los tiempos de exposición adecuados de forma natural.
Las redes de adaptación utilizan adaptadores en L para la transferencia de potencia. Convierten altos voltajes en altas corrientes.
Inductores y concentradores magnéticos
Las formas de las bobinas dirigen los campos magnéticos hacia las piezas. Las formas personalizadas crean un calentamiento uniforme.
Bobinas de una sola vuelta frente a bobinas de múltiples vueltas
Las bobinas de una sola vuelta calientan franjas estrechas. Las bobinas de varias vueltas calientan áreas amplias. Elija bobinas de una sola vuelta para escaneos rápidos. Elija bobinas de varias vueltas para trabajos estáticos.
Mantenga los espacios de aire cerrados para obtener un resultado óptimo.
Selección de concentradores de flujo
Los concentradores dirigen los campos magnéticos directamente a las zonas objetivo. Esto proporciona buenas ganancias:
Realineación del campo : Los concentradores desplazan los vectores magnéticos para corregir las trayectorias de las líneas.
Optimización del proceso : El bloqueo de campos magnéticos parásitos mejora el control de la calefacción.
Utilice materiales compuestos moldeables para obtener formas rígidas:
Relleno de irregularidades : El SMC moldeable rellena los espacios irregulares de cobre dentro de las bobinas pequeñas.
Eliminación de fugas en campo : El ajuste perfecto elimina por completo las fugas en campo.
Los nuevos materiales compuestos solucionan graves problemas de calor:
Control de campos 3D : Los materiales compuestos controlan fácilmente campos magnéticos 3D complejos.
Enrutamiento de flujo personalizado : Los materiales mixtos guían bien las trayectorias del campo magnético.
Una buena configuración garantiza el buen funcionamiento de los sistemas de tratamiento térmico por inducción . Una puesta a punto adecuada permite fabricar mejores piezas.
Endurecimiento por inducción y control microestructural
Controla el metal interior. Esto ayuda a dominar el endurecimiento superficial. La electricidad de alta velocidad altera rápidamente la estructura del metal. Crea capas exteriores resistentes. Protege los núcleos metálicos internos.
Cinética de austenización
Transformaciones de fase rápidas
El calentamiento rápido altera las reglas de fase normales. El calentamiento estándar actúa lentamente. El endurecimiento por inducción rápido añade calor rápidamente. Esto desplaza las marcas de transición hacia arriba.

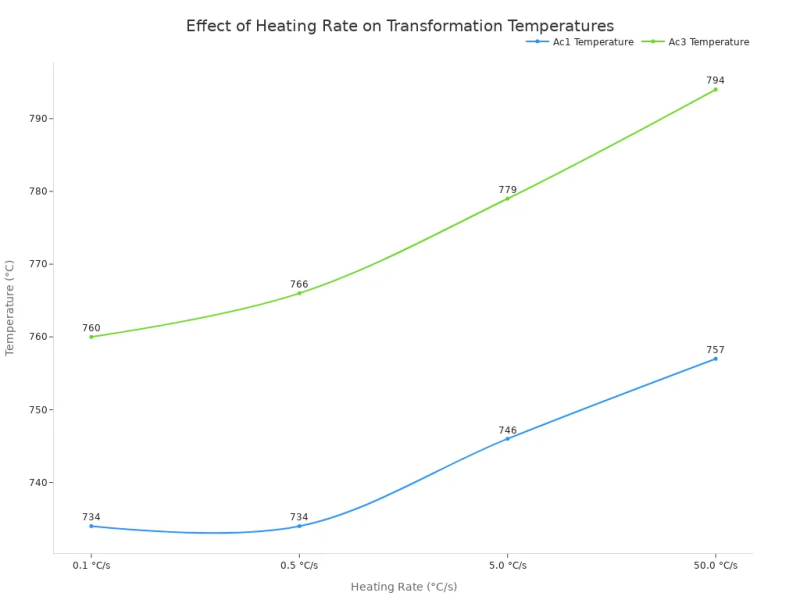

Un calentamiento más rápido eleva las marcas de temperatura Ac1 y Ac3. Estas aumentan entre 15 °C y 30 °C.
Establezca objetivos de temperatura más altos. Esto finaliza los cambios de fase del metal. La alta potencia aumenta el flujo atómico.
Supresión del crecimiento de los granos
La alta potencia detiene el crecimiento del grano durante el endurecimiento superficial por inducción . Utilice buenas estructuras iniciales. Mantenga los tiempos de calentamiento cortos.
Estructura previa templada y revenida (Q&T) : Utilice estructuras Q&T uniformes. El metal responde rápidamente al calentamiento por inducción . Los granos crecen muy poco.
Estructura normalizada de ferrita-perlita de grano fino : Mezclar ferrita fina y perlita de manera uniforme. Esto reduce los niveles de calor necesarios y detiene el crecimiento del grano.
Evitar los carburos grandes : Los carburos grandes requieren un tiempo de calentamiento más prolongado. Esto provoca el crecimiento del grano.
Controla estrictamente los ciclos de calentamiento. Evita el sobrecalentamiento y el descontrol térmico. El calor intenso provoca el crecimiento de los granos. Mantén los tiempos de remojo breves. Retén los granos finos. Esto permite soportar cargas pesadas.
Métodos de escaneo frente a métodos de calentamiento estático
Configuración de escaneo progresivo
Mueva piezas largas dentro de bobinas activas. Pase las piezas a través de campos magnéticos de forma constante. El movimiento continuo calienta pequeñas zonas secuencialmente. Escanee ejes largos fácilmente. Ahorre mucha energía.
Reglas de calentamiento de una sola dosis
El calentamiento estático de un solo disparo calienta zonas completas a la vez. Coloque las piezas en las bobinas fijas. Aplique alta potencia rápidamente. Mantenga las piezas inmóviles o gírelas.
Seleccione el calentamiento de una sola aplicación para lograr una dureza profunda y compleja. Seleccione las configuraciones de escaneo para ejes largos y rectos.
Ingeniería de sistemas de enfriamiento
Polímeros y agua descalcificadores
El temple enfría rápidamente el metal caliente. Esto crea martensita dura. El agua enfría rápidamente el metal. Un enfriamiento brusco agrieta las piezas de aleación. Los fluidos poliméricos regulan las velocidades de enfriamiento. El polímero deja películas que ralentizan la pérdida de calor inicial.
Los fluidos poliméricos más calientes enfrían el metal más lentamente. Controle de cerca la temperatura del fluido. Evite puntos blandos en las piezas. Un buen control del fluido completa los procesos de endurecimiento y revenido .
Dinámica del anillo de pulverización
Los anillos rociadores proyectan líquido a alta velocidad sobre metal caliente. Los anillos de enfriamiento se montan detrás de las bobinas de escaneo.
Incline las boquillas de pulverización para evitar que la serpentina salpique.
Mantenga una presión constante del líquido para romper el vapor rápidamente.
Utilice patrones de agujeros uniformes para evitar zonas blandas.
Un buen sistema de anillos de pulverización garantiza capas superficiales duras.
Revenido y recocido posteriores al tratamiento
Finaliza ahora los pasos de endurecimiento y revenido . Consigue un equilibrio entre resistencia y flexibilidad en las piezas.
Templado por inducción subcrítica
Ciclos de templado rápido
Acelere su línea de producción con este proceso. Establezca objetivos de temperatura más altos para ablandar la martensita rápidamente.
Mecanismos de recuperación de la dureza
El revenido rápido libera la tensión atrapada en el acero. El metal se calienta por debajo de su punto crítico. La energía aplicada rápidamente aumenta la tenacidad sin perder dureza superficial.
Recocido y normalización
Homogeneización de microestructuras forjadas
El forjado pesado provoca irregularidades en el espacio entre los metales. Utilice un tratamiento térmico por inducción para corregir estos defectos. El paso rápido de la bobina distribuye la energía a través de las piezas en bruto.
Procesos de refinamiento de grano
Este ciclo de calentamiento rompe los granos grandes. Calienta el acero más allá de su punto máximo. Los rápidos pasos de la bobina crean granos pequeños y uniformes.
Procedimientos para aliviar el estrés
Mitigación de la tensión residual
La soldadura genera una tensión profunda en las uniones. Aplique un tratamiento térmico por inducción para eliminar estas tensiones.
Alivio térmico localizado
Siga estos pasos para aliviar la tensión de la soldadura:
Aplicación de precalentamiento : Caliente las zonas base antes de unirlas. Esto reduce las zonas de calor alrededor de las soldaduras y evita la acumulación prematura de tensiones.
Calentamiento por inducción selectivo : Aplique calor solo a las zonas de soldadura. Ajuste el calor sin calentar las zonas cercanas.
Recocido y enfriamiento controlado : Mantener el calor para eliminar las tensiones internas. El enfriamiento lento evita el choque térmico y la tensión.
Tratamiento térmico de aleaciones no ferrosas
Los metales sin hierro soportan el calor de forma diferente. Debes modificar la configuración de la máquina para adaptarla a ellos.
Procesamiento de aluminio y cobre
Gestión de la alta conductividad térmica
El aluminio y el cobre disipan el calor rápidamente. Estos metales conducen el calor con gran rapidez. Los hornos convencionales desperdician energía en ellos. Las corrientes de alta frecuencia aplican energía a las superficies, generando calor en las zonas objetivo. El calentamiento rápido evita la pérdida de calor hacia el interior del material.
Parámetros de tratamiento de la solución
Los metales no ferrosos requieren un control preciso de la temperatura. Los elementos mezclados deben fundirse para formar el metal. El calentamiento rápido acelera este proceso, evitando que se fundan los bordes de baja temperatura. Esto permite completar el proceso con gran rapidez. El enfriamiento rápido con agua mantiene los elementos en su interior.
Consejo: El cobre necesita más corriente para calentarse.
Titanio y superaleaciones
Requisitos de blindaje inerte
El titanio caliente absorbe gases del aire. El oxígeno vuelve muy frágiles los bordes del titanio. Es necesario cubrir las bobinas con argón. Los sistemas de inducción cerrados protegen el metal del oxígeno. Un gas limpio mantiene las superficies muy seguras.
Controles de uniformidad térmica
Las superaleaciones de níquel requieren niveles de calor precisos. Estos metales transfieren el calor con bastante lentitud. Es fundamental equilibrar la densidad de potencia para evitar puntos calientes. Las bobinas multizona distribuyen el calor de manera muy uniforme. Los pirómetros inteligentes monitorizan la temperatura en tiempo real. Este control preciso garantiza la fiabilidad de las piezas.
Prevención de defectos y control de calidad
Un buen control evita costosos defectos en el metal. Ajuste los parámetros clave para solucionar problemas de endurecimiento .
Mitigación de la distorsión y el agrietamiento
Control del gradiente térmico
Los cambios bruscos de temperatura deforman las piezas metálicas. Equilibra la potencia para evitar choques térmicos repentinos. Reduce el calor en las esquinas para disminuir la tensión. Utiliza bobinas lisas para distribuir la energía.
Control de fase de vapor de enfriamiento
El vapor inestable provoca un enfriamiento desigual. Ajuste los pasos del proceso para corregir los defectos de enfriamiento:
Para eliminar zonas blandas y baja dureza:
Reduzca la proporción de la mezcla de polímero extintor.
Acelera el flujo y limpia los orificios de pulverización.
Enfríe su fluido de enfriamiento general.
Para reducir la distorsión de la pieza:
Añade más polímero para un enfriamiento más lento.
Calienta el líquido de enfriamiento.
Menor presión de pulverización y caudal de fluido.
Espera más tiempo antes de enfriar el metal.
Ensayos no destructivos y metalúrgicos
Verificación de la profundidad del caso
Las pruebas seguras comprueban rápidamente las capas superiores duras. Las herramientas de corrientes de Foucault miden la profundidad de forma segura. Los dispositivos ultrasónicos inspeccionan los límites internos en el interior.
Protocolos de inspección de grietas
Las pruebas con tinte revelan rápidamente pequeñas grietas en la parte superior. Revise los dientes de los engranajes después de un enfriamiento rápido. Las revisiones rápidas evitan que las piezas defectuosas avancen.
Monitoreo automatizado de procesos
Pirometría de circuito cerrado
Los sistemas digitales Canroon controlan automáticamente la calefacción. Los sensores integrados miden constantemente la temperatura de la superficie. Estos sistemas inteligentes ajustan la potencia rápidamente. Los registros de datos guardan el historial de calefacción para mayor seguridad.
Sistemas de monitorización de energía
Las unidades digitales controlan el consumo de energía de cada componente. Monitorea el uso de energía para detectar el desgaste de la bobina. Las configuraciones estables proporcionan dosis de calor precisas. Los sistemas inteligentes cortan la energía cuando los niveles varían.
El tratamiento térmico por inducción se aprende utilizando las herramientas adecuadas. Se ajustan la frecuencia, la potencia, la forma de la bobina y el enfriamiento. Los sistemas eléctricos modernos, como los de Canroon, funcionan con un alto grado de precisión. Logran que cada pieza metálica sea muy resistente y uniforme.
¡Revisa tus herramientas antiguas hoy mismo! ¡Actualízalas para ahorrar energía!
Preguntas frecuentes
¿Qué es el tratamiento térmico por inducción?
Definición rápida: Calentamiento electromagnético directo para metales.
Se utilizan campos magnéticos. Calientan rápidamente las piezas metálicas. Las corrientes eléctricas fluyen en su interior. Generan calor preciso. Este proceso ahorra energía. Acelera el trabajo.
¿Cómo mejora la calidad de las piezas el tratamiento térmico por inducción?
Calientas zonas específicas. No calientas la pieza completa. Este control evita la deformación. Previene daños internos. El tratamiento térmico moderno crea piezas resistentes. Los resultados son siempre los mismos.
¿Por qué debería elegir el endurecimiento por inducción en lugar de los métodos de horno?
Los sistemas de calefacción tradicionales tardan horas. Desperdician energía. El endurecimiento por inducción aumenta la resistencia de la superficie en segundos. Ahorras energía. Reduces las emisiones de carbono. Tu habitación se mantiene más fresca.
¿Qué papel desempeña el templado después del endurecimiento?
El acero duro se rompe fácilmente bajo cargas pesadas. Se realiza un templado. Este libera las tensiones internas. Devuelve la tenacidad al metal. Este paso equilibra la dureza superficial. Mejora la resistencia interna.
¿Es posible procesar metales no ferrosos con sistemas de inducción?
¡Sí! Se puede calentar aluminio. Se puede calentar cobre y titanio. Estos metales requieren frecuencias más altas. Requieren ajustes de potencia personalizados. Se mantiene la máxima resistencia. Se evitan los daños superficiales.
¿Cómo se elige la frecuencia adecuada para cada pieza?
Verifique la profundidad de la carcasa que desea alcanzar. Las altas frecuencias calientan los bordes exteriores del eje. Las frecuencias más bajas penetran más profundamente, llegando a núcleos de acero grueso. Ajuste la frecuencia según sus objetivos.
