Elegir el equipo portátil adecuado para PWHT requiere equilibrar cuidadosamente los detalles técnicos. Debe comprobar el tipo de metal, el espesor de la pared de la tubería, la alimentación eléctrica disponible en el lugar de trabajo y las normas oficiales de seguridad, como las normas ASME o API.

Trabajar al aire libre plantea verdaderos desafíos físicos para los trabajadores. Con frecuencia deben afrontar un calentamiento desigual en tuberías gruesas, una potencia limitada de los generadores y estrictas inspecciones en el lugar de trabajo. Superar estos problemas de campo requiere maquinaria de calentamiento potente y prácticas de trabajo cuidadosas.

Esta sencilla guía de selección de 5 pasos le ayuda a tomar las mejores decisiones técnicas. Los ingenieros de soldadura, los responsables de calidad y los equipos de compras pueden elegir fácilmente los sistemas adecuados para trabajos industriales importantes.

Conclusiones clave

• Compruebe el tipo de metal y el espesor de la pared para cumplir las normas oficiales de seguridad ASME y API.

• Elijasistemas de inducción en lugar de almohadillas de resistencia para obtener un calentamiento más rápido y reducir el consumo energético.

• Asegúrese de que la tensión eléctrica de su calentador coincida con la de su generador portátil para evitar pérdidas de potencia.

• Utilice gestores digitales de calor y registradores automáticos de temperatura para obtener informes térmicos precisos.

• Calcule los costes totales incluyendo el consumo de combustible del generador y las piezas de repuesto antes de realizar la compra.

Especificaciones de la pieza y requisitos del código PWHT

Composición del material y espesor de pared

La selección de materiales comienza comprobando la composición exacta de la aleación. Debe calcular el equivalente de carbono para prever los riesgos de fisuración durante la fabricación de tuberías. Un alto contenido de carbono hace que el metal sea más duro y aumenta las tensiones internas.

El espesor de la pared modifica la forma en que las uniones metálicas retienen el calor. Las piezas gruesas acumulan tensión y necesitan una mayor potencia térmica. Además, ASME Section I y ASME B31.1 exigen un tratamiento térmico postsoldadura para el acero P91 con cualquier espesor. No se permiten excepciones de espesor para materiales de tubería P91.

Programas térmicos de los códigos ASME y API

Debe consultar los manuales de códigos industriales para establecer planes de calentamiento seguros. Estas normas indican las temperaturas exactas de mantenimiento, las velocidades de calentamiento y las etapas de enfriamiento controlado para los trabajos en campo.

Para materiales P-No. 1, incluido A333 Gr.6, el PWHT es obligatorio únicamente cuando el espesor nominal supera los 20 mm. Con un espesor igual o inferior a 20 mm, el PWHT no es necesario según B31.3 Table 331.3.1.

El tamaño de la tubería determina los límites requeridos del tratamiento térmico conforme a las directrices de ASME B31.3. El espesor de control se determina seleccionando el menor valor entre el espesor de soldadura y el espesor del material.

Debe elegirequipos móviles de calentamiento capaces de alcanzar temperaturas objetivo exactas. Seguir programas térmicos precisos protege la resistencia estructural y permite superar las comprobaciones de control de calidad en el lugar de trabajo.

Selección de tecnologías de equipos portátiles para PWHT

Almohadillas de calentamiento por resistencia y elementos cerámicos

Para geometrías de tubería estándar, suele elegirse el uso de almohadillas eléctricas cerámicas de calentamiento por resistencia. Los operadores colocan calentadores de almohadilla cerámicos flexibles, como la serie CP6, directamente alrededor de diámetros de tubería específicos. Estas almohadillas funcionan bien en configuraciones de uniones sencillas y operaciones estándar de precalentamiento. Sin embargo, los sistemas de resistencia presentan una eficiencia energética moderada durante ciclos térmicos prolongados. El calor se escapa al entorno a través de los elementos expuestos. Los largos periodos de calentamiento inicial también aumentan las pérdidas energéticas durante las operaciones en campo.

Un mantenimiento cuidadoso conserva el hardware de calentamiento durante los exigentes turnos en el lugar de trabajo. Una manipulación adecuada evita la rotura de los cordones cerámicos y los cortocircuitos eléctricos.

Una almohadilla cerámica industrial de calidad para calentamiento de soldadura puede durar entre 5 y 10 años con el cuidado adecuado.

Debe evaluar estas pérdidas térmicas y las necesidades de mantenimiento del equipo al seleccionar su equipo PWHT de campo. El calentamiento por resistencia sigue siendo una opción práctica para proyectos pequeños con requisitos geométricos básicos.

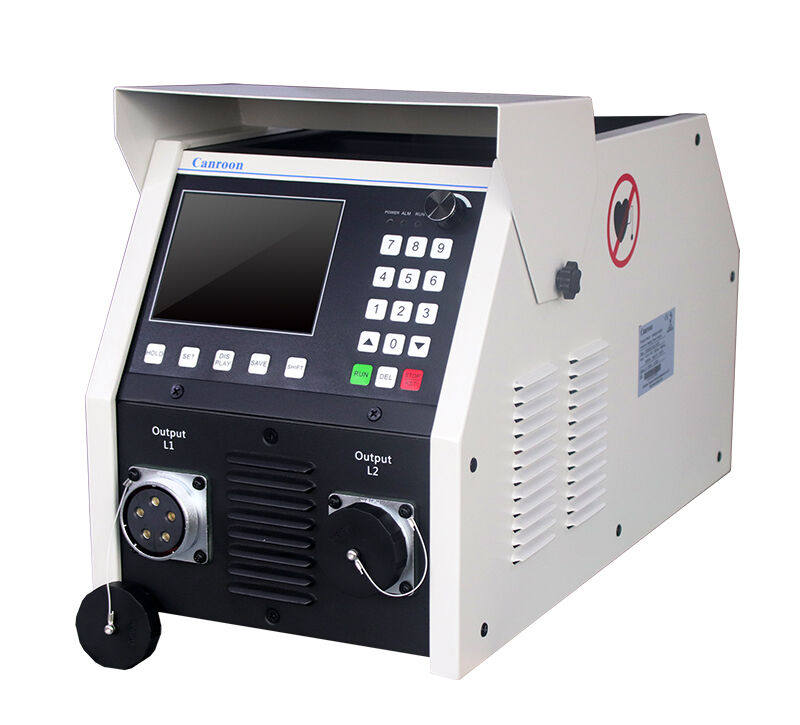

Sistemas de inducción de alta eficiencia de Canroon

La moderna tecnología IGBT de estado sólido de lossistemas de inducción Canroon transforma las operaciones de calentamiento en campo. El calentamiento por inducción de alta frecuencia genera energía térmica directamente dentro del metal de la pieza. Este proceso de inducción magnética elimina los retrasos en la transferencia térmica a través de paredes de tubería gruesas. Se obtienen tiempos de preparación rápidos y un control térmico localizado preciso en tuberías de pared gruesa sin instalar mantas aislantes pesadas.

La selección del método de calentamiento adecuado requiere evaluar diferencias clave de rendimiento:

• Tratamiento térmico por inducción: altamente eficiente, con pérdidas mínimas y menores costes operativos a lo largo del tiempo.

• Tratamiento térmico por resistencia: menos eficiente debido a las pérdidas energéticas en los elementos y el entorno, con costes operativos más elevados.

Las unidades de inducción Canroon convierten directamente la energía eléctrica en calor localizado dentro de la pared de la tubería. Se eliminan los largos periodos de retraso térmico durante los ciclos críticos de mantenimiento. Los equipos industriales reducen los costes energéticos totales y cumplen las estrictas normas de procesamiento térmico. Los equipos PWHT avanzados proporcionan a los responsables de calidad un control total sobre las rápidas velocidades de calentamiento en lugares de trabajo complejos. Este rendimiento fiable acelera la finalización de proyectos de fabricación de tuberías industriales pesadas.

Alimentación eléctrica del lugar, portabilidad y limitaciones del trabajo

Compatibilidad entre el generador de campo y la tensión de entrada

Los lugares de trabajo remotos rara vez disponen de una alimentación estable de la red eléctrica. Debe utilizar generadores diésel portátiles para alimentar sus equipos de procesamiento térmico. Los cambios de velocidad del generador suelen provocar grandes caídas de tensión durante los consumos elevados. Las cargas eléctricas desequilibradas fuerzan los motores portátiles y modifican las temperaturas objetivo. Estas variaciones de potencia interrumpen el ciclo de calentamiento controlado y pueden provocar fallos costosos en las soldaduras. Antes de conectar las máquinas a los grupos electrógenos, debe calcular cuidadosamente las necesidades totales de potencia.

Los sistemas de calentamiento modernos aceptan un amplio rango de tensiones de entrada primaria sin perder potencia. Los equipos con transformadores primarios multitoma admiten niveles industriales estándar, como alimentación trifásica de 480 voltios y 600 voltios. Una tensión de línea estable mantiene constante la corriente que circula por las bobinas de calentamiento. Al elegir unidades de potencia con disyuntores integrados, protege las placas de control internas sensibles frente a las sobretensiones repentinas del generador. Adaptar directamente el tamaño del generador a las necesidades de potencia de la máquina evita paradas inesperadas del calentamiento durante los tiempos críticos de mantenimiento.

Espacio ocupado, movilidad y resistencia a condiciones meteorológicas adversas

La distribución del lugar de trabajo plantea grandes problemas de espacio para los equipos de campo. Las zanjas estrechas de tuberías y los andamios abarrotados de las refinerías ofrecen poco espacio para instalar equipos voluminosos. Necesitaequipos PWHT compactos que su equipo de soldadura pueda desplazar rápidamente entre zonas de trabajo reducidas.

Las condiciones meteorológicas adversas ponen a prueba la fiabilidad de las máquinas durante los turnos al aire libre. El polvo, la lluvia intensa y el calor extremo pueden dañar rápidamente los equipos electrónicos industriales sin protección. Los bastidores de acero resistentes protegen los componentes exteriores durante el transporte industrial pesado. Proteja sus equipos de trabajo eligiendo unidades de potencia instaladas en armarios resistentes con clasificación NEMA 3R o IP23. Las cajas de control selladas mantienen la humedad alejada de los circuitos internos, mientras que los ventiladores de refrigeración activos evitan el sobrecalentamiento. La compra de equipos PWHT duraderos garantiza un trabajo continuo y mantiene el avance del proyecto sin costosas demoras en campo.

Control avanzado de temperatura y registro de datos

Sistemas digitales de control PID en lazo cerrado

Los sistemas digitales de control PID en lazo cerrado mejoran lostratamientos térmicos en campo al ajustar constantemente la potencia de salida. Se conectan sensores de termopar directamente a la superficie metálica. El procesador principal lee continuamente las variaciones de temperatura y modifica inmediatamente la potencia de salida para adaptarse a la rampa térmica objetivo. Este control en tiempo real evita peligrosos picos de temperatura durante las etapas clave del procesamiento. Las unidades de calentamiento mantienen una elevada precisión de la temperatura objetivo en lugares de trabajo exigentes.

Se mantienen las temperaturas exactas de mantenimiento exigidas por códigos estrictos de soldadura, como las normas ASME. La unidad también gestiona las velocidades de enfriamiento con gran precisión. Puede establecer trayectorias de enfriamiento específicas mediante la pantalla de control digital. El sistema reduce lentamente la potencia de salida a medida que se enfría la soldadura estructural. Esta reducción gradual del calor evita tensiones internas y fisuras metálicas en las uniones de tubería gruesas.

Registradores térmicos automatizados multizona

Los registradores térmicos automatizados multizona gestionan simultáneamente varios canales de sensores en formas complejas de tuberías. Se colocan sensores individuales en el centro de la soldadura, la zona afectada por el calor y los metales base cercanos. El registrador mide las variaciones térmicas en distintas áreas de la unión. Puede supervisar el equilibrio térmico en paredes de espesor desigual sin ajustar controles manuales. Varias zonas térmicas reciben entradas de potencia equilibradas durante cada ciclo del proyecto.

Los registradores modernos guardan registros térmicos precisos en una memoria digital segura durante todo el proceso de tratamiento térmico. Estas máquinas sustituyen a los poco fiables registradores de gráficos de papel en los lugares de trabajo con gran actividad. Los responsables de calidad pueden consultar los gráficos térmicos digitales directamente en las pantallas internas del sistema.

Los flujos de trabajo automatizados del registro de datos multicanal supervisan continuamente sin intervención manual y proporcionan informes generados previamente que reducen a la mitad el tiempo de preparación de auditorías.

Puede transferir rápidamente los registros térmicos verificados a las bases de datos de los clientes mediante sencillas unidades USB. Los archivos digitales eliminan los errores de registro manual durante los largos turnos nocturnos. Proporciona a los inspectores del lugar pruebas completas de cumplimiento de los códigos antes de trasladar las herramientas térmicas a la siguiente zona de trabajo.

Coste total de propiedad de los equipos PWHT

Eficiencia energética y costes de consumibles

Determinar el precio real de losequipos portátiles PWHT implica mirar más allá del precio de compra. Debe comprobar el consumo diario de energía junto con los costes de reparación a largo plazo. Los calentadores de resistencia estándar pierden mucho calor en el aire libre. Esta energía desperdiciada hace que los generadores consuman combustible adicional durante los mantenimientos térmicos prolongados. Los sistemas de inducción modernos envían el calor magnético directamente a la pared de la tubería. De este modo, se ahorra considerablemente en costes diarios de combustible durante los trabajos de calentamiento prolongados.

Las piezas de desgaste también aumentan con el tiempo los costes diarios de trabajo. Las almohadillas cerámicas se rompen fácilmente debido a cambios bruscos de temperatura y a una manipulación brusca. Los trabajadores deben sustituir con frecuencia los cordones cerámicos agrietados y los cables rotos.Las bobinas de calentamiento por inducción sufren muy pocos daños durante las operaciones diarias normales. Se compran menos piezas adicionales y se generan menos residuos en los grandes proyectos de campo.

Asistencia del proveedor, fiabilidad y garantía

Las máquinas averiadas provocan costosas demoras en programas de trabajo ajustados. Necesita una sólida asistencia del vendedor para mantener los proyectos térmicos en marcha sin largas interrupciones. Obtener rápidamente piezas de repuesto protege el calendario principal de trabajo cuando el equipo falla de forma inesperada. Los buenos fabricantes de equipos ofrecen una sólida formación técnica y asistencia en campo. Esta ayuda permite a su equipo resolver rápidamente configuraciones complejas en lugares remotos.

Debe revisar detenidamente las condiciones completas de la garantía antes de comprar cualquier equipo nuevo. Los principales fabricantes respaldan sus unidades térmicas con sólidas garantías de varios años. Estos planes cubren los principales componentes electrónicos de potencia y las placas de control internas. Comprar equipos de calidad respaldados por equipos técnicos cualificados reduce los costes totales a largo plazo.

La selección de herramientas de calentamiento modernas requiere una buena planificación técnica. Proteja sus trabajos de tuberías siguiendo cinco pasos clave:

• Compruebe las normas de los códigos ASME y API para sus metales específicos.

• Adapte las necesidades de potencia de la máquina a la potencia del generador del lugar de trabajo.

• Elija la tecnología de calentamiento por inducción o resistencia más adecuada para las formas de sus tuberías.

• Asegúrese de disponer de controles PID digitales precisos y registradores automáticos de temperatura.

• Calcule todos los costes a largo plazo, como el consumo de combustible del generador y las piezas de repuesto.

La compra de equipos PWHT portátiles de calidad permite ahorrar con el tiempo al reducir las demoras en el lugar de trabajo y las facturas de energía. Hable hoy con los expertos técnicos de Canroon para obtener los tamaños de equipo adecuados y asistencia en campo para su proyecto.

Preguntas frecuentes

¿Cuándo exige ASME B31.3 el tratamiento térmico postsoldadura para el acero al carbono?

ASME B31.3 exige el tratamiento térmico postsoldadura para el acero al carbono P-No. 1 si la pared tiene más de 20 mm de espesor. Las tuberías más delgadas no necesitan este calentamiento adicional. Compruebe el espesor de su metal conforme a los requisitos del código antes de comenzar el trabajo.

¿Por qué debe elegir el calentamiento por inducción en lugar de las almohadillas cerámicas de resistencia para tuberías gruesas?

Los sistemas de inducción generan calor directamente dentro del metal de la tubería mediante campos magnéticos. Este método evita los retrasos en la transferencia de calor a través de paredes gruesas. Se obtiene una preparación más rápida, se pierde menos calor y se gasta menos combustible en trabajos de gran envergadura.

¿Se pueden utilizar equipos PWHT portátiles con generadores diésel del lugar de trabajo?

Sí, puede alimentarequipos PWHT portátiles con generadores del lugar de trabajo. Elija unidades de potencia equipadas con disyuntores y transformadores multitoma. Estos componentes protegen los equipos electrónicos sensibles frente a las caídas repentinas de tensión del generador y mantienen estable la corriente de calentamiento.

¿Cómo simplifican los registradores digitales automatizados las auditorías de calidad en campo?

Los registradores automatizados multizona guardan los datos de temperatura directamente en una memoria digital segura. Los inspectores del lugar pueden consultar fácilmente los gráficos térmicos digitales en las pantallas internas. Los archivos terminados pueden transferirse rápidamente mediante unidades USB, reduciendo a la mitad el tiempo de preparación de auditorías.
