Notará diferencias importantes al comparar el control vectorial VFD con el control V/f. El control vectorial VFD permite gestionar la velocidad y el par de forma muy eficaz, lo que ayuda a lograr un rendimiento constante en aplicaciones exigentes. Por otro lado, el control V/f es más fácil de configurar y más económico, lo que lo hace adecuado para tareas sencillas de control de velocidad. Los expertos sugieren que el control vectorial funciona mejor y proporciona un control más preciso, mientras que el control V/f es adecuado para operaciones estándar. Debe elegir entre el control vectorial VFD y el control V/f en función de sus necesidades de rendimiento, la complejidad de la configuración y su presupuesto. Canroon ofrece ambas opciones para su sector.

Conclusiones clave

• El control V/f es fácil de usar y económico. Funciona bien para tareas sencillas como ventiladores y bombas. El control vectorial ofrece un mejor control de velocidad y par. Es ideal para tareas exigentes como robots y máquinas CNC. Elija el control V/f si busca una configuración sencilla y ahorrar dinero. Elija el control vectorial si necesita un alto rendimiento y un menor consumo de energía. El control V/f mantiene la tensión y la frecuencia constantes. El control vectorial permite ajustar parámetros para obtener un mejor par. Considere sus necesidades y su presupuesto antes de elegir entre el control vectorial VFD y el control V/f.

Conceptos básicos del control V/f

Principio de control V/f

El control V/F es una de las formas más sencillas de gestionar la velocidad de un motor eléctrico. Este método, conocido como control de voltaje a frecuencia, ajusta la velocidad del motor mediante cambios en la frecuencia de la electricidad suministrada. El proceso es similar al del acelerador de un coche: al aumentar la frecuencia, el motor gira más rápido; al disminuirla, reduce su velocidad. El control V/F mantiene el voltaje y la frecuencia en equilibrio, lo que permite que el motor funcione de forma fluida.

• El control v/f significa control de "voltaje a frecuencia".

• La velocidad del motor se ajusta cambiando la frecuencia de la electricidad.

• Este método es como usar el pedal del acelerador para controlar la velocidad.

Cómo funciona el control V/f

El control V/f utiliza un método sencillo pero eficaz. Se mantiene una relación constante entre voltaje y frecuencia. Para acelerar el motor, se aumentan simultáneamente tanto el voltaje como la frecuencia. Para desacelerar, se reducen ambos. Esta técnica es importante para aplicaciones como ventiladores y bombas, donde se necesita controlar la velocidad pero no se requiere un par motor muy preciso. El control V/f permite una aceleración y desaceleración suaves, evitando sacudidas o paradas bruscas del motor.

Ventajas del control V/f

Encontrará varias ventajas al utilizar el control v/f para el control del motor:

• Es una forma rentable de controlar la velocidad del motor.

• Con un solo variador puedes controlar más de un motor, lo que te permite ahorrar dinero.

• El control v/f proporciona arranques y paradas más suaves.

• Muchas aplicaciones básicas no necesitan las funciones adicionales de los sistemas avanzados, por lo que el control v/f satisface sus necesidades sin costes ni complejidad adicionales.

Consejo: Para máquinas sencillas como cintas transportadoras, ventiladores y bombas, el control v/f suele proporcionar todo el rendimiento necesario.

Limitaciones del control V/f

Si bien el control v/f funciona bien para muchas tareas, debe conocer sus limitaciones:

• No ofrece una alta precisión, por lo que no es adecuado para máquinas CNC ni robots.

• El control v/f reacciona lentamente a los cambios rápidos de carga, lo que puede provocar retrasos en el par motor.

• La regulación de la velocidad es limitada, por lo que es posible que observe cambios en la velocidad si la carga se desplaza.

• A bajas velocidades, el control v/f puede no proporcionar suficiente par motor a menos que se ajuste el sistema cuidadosamente.

Si necesita una velocidad o un par motor muy precisos, quizás le convenga considerar otros métodos de control del motor.

Descripción general del control vectorial

Principio del control vectorial

El control vectorial permite controlar los motores de forma inteligente. Separa la corriente de excitación de la corriente de par, lo que permite medir y gestionar el vector de corriente del estator. Con este método, se puede controlar el par con gran precisión. Además, es posible modificar la frecuencia y el voltaje de forma independiente, sin necesidad de cambiarlos simultáneamente. Esto ayuda a mantener el par constante, incluso ante variaciones de velocidad.

• El control vectorial divide la corriente de excitación y la corriente de par.

• Puedes medir y gestionar el vector de corriente del estator para obtener un mejor par motor.

• Puedes cambiar la frecuencia y el voltaje en tiempo real.

Cómo funciona el control vectorial

El control vectorial utiliza algoritmos matemáticos inteligentes y herramientas de retroalimentación. Estas permiten visualizar el campo magnético dentro del motor. Se pueden modificar el voltaje y la frecuencia de forma independiente, lo que proporciona un par motor constante, incluso a baja velocidad o en reposo. El control vectorial permite que el motor reaccione rápidamente a los cambios, lo que resulta ideal para aplicaciones que requieren alta precisión.

• El control vectorial permite cambiar únicamente el voltaje y la frecuencia.

• Las matemáticas y la retroalimentación te ayudan a visualizar el campo magnético del motor.

• Se obtiene un par motor constante, incluso cuando el motor funciona a baja velocidad.

Ventajas del control de vectores

El control vectorial tiene muchas ventajas. Mantiene un rendimiento constante, incluso con cambios rápidos de carga. Esto es importante para máquinas CNC, robots y ascensores. Permite un control preciso de la posición y la velocidad. En lavadoras, mejora el control de los ciclos.

El control vectorial proporciona un mejor control del par y la velocidad, una mayor eficiencia y funciona bien para trabajos pesados.

• Los robots se mueven con fluidez y precisión.

• Los ascensores funcionan de forma segura y sin sacudidas.

• Las lavadoras pueden realizar mejores ciclos de lavado.

Limitaciones del control de vectores

El control de vectores presenta algunas dificultades. Se necesita personal capacitado para configurar y reparar estos sistemas. A veces, las empresas pierden trabajadores cualificados y la formación es lenta. No todos los lugares utilizan el control de vectores de la misma manera. Algunas normativas no se ajustan a los avances científicos, por lo que la implementación de nuevas herramientas puede ser lenta.

• Se necesita personal capacitado para el control de vectores.

• No todos los lugares utilizan el control vectorial de la misma manera.

• Es posible que las normas tarden en adaptarse a las nuevas tecnologías.

Comparación entre el control vectorial del variador de frecuencia y la relación V/f

Diferencias en los métodos de control

Existen grandes diferencias entre el control vectorial VFD y el control V/F. El control V/F utiliza un método sencillo que mantiene el voltaje y la frecuencia equilibrados, lo cual funciona bien para aplicaciones básicas de motores. El control vectorial emplea matemáticas avanzadas y divide el par y las corrientes de excitación, permitiendo controlar cada una de ellas para obtener mejores resultados. Los inversores con control de frecuencia variable suelen utilizar el control vectorial para aplicaciones exigentes.

Nota: El control V/f es fácil de usar y adecuado para tareas sencillas. El control vectorial ofrece más opciones y mejores resultados para tareas más complejas.

Rendimiento y par motor

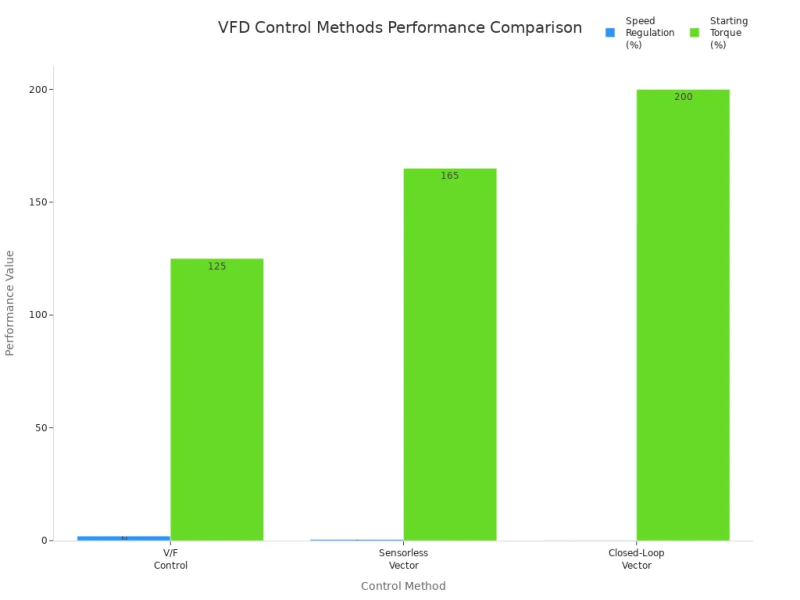

Desea que su motor reaccione rápidamente y mantenga un par constante. El control vectorial VFD y el control V/F no son lo mismo en este caso. El control vectorial proporciona una alta precisión de par y una respuesta rápida. El control V/F proporciona un par promedio y una respuesta más lenta. La siguiente tabla muestra estas diferencias:

El control vectorial permite modificar la velocidad y el par con precisión. Reacciona rápidamente a los cambios de carga, lo que lo hace ideal para trabajos que requieren alta precisión y control de velocidad. El control V/f funciona bien con ventiladores y bombas, pero puede ser lento si la carga cambia rápidamente.

Complejidad y configuración

Debes considerar la dificultad de configuración de cada método. El control vectorial VFD y el control V/F difieren considerablemente en complejidad. El control V/F es sencillo y se instala rápidamente. El control vectorial requiere cálculos matemáticos y sensores específicos, además de personal capacitado para su configuración. La siguiente tabla muestra los requisitos:

• El control de vectores es más difícil y requiere herramientas especiales.

• El control V/f es más sencillo y adecuado para trabajos básicos.

• El control vectorial es más caro porque requiere piezas y habilidades adicionales.

Factores de costo

Si buscas ahorrar dinero y obtener un buen rendimiento, el control vectorial VFD y el control V/F tienen costos diferentes. El control V/F es más económico, ya que puedes usar un solo variador para varios motores. El control vectorial es más caro porque requiere sensores y software avanzado. Pagarás más por un mejor control de par y velocidad. La eficiencia energética también es importante. El control vectorial ahorra más energía al ajustar la velocidad del motor a la carga. El control V/F ahorra energía principalmente durante el arranque.

Consejo: Si desea controlar muchos motores y gastar menos, el control V/F es una buena opción. Si busca alto rendimiento y ahorro de energía, el control vectorial es mejor.

Idoneidad de la aplicación

Es necesario elegir el método de control adecuado para cada aplicación. El control vectorial VFD y el control V/F funcionan para diferentes tareas. El control V/F es ideal para bombas, ventiladores y cintas transportadoras. El control vectorial es adecuado para robots, ascensores y máquinas que requieren velocidad y par exactos. La siguiente tabla muestra cómo funciona cada método en diferentes áreas:

• El control vectorial sin sensores funciona para extrusoras, mezcladoras, cintas transportadoras, prensas punzonadoras y centrífugas.

• El control vectorial de bucle cerrado es adecuado para bobinadoras con control de tensión, husillos de máquinas herramienta, bancos de prueba, elevadores y trabajos que requieren un seguimiento preciso de la velocidad.

• El control V/f es el más adecuado para máquinas sencillas que no requieren alta precisión.

Nota: Debe elegir el control vectorial VFD o V/F en función de su proyecto, presupuesto y la cantidad de control que necesite.

Aplicaciones e industrias

Casos de uso del control V/f

El control V/F se utiliza en muchos sistemas de motores sencillos. Funciona mejor cuando solo se necesita cambiar la velocidad y no se requiere alta precisión. Muchas empresas utilizan el control V/F porque es fácil de usar y configurar. Puede ver el control V/F en estos trabajos:

• Los ventiladores ayudan a mover el aire en edificios y fábricas.

• Las bombas mueven agua u otros líquidos en las plantas de tratamiento.

• Las cintas transportadoras trasladan los productos en los almacenes.

• Las mezcladoras sencillas combinan diferentes sustancias en plantas de procesamiento de alimentos o químicas.

El control V/F es ideal para estas aplicaciones, ya que permite que los motores arranquen y se detengan suavemente. Estas máquinas no requieren funciones sofisticadas. Muchas empresas eligen el control V/F para ahorrar dinero y simplificar las operaciones.

Casos de uso para el control de vectores

El control vectorial se utiliza en sistemas de motores avanzados. Este método proporciona un control de velocidad y par muy preciso. Muchas industrias requieren este tipo de control. Puede encontrar control vectorial en los siguientes lugares:

• Las empresas farmacéuticas utilizan el control vectorial para ahorrar energía y controlar la velocidad.

• Las compañías petroleras y gasísticas lo utilizan para evitar averías y trabajar mejor.

• Los sistemas de refrigeración utilizan el control vectorial para gestionar los compresores con precisión.

• Los sistemas de climatización lo utilizan para funcionar correctamente y ahorrar energía.

• Los robots y las máquinas CNC necesitan control vectorial para lograr movimientos suaves y precisos.

• Los ascensores utilizan control vectorial para garantizar viajes seguros y estables.

Debes usar el control vectorial cuando necesites alta precisión y acción rápida. Te ayudará a sacar el máximo provecho de tus sistemas de motor.

Soluciones Canroon

Canroon ofrece productos de control V/F y control vectorial. Fabrica productos para diversas industrias, como el tratamiento de agua y la fabricación de equipos. El control V/F se puede utilizar para máquinas sencillas como ventiladores y bombas, mientras que el control vectorial es ideal para maquinaria avanzada en robots, ascensores y sistemas de climatización (HVAC). Canroon le ayuda a elegir el control adecuado para sus necesidades. Le brindamos asistencia y asesoramiento para sus sistemas de motores, independientemente de su aplicación.

Consejo: Puedes pedir ayuda a Canroon para elegir el control más adecuado para tu trabajo.

Elegir el método correcto

Factores clave a considerar

Antes de elegir un método de control de motor, debes considerar algunos aspectos. Cada factor que tengas en cuenta influye en el funcionamiento del sistema. La siguiente tabla muestra las diferencias entre el control V/f y el control vectorial:

Consejo: Elija su método de control en función de la precisión, el par motor y la complejidad que necesite.

¿Cuándo elegir el control V/f?

Elija el control V/f si su sistema no requiere alta precisión. Este método es ideal para ventiladores, bombas y cintas transportadoras. Ahorrará tiempo y dinero, ya que el control V/f es fácil de configurar. No necesita sensores especiales ni software avanzado. Si su motor solo requiere cambios de velocidad básicos, el control V/f funciona bien y es fiable.

¿Cuándo elegir el control vectorial?

Utilice el control vectorial si necesita una velocidad y un par motor muy precisos. Este método le proporciona un par de arranque elevado y un control de velocidad muy exacto. La siguiente tabla muestra cómo funciona cada método de control:

El control vectorial se adapta rápidamente a los cambios de carga. Esto permite movimientos suaves y un mejor aprovechamiento de la energía. Este método es ideal para robots, ascensores y máquinas que requieren velocidad o posición precisas.

Recomendaciones de Canroon

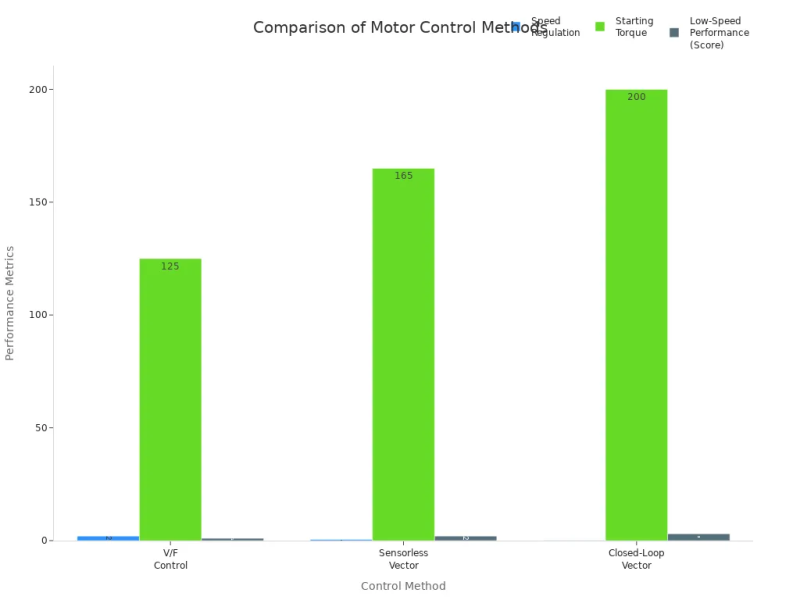

Canroon te ayuda a elegir el mejor método de control para tu trabajo. Recibirás asesoramiento de expertos según tus necesidades. La siguiente tabla muestra cómo funciona cada método:

• El control vectorial utiliza la retroalimentación para modificar su funcionamiento y obtener mejores resultados.

• El control V/f mantiene la misma relación y no utiliza retroalimentación.

Nota: Canroon afirma que el control vectorial es ideal para trabajos que requieren alto par motor y precisión. El control V/f se puede usar para trabajos sencillos donde lo más importante es ahorrar dinero y facilitar la configuración.

Ya has aprendido la diferencia entre el control vectorial VFD y el control V/f. El control vectorial te ayuda a obtener un par y una velocidad exactos. El control V/f es sencillo y ahorra dinero. Utiliza el control vectorial para máquinas que requieren una gran precisión. Utiliza el control V/f para tareas sencillas como ventiladores o bombas. Si necesitas ayuda para elegir, puedes consultar a los expertos de Canroon.

Consejo: Elegir el método de control adecuado hace que su sistema funcione mejor y le ayuda a ahorrar dinero.

Preguntas frecuentes

¿Cuál es la principal diferencia entre el control vectorial VFD y el control V/f?

Con el control vectorial se obtiene un par y una velocidad precisos. El control V/f proporciona cambios de velocidad básicos. El control vectorial utiliza matemáticas avanzadas y sensores. El control V/f mantiene el voltaje y la frecuencia equilibrados.

¿Se puede utilizar el control V/f para todos los tipos de motores?

El control V/f se puede utilizar en la mayoría de los motores de CA estándar. Funciona mejor en ventiladores, bombas y cintas transportadoras. No se recomienda su uso en máquinas que requieran alta precisión o una respuesta de par rápida.

¿El control vectorial ahorra más energía que el control V/f?

¡Sí! El control vectorial ajusta la velocidad del motor a la carga. Se consume menos energía, especialmente en sistemas de carga variable. El control V/f ahorra energía principalmente durante el arranque.

¿Es más difícil configurar el control vectorial que el control V/f?

Necesitas más capacitación y herramientas especiales para el control vectorial. El control V/f es fácil de instalar y configurar. Puedes empezar a usarlo rápidamente.
