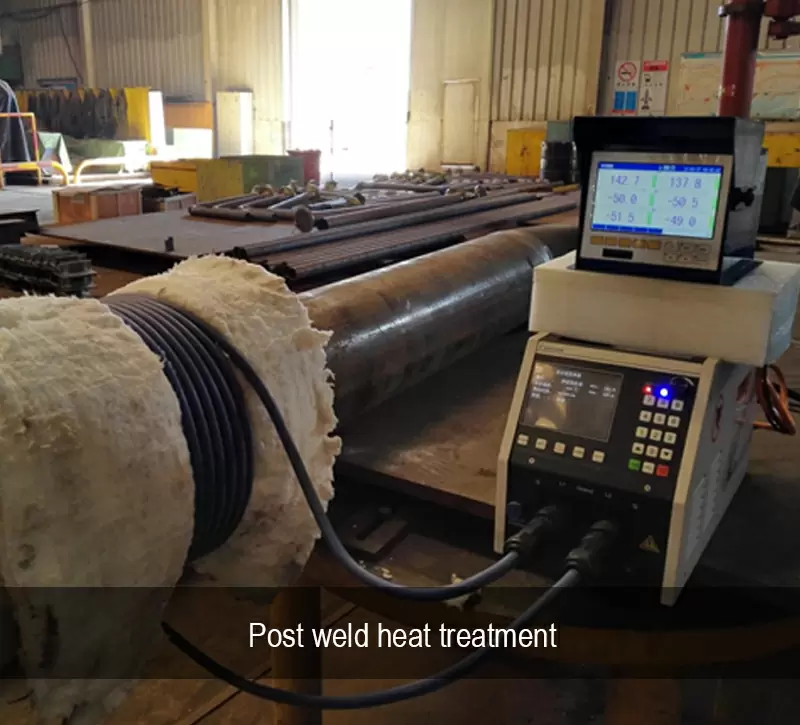

El tratamiento térmico posterior a la soldadura (PWHT) es un proceso de calentamiento que se realiza después de soldar. Este proceso ayuda a eliminar las tensiones residuales y a fortalecer la soldadura. Es fundamental en grandes industrias como la petrolera y gasística o las centrales eléctricas. El PWHT hace que los materiales soldados sean más seguros y resistentes al uniformizar su estructura interna. Canroon ofrece soluciones avanzadas de tratamiento térmico posterior a la soldadura para ayudarle a cumplir con las normas más estrictas de calidad y seguridad.
Conclusiones clave
- El tratamiento térmico posterior a la soldadura (PWHT) fortalece los materiales soldados. Reduce la tensión interna del metal y previene la formación de grietas. Esto contribuye a la seguridad en trabajos exigentes.
- Es importante controlar la temperatura y el tiempo de remojo durante el tratamiento térmico posterior a la soldadura (PWHT). Debe seguir las normas específicas para cada tipo de material. Esto contribuye a que el tratamiento sea efectivo y a que la soldadura sea resistente.
- El tratamiento térmico posterior a la soldadura (PWHT) mejora notablemente las uniones soldadas. Permite que se doblen sin romperse y las hace más resistentes. Además, previene la oxidación, prolongando así su vida útil.
- Siga siempre las normas y estándares para el tratamiento térmico posterior a la soldadura (PWHT). Esto garantiza la seguridad en entornos con altas temperaturas o presiones.
- Utilizar buenos sistemas de control de temperatura durante el tratamiento térmico posterior a la soldadura (PWHT) ayuda a obtener resultados uniformes en cada ocasión. Esto garantiza que sus soldaduras sean seguras y de alta calidad.
Propósito del tratamiento térmico posterior a la soldadura
El tratamiento térmico posterior a la soldadura es fundamental para lograr materiales soldados más seguros y resistentes. Se utiliza para mejorar las uniones soldadas y cumplir con las estrictas normativas industriales. Este proceso ayuda a prevenir problemas como grietas o puntos débiles tras la soldadura. Canroon le ofrece un tratamiento térmico avanzado posterior a la soldadura , para que sus proyectos cumplan con los más altos estándares de seguridad y calidad.
Alivio del estrés
Al soldar metal, el calor altera la estructura interna del material. Estas alteraciones generan tensiones residuales que pueden provocar roturas o grietas posteriores. El tratamiento térmico posterior a la soldadura reduce estas tensiones y protege las piezas soldadas.
Estas son algunas de las principales razones por las que se utiliza el tratamiento térmico posterior a la soldadura para aliviar las tensiones:
- Reduce las tensiones internas que pueden provocar roturas o fallos.
- Elimina el hidrógeno del metal de soldadura para evitar grietas.
- Reduce la flexión o torsión de las piezas causada por el calor.
- Distribuye la tensión de manera uniforme en toda la soldadura y las zonas cercanas.
En la tabla siguiente se puede observar cómo el tratamiento térmico posterior a la soldadura alivia las tensiones:
El tratamiento térmico posterior a la soldadura puede reducir hasta un 80 % las tensiones de tracción . Esto hace que las piezas soldadas sean mucho menos propensas a agrietarse o romperse durante su uso.
Mejora del rendimiento
El tratamiento térmico posterior a la soldadura no solo reduce la tensión, sino que también fortalece y mejora la calidad de las uniones soldadas. Tras este tratamiento, las soldaduras se vuelven más resistentes, flexibles y capaces de soportar condiciones extremas.
Algunas de las mejoras clave que se obtienen con el tratamiento térmico posterior a la soldadura incluyen:
- Devuelve la flexibilidad y la resistencia a la zona de soldadura.
- Equilibra la dureza y la resistencia para obtener mejores resultados.
- Elimina los carburos defectuosos para hacer que las soldaduras sean resistentes a la oxidación.
- Hace que las uniones soldadas sean más resistentes, por lo que es menos probable que se rompan.

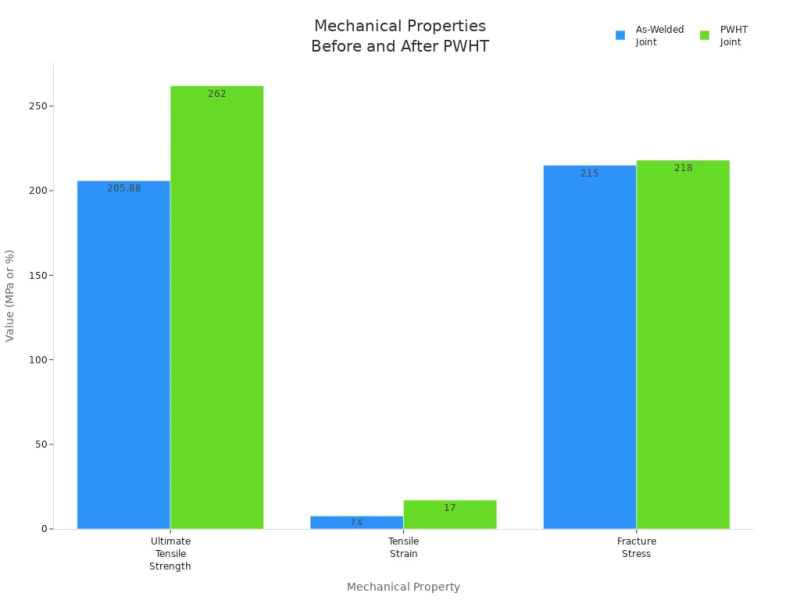

El siguiente gráfico muestra cómo el tratamiento térmico posterior a la soldadura fortalece las uniones soldadas:
Por ejemplo, tras un tratamiento térmico posterior a la soldadura, la resistencia máxima a la tracción de una junta soldada puede pasar de unos 206 MPa a 262 MPa. El estiramiento también aumenta del 7,6 % al 17 %. Estos cambios implican que las piezas soldadas pueden soportar mayor fuerza y estirarse más antes de romperse.
La experiencia de Canroon en el tratamiento térmico posterior a la soldadura le ayuda a obtener los mejores resultados para sus proyectos. Puede confiar en sus soluciones para obtener soldaduras fuertes y fiables que duran más y funcionan mejor en entornos difíciles.
Proceso PWHT
Al realizar un tratamiento térmico posterior a la soldadura, es necesario seguir pasos precisos. Este proceso contribuye a que las piezas soldadas sean más seguras y resistentes. A continuación, se explica cómo funciona cada paso.

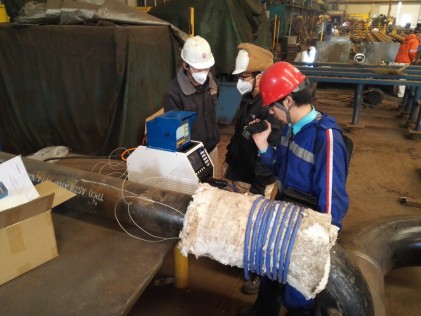

Calefacción controlada
El tratamiento térmico posterior a la soldadura comienza calentando la pieza soldada. Es fundamental controlar la velocidad de calentamiento para evitar que el metal se agriete o se deforme. La temperatura adecuada depende del tipo de acero utilizado. Consulte la tabla a continuación para ver los rangos de temperatura comunes para diferentes aceros :
Debes mantener la temperatura por debajo del punto crítico inferior. Este paso te ayuda a evitar que la estructura del metal se altere demasiado. Además, debes calentar la pieza lentamente. Si la calientas demasiado rápido, puedes provocar nuevas grietas o altas tensiones residuales.
Pautas de tiempo de remojo
Una vez alcanzada la temperatura adecuada, debe mantener la pieza soldada a esa temperatura. Esto se denomina tiempo de remojo. El tiempo de remojo permite que el calor se distribuya uniformemente y ayuda a eliminar las tensiones de la soldadura. Puede usar la tabla a continuación para encontrar el tiempo de remojo adecuado para su material:
Por ejemplo, si la pieza soldada tiene 5 cm de espesor y está hecha de acero al carbono, deberá mantenerla a temperatura constante durante 2 horas. Es fundamental seguir estas indicaciones para garantizar un tratamiento térmico adecuado después de la soldadura. Si utiliza materiales más gruesos, necesitará tiempos de remojo más prolongados. Siempre debe consultar las especificaciones de su proyecto para asegurarse de utilizar el tiempo y la temperatura correctos.
Consejo: No permita que la temperatura supere el punto de revenido original. Si lo hace, puede debilitar el metal.
Tratamientos múltiples
En ocasiones, es necesario aplicar un tratamiento térmico posterior a la soldadura más de una vez. Si la soldadura es muy gruesa o si se utilizan materiales especiales, pueden ser necesarios varios tratamientos. Cada tratamiento ayuda a reducir la tensión y a mejorar la resistencia de la soldadura. Es fundamental controlar siempre los pasos de calentamiento y enfriamiento cada vez que se repita el proceso.
Para el tratamiento térmico posterior a la soldadura, puede seguir estos pasos:
- Calentar la pieza soldada a un ritmo controlado .
- Mantenga la pieza a la temperatura establecida durante el tiempo de remojo adecuado.
- Enfríe la pieza lentamente para evitar nuevas tensiones.
El tratamiento térmico posterior a la soldadura se utiliza en numerosas industrias. Este proceso se emplea en la industria del petróleo y el gas, centrales eléctricas y fábricas químicas. El tratamiento térmico posterior a la soldadura garantiza una mayor durabilidad y seguridad de las piezas soldadas.
Al seguir estos pasos, ayudas a que tus piezas soldadas resistan grietas y daños. Además, te aseguras de que tu trabajo cumpla con las normas de seguridad y calidad. El tratamiento térmico posterior a la soldadura es fundamental para obtener soldaduras fuertes y fiables.
Requisitos de tratamiento térmico posterior a la soldadura
Factores materiales
Debes comprobar el material antes de elegir un tratamiento térmico posterior a la soldadura. Algunos metales se modifican mucho tras la soldadura. Estos cambios pueden endurecer la soldadura y hacerla más propensa a romperse. El tratamiento térmico posterior a la soldadura se suele utilizar en aceros al carbono, aceros de baja aleación y algunos aceros inoxidables . Los materiales gruesos generalmente requieren tratamiento térmico posterior a la soldadura debido a la acumulación de tensiones internas profundas. A continuación, se presentan algunas razones por las que podrías necesitar un tratamiento térmico posterior a la soldadura:
- El enfriamiento puede provocar un estrés que supere los niveles seguros.
- El calor de la soldadura puede hacer que el metal sea más duro y menos resistente.
- Se busca recuperar la flexibilidad y la resistencia después de soldar.
Si trabajas en fábricas de petróleo o productos químicos, es frecuente que utilices un tratamiento térmico posterior a la soldadura para evitar grietas y roturas. Este proceso ayuda a que las piezas soldadas duren más en entornos difíciles .
Códigos de la industria
Debe seguir normas estrictas al utilizar el tratamiento térmico posterior a la soldadura. Estas normas ayudan a mantener las soldaduras seguras y resistentes. Muchas industrias requieren el tratamiento térmico posterior a la soldadura para ciertos trabajos. La siguiente tabla muestra algunos códigos importantes :
Debes consultar estas normas antes de comenzar tu proyecto. Canroon te ayuda a cumplirlas con equipos que controlan la temperatura y son fáciles de usar. Sus sistemas cumplen con las normas AWS, ASME y API , por lo que puedes confiar en que tus soldaduras superarán las pruebas.
Condiciones del servicio
Se requiere un tratamiento térmico posterior a la soldadura cuando las piezas soldadas se enfrentan a condiciones extremas. El calor intenso, la presión o los productos químicos agresivos pueden debilitar las soldaduras. Este tratamiento se suele utilizar en piezas sometidas a presión y en sistemas de tuberías. A continuación, se indican algunas situaciones en las que se requiere un tratamiento térmico posterior a la soldadura:
- Las normas de diseño o construcción lo exigen.
- Las soldaduras estarán expuestas a altas temperaturas o a esfuerzos repetidos.
- Trabajas con piezas gruesas o piezas que soportan presión.
- Es necesario evitar que se produzcan grietas causadas por el hidrógeno o roturas que provoquen fragilidad.
Nota: Los sistemas de Canroon cuentan con características de seguridad que le ayudan a cumplir con todos los requisitos de tratamiento térmico posterior a la soldadura. Puede confiar en sus soluciones para mantener sus proyectos seguros y cumplir con las normativas.
Beneficios del PWHT
Al aplicar un tratamiento térmico posterior a la soldadura , obtendrá importantes beneficios en sus piezas soldadas. Este proceso le ayudará a que sus proyectos sean más seguros, resistentes y duraderos. Veamos las principales ventajas del tratamiento térmico posterior a la soldadura.
Propiedades mecánicas
El tratamiento térmico posterior a la soldadura mejora el rendimiento de las uniones soldadas. Restaura la resistencia y la dureza que la soldadura puede disminuir. Este proceso le ayuda a:
- Devolverle al metal su flexibilidad y resistencia.
- Reduce la probabilidad de que la zona de soldadura se agriete o se rompa.
- Mejorar el equilibrio entre dureza y resistencia en la zona soldada.
- Evita que el hidrógeno provoque grietas.
También se observa una mayor resistencia a la corrosión y una estructura de grano más fino. Estos cambios implican que las piezas soldadas pueden soportar mayor tensión y durar más en entornos exigentes.
Reducción de la tensión residual
La soldadura deja tensiones residuales que pueden causar problemas posteriormente. El tratamiento térmico posterior a la soldadura ayuda a reducir estas tensiones hasta en un 80 %. Así es como funciona:
- Se calienta la pieza soldada a una temperatura determinada, lo que permite que los átomos se muevan y que la tensión se distribuya.
- Se produce una deformación microplástica , liberando así la tensión atrapada.
- La soldadura y la zona que la rodea se enfrían de manera uniforme, lo que mantiene bajos los niveles de tensión.
Mediante el uso de PWHT, se evitan grietas y fallas causadas por altas tensiones residuales. Esto hace que las estructuras soldadas sean mucho más seguras y confiables.
Longevidad
El tratamiento térmico posterior a la soldadura ayuda a que las piezas soldadas duren mucho más. Al reducir la tensión y mejorar las propiedades mecánicas, se evitan las fallas prematuras. Además, garantiza que las soldaduras puedan soportar alta presión, calor y productos químicos agresivos.
- Se evitan problemas como el agrietamiento inducido por hidrógeno.
- Las uniones soldadas se mantienen fuertes incluso después de años de uso.
- Cumples con los estándares de la industria en materia de seguridad y rendimiento.
El tratamiento térmico posterior a la soldadura le brinda tranquilidad. Sabrá que sus piezas soldadas funcionarán correctamente y se mantendrán seguras durante mucho tiempo.
Métodos de tratamiento térmico posterior a la soldadura
Tipos principales
Existen varias formas principales de realizar el tratamiento térmico posterior a la soldadura. Cada método es más adecuado para determinados trabajos y materiales. La siguiente tabla enumera los tipos más comunes, sus aplicaciones y sus ventajas e inconvenientes:
Puedes utilizar dos formas principales de hacer pwht:
- Tratamiento térmico posterior a la soldadura convencional : Se calienta toda la pieza soldada en un horno. Esto ayuda a distribuir las tensiones y mejora el acabado interior.
- Tratamiento térmico posterior a la soldadura localizado : Se calienta únicamente la zona de soldadura. Esto incluye un calentamiento posterior para evitar grietas por hidrógeno y un alivio de tensiones para reducir las tensiones residuales.
Algunas formas comunes y localizadas son:
- Calentamiento posterior: Se calienta la soldadura justo después de soldar para evitar grietas por hidrógeno.
- Alivio del estrés: Calentar la zona reduce el estrés y evita la formación de grietas.
Mejores prácticas
Para obtener los mejores resultados del tratamiento térmico posterior a la soldadura, debes seguir algunas reglas. Aquí tienes algunos puntos importantes que debes recordar:
- Antes de elegir un método, compruebe qué tipo de material tiene y cuál es su grosor.
- Piensa en dónde se utilizará la pieza soldada.
- Siga normas como la Sección VIII de ASME y la norma B31.3 de ASME .
- Tenga cuidado con los materiales que pueden agrietarse por la tensión o los productos químicos.
Consejo: Utilice siempre la temperatura y el tiempo de remojo adecuados para su material. Esto garantiza la resistencia de las soldaduras y evita puntos débiles.
Canroon recomienda utilizar sistemas avanzados de control de temperatura. Estos sistemas permiten calentar las soldaduras de forma segura y uniforme. Puede confiar en que las soluciones de Canroon cumplen con las normas y ofrecen resultados óptimos en todo momento.
Al utilizar PWHT, se mejora la seguridad y la calidad de las piezas soldadas. Este proceso fortalece las soldaduras y ayuda a que duren más en entornos exigentes.
- Reduces el riesgo de grietas y fallos .
- Cumples con las estrictas normas de seguridad del sector.
- Mantienes tus proyectos funcionando sin problemas incluso bajo alta presión y calor .
Canroon le ofrece soluciones fiables para cada trabajo. Elija el tratamiento térmico posterior a la soldadura para proteger su trabajo y cumplir con los más altos estándares.
Preguntas frecuentes
¿Qué significan las siglas PWHT?
PWHT son las siglas de Tratamiento Térmico Posterior a la Soldadura . Este proceso se utiliza para calentar las piezas soldadas después de la soldadura. Este paso ayuda a que la soldadura sea más resistente y segura.
¿Cuándo es necesario utilizar el tratamiento térmico posterior a la soldadura (PWHT)?
Necesitas un tratamiento térmico posterior a la soldadura (PWHT) cuando los códigos o las normas del proyecto lo exigen. También se utiliza para materiales gruesos, recipientes a presión o cuando se desea reducir grietas y tensiones.
¿Cómo se determina la temperatura correcta de tratamiento térmico posterior a la soldadura (PWHT)?
Debes verificar el tipo de material y seguir los estándares de la industria. Por ejemplo, el acero al carbono suele requerir una temperatura de entre 1100 y 1400 °F. Siempre lee el código de tu proyecto antes de comenzar.
¿Se puede omitir el tratamiento térmico posterior a la soldadura si la soldadura tiene buen aspecto?
No, no debes omitir el tratamiento térmico posterior a la soldadura (PWHT). Aunque la soldadura parezca correcta, las tensiones o grietas ocultas pueden causar problemas posteriormente. El PWHT garantiza la seguridad y resistencia de la soldadura.
¿El tratamiento térmico posterior a la soldadura (PWHT) modifica el tamaño de la pieza soldada?
El tratamiento térmico posterior a la soldadura (PWHT) puede provocar pequeños cambios de tamaño. Es posible que observe una ligera contracción o deformación. Debe medir la pieza después del tratamiento para comprobar si hay algún cambio.
Suscríbete para actualizaciones
