Enfrenta desafíos operativos difíciles con transportadores pesados y extrusoras de alto par en las fábricas modernas. Las cargas pesadas provocan fuertes impactos mecánicos y estrés térmico durante los ciclos de producción ininterrumpidos. Instalar un variador de frecuencia moderno elimina fácilmente los cuellos de botella de par a baja velocidad.

Un VFD avanzado suaviza los ciclos de arranque y protege los componentes principales del motor. El VFD activo mantiene equilibrada la temperatura durante las operaciones de servicio pesado. La tecnología de accionamiento de Canroon ofrece un control preciso de la velocidad del motor, importantes ahorros de energía y una conexión de red sencilla en los sistemas de automatización de fábrica. Puede ajustar cada sistema VFD para obtener la máxima eficiencia. Esta unidad VFD flexible reduce el desgaste de la máquina, mientras cada unidad VFD protege sus equipos. Puede utilizar una aplicación VFD fiable para aumentar la producción general de la fábrica.

Conclusiones clave

• Las capacidades nominales de los VFD para servicio pesado ofrecen un aumento de potencia del 150 %. Esta elevada fuerza de giro evita que las máquinas se detengan repentinamente durante los arranques con cargas pesadas.

• Los variadores de frecuencia limitan la corriente eléctrica de arranque del motor al 100 %. Esta aceleración suave protege las cintas transportadoras y las cajas de engranajes contra daños.

• Las resistencias de frenado dinámico absorben el exceso de energía cuando se detiene un transportador. Esta función de seguridad evita que el variador se desconecte debido a la alta tensión en pendientes pronunciadas.

• El control vectorial en lazo cerrado proporciona una regulación precisa de la velocidad del motor. Esta precisión constante evita atascos de materia prima dentro de los cilindros de las extrusoras de alto par.

• Los filtros de salida bloquean los peligrosos picos de tensión en los cables largos del motor. Estos dispositivos de protección protegen el aislamiento del motor y prolongan la vida útil del equipo.

Principios fundamentales de las aplicaciones VFD para servicio pesado

Perfiles de carga de par constante frente a requisitos de par variable

Debe comprobar los perfiles de carga antes de seleccionar los accionamientos del motor. Los transportadores de tornillo y las extrusoras requieren un par constante a todas las velocidades. Por otro lado, las bombas de agua y los ventiladores de refrigeración utilizan un par variable.

La mayoría de los variadores tienen dos límites de potencia. El servicio normal es adecuado para ventiladores y bombas, con un pequeño aumento de potencia del 110 % durante un minuto. El servicio pesado admite transportadores y mezcladores, con un fuerte aumento del 150 % para cargas de arranque elevadas. Seleccionar una configuración incorrecta del variador es una de las principales causas de desconexiones inesperadas del sistema.

Gestión del alto par estático de despegue y de la corriente de irrupción del motor

Las máquinas industriales pesadas necesitan una gran potencia de arranque para superar la fricción elevada. Puede configurar un accionamiento de motor para limitar las grandes sobretensiones eléctricas cuando las máquinas se encienden. Una configuración adecuada del variador garantiza un funcionamiento fiable en trabajos industriales exigentes.

• La clasificación Heavy Duty proporciona un 150 % de corriente adicional durante un minuto para mover transportadores difíciles con alta fricción.

• La clasificación Normal Duty proporciona entre un 110 % y un 120 % de corriente adicional durante un minuto para hacer funcionar ventiladores y bombas.

• Heavy Duty ofrece una protección térmica adicional al reservar capacidad de potencia para evitar que la máquina se desconecte.

• Un variador suele tener ambas clasificaciones, pero Heavy Duty sacrifica la salida continua para ofrecer mayores aumentos de corta duración.

Seleccionar un buen accionamiento de motor protege los cables internos contra el calor peligroso. La configuración de la máquina obtiene excelentes resultados gracias a la corriente eléctrica controlada. Cada accionamiento activo ajusta su fuerza de giro a medida que cambian las cargas. Una configuración adecuada del variador mejora el rendimiento en numerosas aplicaciones industriales. El variador correcto evita daños costosos en la máquina. Mientras tanto, cada variador gestiona la carga de trabajo diaria con alta eficiencia. El variador estándar acelera los motores suavemente. Un variador moderno mantiene las piezas mecánicas en movimiento libre. Este variador inteligente soporta muy bien las altas temperaturas. El variador seleccionado mueve las cintas pesadas sin paradas bruscas. Un accionamiento industrial proporciona una alimentación segura al motor día tras día.

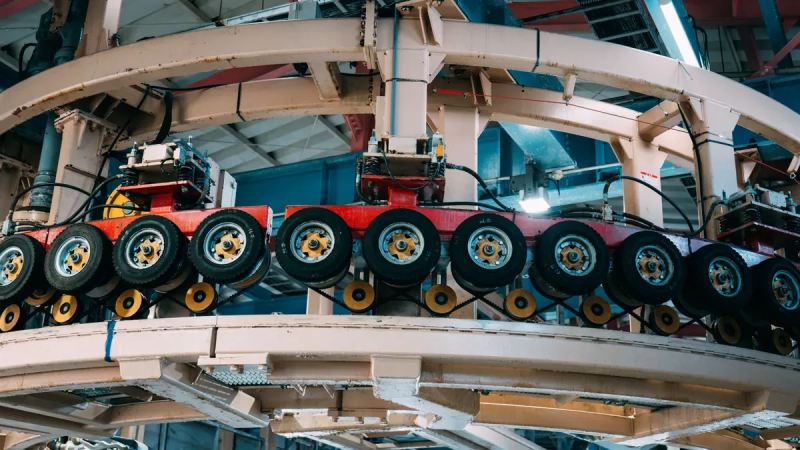

Aplicaciones habituales de VFD en sistemas transportadores industriales

Optimiza las largas líneas de manipulación de materiales estudiando las aplicaciones habituales de VFD en toda la instalación. Los sistemas transportadores suelen requerir varios accionamientos de motor para mover cargas pesadas a granel a largas distancias. Mantiene cada VFD funcionando de forma fiable bajo trabajos exigentes. Una elevada tensión física puede dañar las cintas transportadoras largas sin una coordinación adecuada de los motores.

Reparto de carga entre varios motores y sincronización de velocidad

Puede conectar varios variadores en un único sistema transportador de cinta larga. Un VFD actúa como controlador principal para establecer la velocidad de la línea principal. Los demás VFD seguidores igualan la velocidad de giro y la fuerza de carga del motor con precisión. Un VFD moderno evita los golpes en los engranajes durante las fases de aceleración intensa.

Utiliza el control de caída de velocidad dentro de cada VFD seguidor para igualar la tensión mecánica. El control droop reduce ligeramente la velocidad del motor cuando aumenta el par. Este pequeño ajuste de velocidad evita que la cinta se estire sobre las poleas motrices. También detiene los bloqueos mecánicos en las cajas de engranajes de alta potencia. Cada accionamiento seguidor ajusta continuamente su fuerza de salida según el arrastre real de la cinta. Este control estable protege los empalmes vulcanizados de la cinta contra roturas por tensión extrema. La carga equilibrada de los motores prolonga la vida útil de engranajes, rodamientos, ejes y rodillos transportadores.

Arranque suave, desaceleración controlada y frenado dinámico

Arrancar directamente los motores de los transportadores pesados a plena tensión provoca enormes picos eléctricos y una tensión mecánica repentina. Un variador de frecuencia proporciona una aceleración suave controlando simultáneamente la tensión y la frecuencia del motor durante el arranque.

El arranque directo de un motor puede requerir una corriente de irrupción del 600 % o más de la corriente nominal del motor. Un VFD puede limitar la corriente de irrupción al valor de plena carga del motor (100 % de la corriente nominal). Esto indica una reducción del 600 % al 100 % de la corriente nominal.

Protege los empalmes mecánicos de las cintas, las cadenas de transmisión y los dientes de los engranajes al eliminar los fuertes impactos mecánicos durante los arranques. Las rampas suaves evitan el derrame de material en los puntos de transferencia de la cinta. Las curvas de aceleración programables permiten aumentar la velocidad sin sacudidas en los materiales a granel.

La desaceleración controlada ayuda a detener las cintas transportadoras de alta inercia sin provocar acumulaciones de material ni condiciones de holgura en la cinta. Sin embargo, los transportadores descendentes presentan riesgos operativos específicos para los accionamientos del motor. Las cargas gravitacionales arrastradas hacen que el motor gire más rápido que su frecuencia de funcionamiento establecida. El motor actúa como un generador eléctrico y devuelve el exceso de energía al bus del VFD. Una tensión elevada en el bus interno hará que la unidad VFD se desconecte si no se aplican métodos adecuados de disipación de energía.

Instala resistencias de frenado dinámico específicas para disipar esta energía adicional.

• Trata la aplicación VFD como una aplicación de elevación para transportadores inclinados que requieren una desaceleración rápida.

• Selecciona un factor de dimensionamiento de la resistencia de frenado de 1,25 veces la potencia nominal del motor.

• Adapta la resistencia a la potencia de elevación con un ciclo de trabajo mínimo de 4 segundos al 25 % de servicio.

• Permite que la resistencia absorba energía durante 4 segundos y, después, se enfríe durante 12 segundos a plena carga.

El dimensionamiento correcto de la resistencia evita fallos de desconexión por sobretensión en las rampas pronunciadas de las cintas descendentes. Configura cada aplicación VFD para dirigir de forma segura el exceso de energía eléctrica al banco de resistencias de alta capacidad. El proceso de frenado dinámico convierte la energía cinética de frenado en calor térmico, alejándolo de los componentes electrónicos de potencia sensibles del variador. El VFD activo regula el flujo de energía de forma segura. Cada VFD mantiene el control total de las cargas pesadas en movimiento durante las desaceleraciones planificadas o las paradas de emergencia.

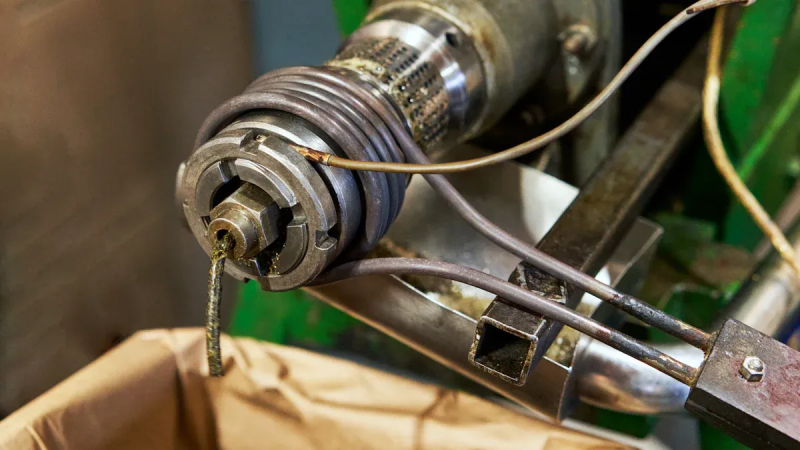

Control de extrusoras de alto par mediante sistemas VFD

Las líneas de procesamiento de plástico y caucho requieren una potencia elevada continua a velocidades de funcionamiento muy bajas. Instala un variador de frecuencia para gestionar masas de polímero densas sin sobrecalentar los componentes electrónicos del VFD durante las largas operaciones de producción. La elevada fricción estática dentro del cilindro de la extrusora exige una fuerza de giro inmediata desde una parada completa. La resistencia de carga variable puede provocar fácilmente atascos mecánicos si el suministro de potencia fluctúa.

Regulación precisa del motor en sistemas VFD industriales

Los accionamientos de motor estándar suelen tener dificultades durante el funcionamiento a baja velocidad debido a un par de salida insuficiente a baja frecuencia. Supera este cuello de botella operativo aplicando un control vectorial de flujo en lazo cerrado con realimentación de encoder al motor principal del tornillo. Esta estrategia de control ofrece los siguientes parámetros de rendimiento para la fabricación industrial pesada:

• Par completo disponible a 0 Hz (RPM casi cero)

• Regulación de velocidad: ±0,01 %

• Respuesta de par en milisegundos

• Modo de control de par real habilitado con realimentación de encoder

Esta configuración de realimentación precisa permite al VFD mantener la posición exacta del eje bajo condiciones de carga cambiantes. Puede comparar las estrategias de control revisando las especificaciones técnicas publicadas del accionamiento:

El proceso mantiene estrictas dimensiones de salida cuando el variador mantiene constante el movimiento del eje. El control preciso de la velocidad del motor evita que la materia prima espesa obstruya la garganta de alimentación durante la mezcla inicial. El VFD activo ajusta instantáneamente la tensión para mantener un flujo óptimo de polímero a través de la boquilla de extrusión.

Regulación de la presión de fusión mediante PID e interbloqueos térmicos

La calidad de salida del polímero depende directamente de la estabilidad de la presión de fusión dentro del cilindro. Conecta un transductor de presión de fusión directamente al lazo PID interno de la unidad VFD principal. El transductor mide continuamente los pequeños cambios de presión cerca del cabezal de la boquilla. Después, el controlador interno del VFD ajusta automáticamente la velocidad de rotación del tornillo para equilibrar la presión interna. Este ajuste inmediato de velocidad evita las sobrecargas de materia prima y protege contra la peligrosa sobrepresión del cilindro.

Obtiene un mejor control del proceso vinculando directamente el funcionamiento del accionamiento a las zonas de calentamiento del cilindro de la extrusora. El plástico en bruto frío puede bloquear el tornillo de alimentación pesado cuando las máquinas permanecen inactivas. Arrancar un motor contra plástico sólido puede cortar los filetes del tornillo y romper los ejes de transmisión pesados. Configura interbloqueos térmicos cableados en la lógica de control de tu aplicación VFD. El variador bloquea las órdenes de arranque hasta que todas las zonas de calentamiento del cilindro alcanzan el valor de temperatura objetivo especificado.

El VFD moderno supervisa continuamente la corriente del motor durante las operaciones diarias para proteger los costosos componentes del tornillo. Si los sensores térmicos detectan una caída repentina de temperatura, el sistema de control de seguridad se activa de inmediato. El VFD reduce progresivamente la velocidad del tornillo antes de que el material estático se espese dentro del cilindro. El VFD inteligente evita condiciones de sobrecarga térmica en todas las zonas de calentamiento. Mantiene constante la calidad del material mientras el VFD protege las piezas mecánicas contra una tensión operativa extrema. Esta estrategia de protección integrada reduce los costosos tiempos de inactividad durante las largas operaciones industriales de extrusión. Cada VFD mantiene un funcionamiento seguro en condiciones de fabricación exigentes.

Medidas de protección e integración de accionamientos Canroon

Mitigación de picos dV/dt y corrientes de puesta a tierra del eje

Los cables largos del motor generan peligrosos picos de alta tensión. La conmutación rápida crea ondas eléctricas que dañan el aislamiento del motor con el tiempo. Debe añadir filtros de salida adecuados para proteger el equipo.

• Para cables de motor de 30 a 100 metros de longitud, añade un filtro dV/dt para limitar los picos de tensión.

• Para longitudes de cable de entre 100 y 150 metros, añade un filtro de onda sinusoidal para proteger completamente el aislamiento de los cables del motor.

• Para cables de más de 150 metros, consulta al fabricante del accionamiento sobre reactancias de carga especiales.

La instalación de un filtro dV/dt limita los picos de alta tensión para proteger los componentes del motor y evitar fallos prematuros del sistema de accionamiento.

Los picos de tensión de alta frecuencia también generan tensiones perjudiciales en el eje. Estas cargas eléctricas se descargan a través de los rodamientos y provocan picaduras profundas. Detiene el desgaste de los rodamientos añadiendo anillos de puesta a tierra del eje. Los anillos partidos se fijan fácilmente a los motores conectados mediante adhesivo conductor. Los anillos macizos quedan alineados durante las revisiones de mantenimiento habituales. Estos anillos conducen de forma segura las corrientes eléctricas peligrosas hacia tierra. Esta configuración elimina las corrientes dañinas en los rodamientos de todo el equipo de accionamiento pesado.

Dimensionamiento de opciones de refrigeración forzada para funcionamiento continuo a baja velocidad

El funcionamiento lento de las máquinas durante todo el día reduce la capacidad de refrigeración de los ventiladores estándar del motor. Las velocidades bajas provocan una rápida acumulación de calor en los devanados del motor. Los accionamientos Canroon resuelven este problema de calentamiento mediante funciones inteligentes de control térmico. El VFD principal supervisa en tiempo real los sensores térmicos internos. Este accionamiento activa automáticamente reglas de seguridad para baja velocidad durante los periodos prolongados de funcionamiento. El VFD activo modifica la tensión de salida para evitar el sobrecalentamiento del motor.

Mantiene niveles de temperatura seguros añadiendo sopladores independientes de refrigeración del motor. Un ventilador de refrigeración adicional proporciona un flujo de aire constante, independientemente de la velocidad de giro del motor. Puede establecer configuraciones personalizadas del accionamiento en el software del accionamiento Canroon. Este accionamiento inteligente ahorra energía mientras comprueba constantemente los niveles de temperatura. Un VFD secundario activa alertas antes de que se produzcan daños por calor. El VFD principal protege el cableado del motor contra picos repentinos de temperatura. Cada accionamiento adicional envía datos térmicos importantes a la red central. El accionamiento principal mantiene el control a todas las velocidades del motor. Este accionamiento robusto evita daños en el motor provocados por el funcionamiento a baja velocidad. El sistema de accionamiento completo proporciona una potencia de alto par suave durante las operaciones pesadas a alta temperatura.

Comunicación industrial mediante bus de campo y control automatizado de redes

Conexión en tiempo real mediante PROFINET y EtherNet/IP

Conecta los sistemas de accionamiento modernos directamente a los controladores principales mediante redes industriales rápidas. Esta comunicación rápida acelera las órdenes en toda la línea de fábrica. Configuraciones rápidas como PROFINET y EtherNet/IP envían rápidamente los ajustes de velocidad a cada accionamiento activo. Un único cable digital sustituye a los grandes conjuntos de cables de control antiguos. Configura rutas de datos sencillas en el software para facilitar el control de los accionamientos.

Las redes de fábrica inteligente ofrecen un control fiable en numerosas máquinas conectadas. Un controlador principal envía órdenes de arranque, parada y velocidad a la interfaz del accionamiento. Cada accionamiento conectado recibe actualizaciones instantáneas para mantener las cintas transportadoras sincronizadas. Las tarjetas de red modernas se instalan directamente en las ranuras adicionales de la unidad de accionamiento. Esta instalación rápida ahorra mano de obra y mantiene el ruido eléctrico fuera de las señales.

Supervisión de parámetros de diagnóstico y mantenimiento predictivo

La recopilación constante de datos convierte los controles sencillos del motor en sensores inteligentes de la planta. El controlador principal lee los valores de funcionamiento en tiempo real de cada accionamiento de la red. El accionamiento mide la corriente del motor mediante sensores incorporados para ayudar a detectar problemas futuros. Esta señal clara proporciona información útil para el mantenimiento y gestiona mejor el ruido de la planta que las pruebas de vibración.

Las herramientas de seguimiento inteligente detectan los problemas de la máquina mucho antes de que se averíen las piezas. Envía las lecturas constantes de corriente del accionamiento directamente al software de seguimiento inteligente. El sistema principal utiliza reglas matemáticas probadas para detectar el desgaste inicial de la máquina:

• Análisis de la firma de corriente del motor (MCSA) con clasificación mediante lógica difusa

• Reglas de máquinas de vectores de soporte (SVM) y de los K vecinos más cercanos (KNN)

• Herramientas de árbol de decisión, bosque aleatorio y análisis discriminante lineal (LDA)

• Configuraciones matemáticas de Gaussian Naïve Bayes (GNB) y Genetic Algorithm-SVM

• Redes neuronales artificiales (ANN) y redes neuronales convolucionales (CNN)

La detección temprana de problemas de la máquina evita paradas repentinas de la fábrica en extrusoras exigentes de alto par. El registro de memoria del accionamiento registra los picos rápidos de corriente y los pequeños cambios de carga. El equipo de reparación recibe avisos rápidos de la red del sistema de accionamiento cuando los valores de potencia son demasiado altos. Planifica las reparaciones con antelación para aumentar la producción total de la fábrica utilizando cada accionamiento conectado.

Mejora la salida del motor seleccionando accionamientos para servicio pesado, utilizando filtros de onda sinusoidal y conectando sensores de presión a los lazos de control. Añadir un variador de frecuencia protege los cables del motor contra picos de alta tensión y acumulación de calor. Un control preciso del par ofrece importantes beneficios prácticos para la planta. Reduce el desgaste del equipo, evita tiempos de inactividad repentinos, mejora la seguridad de los trabajadores y obtiene la máxima producción de la fábrica.

Cada unidad VFD mantiene estable la potencia durante las operaciones pesadas de la fábrica. Protege los tornillos de las extrusoras de alto par contra los impactos mecánicos mediante una configuración VFD moderna. Cada VFD conectado protege el hardware, mientras el sistema VFD principal reduce el consumo de energía. Contacta hoy con los expertos de Canroon en aplicaciones VFD para actualizar tus configuraciones de accionamiento de automatización.

Preguntas frecuentes

¿Cuál es la diferencia entre las clasificaciones VFD Heavy Duty y Normal Duty?

Selecciona un VFD Heavy Duty para hacer funcionar cargas constantes como las extrusoras. Este VFD proporciona un aumento de potencia del 150 % durante 60 segundos. Un VFD Normal Duty hace funcionar bombas y herramientas básicas con un aumento del 110 %. La configuración correcta del accionamiento evita desconexiones repentinas en las máquinas pesadas.

¿Cómo reduce un VFD la corriente de irrupción del motor durante el arranque?

El arranque directo de un motor consume el 600 % de su corriente normal. El uso de un VFD moderno limita esta sobretensión eléctrica al 100 % de la corriente nominal. El VFD activo gestiona simultáneamente la tensión y la frecuencia. Cada VFD protege las correas de transmisión y los dientes de los engranajes contra impactos repentinos. Cada VFD mantiene la seguridad durante el trabajo diario.

¿Por qué se necesitan filtros de salida en un cable VFD largo del motor?

Los cables largos generan picos de alta tensión que dañan con el tiempo las cubiertas de los cables del motor. Instala un filtro dV/dt cuando las líneas del motor tengan entre 30 y 100 metros. Un filtro de onda sinusoidal protege las cubiertas de los cables en cables de hasta 150 metros de longitud. Cada VFD funciona mejor con una alimentación eléctrica limpia.

¿Cómo optimiza un VFD el control de velocidad en extrusoras de alto par?

Un VFD vectorial en lazo cerrado utiliza la realimentación de sensores para proporcionar plena potencia a velocidad cero. Este VFD especial controla la velocidad del tornillo con una precisión del 0,01 %. El VFD principal se conecta directamente a los sensores de presión de la masa fundida caliente. Un VFD secundario hace funcionar equipos adicionales en la línea activa.
