Una fuente de alimentación para calentamiento por inducción transforma la corriente alterna estándar de la red en corriente alterna de alta frecuencia. Esta corriente pasa a una bobina de inducción, que crea un campo magnético. Ese campo calienta una pieza de trabajo conductora sin tocarla directamente. El proceso es rápido, eficiente y preciso.

Esta tecnología se utiliza en muchas industrias. Según Market Research Future, el mercado de sistemas de calentamiento por inducción alcanzó los 10,33 mil millones de USD en 2024. Los expertos prevén una tasa de crecimiento anual compuesta del 5,48 % entre 2025 y 2035. Este crecimiento demuestra la fiabilidad de la tecnología y la cantidad de energía que ahorra.

Comprender cómo funciona esta fuente de alimentación le ayuda a tomar decisiones acertadas. En las siguientes secciones, conocerá sus componentes, tipos y cómo utilizarla de forma segura.

Puntos clave

• Una fuente de alimentación para calentamiento por inducción convierte la corriente eléctrica convencional en corriente de alta frecuencia. Esta corriente genera un campo magnético que calienta el metal sin contacto.
• Los componentes principales son el rectificador, el inversor y el circuito resonante. Estas piezas trabajan juntas para convertir la energía con una eficiencia superior al 95 %.
• Las fuentes de alimentación de estado sólido son modernas y eficaces. Las basadas en tubos solo se utilizan para trabajos de muy alta potencia superiores a 100 kW.
• Para elegir la fuente de alimentación adecuada, ajuste su potencia, frecuencia y ciclo de trabajo a su aplicación. Esto ahorra dinero y ofrece buenos resultados.
• Utilice siempre una puesta a tierra adecuada y certificaciones de seguridad. Estas protegen a usted y a sus equipos.

¿Qué es una fuente de alimentación para calentamiento por inducción?

Una fuente de alimentación para calentamiento por inducción es la parte principal del sistema de calentamiento por inducción. Funciona con otros dos componentes clave: la bobina de inducción y la pieza de trabajo. Sin la fuente de alimentación, la bobina no puede generar el campo magnético necesario para calentar. La unidad toma la energía eléctrica convencional y la transforma en algo completamente diferente.

El principio de la inducción electromagnética

La ciencia detrás de esta tecnología proviene de la ley de inducción de Faraday. Esta ley explica cómo un campo magnético variable produce una corriente eléctrica en un conductor.

La ley de inducción de Faraday establece que la FEM inducida es directamente proporcional a la variación del flujo magnético (ΔΦ) e inversamente proporcional a la rapidez con la que cambia (Δt). Para una bobina con N espiras, la relación es: FEM = -N(ΔΦ/Δt). Esta ecuación muestra que la fuerza electromotriz inducida es igual a la tasa negativa de cambio del flujo magnético. El signo negativo indica que se opone al cambio (ley de Lenz).

Cuando se coloca una pieza de trabajo conductora dentro de la bobina de inducción, el campo magnético alterno atraviesa el material. Este campo crea corrientes circulantes, denominadas corrientes de Foucault, dentro de la pieza. Estas corrientes fluyen contra la resistencia eléctrica del material y generan calor desde el interior. Este calentamiento interno es diferente de los métodos tradicionales que aplican calor desde el exterior.

La frecuencia de la corriente determina la profundidad del calentamiento. Las frecuencias más bajas, inferiores a 10 kHz, proporcionan calentamiento profundo para objetos grandes. Las frecuencias más altas concentran la energía en la superficie. Por ejemplo, el endurecimiento superficial requiere alta frecuencia, normalmente entre 100 kHz y 400 kHz. Este rango proporciona un calentamiento rápido y preciso para tratamientos superficiales. En cambio, la fusión de grandes cantidades de metal utiliza frecuencias mucho más bajas.

La profundidad de calentamiento también está directamente relacionada con la frecuencia. Las profundidades poco profundas de 0,8 a 1,2 mm requieren frecuencias de 200 a 400 kHz. Las profundidades de 1 a 2 mm requieren de 30 a 200 kHz. Para una penetración más profunda de 2 a 4 mm, se elegirían de 5 a 30 kHz.

De la alimentación de red a la corriente de alta frecuencia

La alimentación eléctrica estándar llega a 50 o 60 Hz. Esta frecuencia es demasiado baja para un calentamiento por inducción eficiente. La fuente de alimentación para calentamiento por inducción transforma esta energía de red en corriente alterna de alta frecuencia mediante varios pasos.

Primero, un rectificador convierte la corriente alterna entrante en corriente continua. Después, un inversor vuelve a convertir la corriente continua en corriente alterna a la alta frecuencia deseada. Las unidades modernas de estado sólido alcanzan una eficiencia de conversión superior al 95 %. El factor de potencia de entrada también supera 0,95 en todo el rango de potencia. Estas cifras significan que se desperdicia muy poca energía durante la conversión.

Según el Departamento de Energía de Estados Unidos, el calentamiento por inducción puede ser hasta un 50 % más eficiente energéticamente que las alternativas tradicionales, como los hornos de gas o los calentadores resistivos.

Se logran valores de eficiencia superiores al 90 % gracias al diseño adecuado del convertidor de potencia y de la bobina, con mucha menor pérdida de calor hacia el entorno.

El diseño de la propia bobina de inducción también es importante. Para usos especializados, los ingenieros eligen diferentes formas de bobina. Una bobina de Helmholtz sin núcleo magnético alcanza 400 Gauss a 10-400 kHz, pero requiere un gran tamaño y parámetros eléctricos elevados. Una bobina rectangular con núcleo Fluxtrol 50 alcanza la misma intensidad de campo con un tamaño mucho menor y necesidades de potencia mucho más bajas. Estas decisiones de diseño afectan directamente al rendimiento de su sistema de calentamiento por inducción.

Componentes clave de una fuente de alimentación para calentamiento por inducción

Una fuente de alimentación para calentamiento por inducción tiene varios componentes importantes que trabajan juntos. Cada componente cumple una función específica al transformar la energía de red en energía útil de alta frecuencia. Conocer estos componentes le ayuda a detectar problemas y elegir el equipo adecuado.

El rectificador y el inversor

El rectificador es el primer paso del proceso de conversión. Recibe la corriente alterna entrante y la transforma en corriente continua. La mayoría de las unidades modernas utilizan puentes de diodos para esta función. Estos puentes realizan una rectificación de onda completa, lo que significa que utilizan ambas mitades del ciclo de corriente alterna. Una unidad típica utiliza dos rectificadores con las mismas especificaciones. Ambos se fijan a un disipador térmico con aletas. El primer rectificador se monta en una superficie, mientras que el segundo se sitúa en una superficie perpendicular. El orden de polaridad de sus terminales se mantiene igual con respecto a las superficies de montaje.

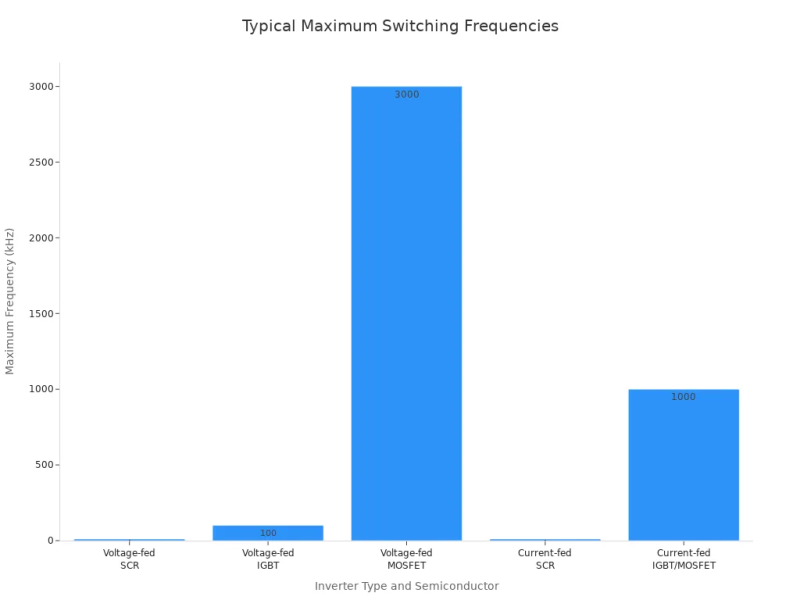

El inversor viene después. Convierte la corriente continua de nuevo en corriente alterna a la alta frecuencia deseada. Los distintos tipos de semiconductores admiten diferentes rangos de frecuencia. Los rectificadores controlados de silicio (SCR) manejan hasta 10 kHz. Los IGBT alcanzan hasta 100 kHz en diseños alimentados por tensión. Los MOSFET pueden alcanzar hasta 3 MHz.

En comparación con los MOSFET, los IGBT ofrecen mejor rendimiento a altas tensiones y corrientes, pero conmutan más lentamente. Esto convierte a los IGBT en la opción preferida para sistemas de potencia media y alta, como lasfuentes de alimentación para calentamiento por inducción, donde la capacidad de manejar alta tensión y corriente es más importante que la velocidad de conmutación.

Los IGBT también ofrecen menores pérdidas por conducción a corrientes elevadas. Su escalabilidad de tensión ofrece mejor rendimiento porque el diseño field-stop permite una región de deriva delgada. Tienen tamaños de chip más pequeños por encima de 600 V, lo que reduce la carga de puerta. Los IGBT también soportan cortocircuitos durante al menos 5 microsegundos, lo que mejora la robustez ante fallos.

El circuito resonante y el sistema de control

El circuito resonante consta de un banco de condensadores y la bobina de inducción. Juntos, resuenan a la frecuencia de funcionamiento deseada. El factor de calidad, o Q, mide la intensidad de la resonancia del circuito. Los sistemas de Q alto suministran la misma potencia real, pero con corrientes circulantes mucho mayores. Esto genera más esfuerzo en los componentes. Los sistemas de Q bajo proporcionan mayor margen y estabilidad.

El sistema de control supervisa y regula la potencia de salida. Ajusta la frecuencia para mantener la resonancia. También controla parámetros de seguridad como la temperatura y la corriente. Los controles modernos incluyen protección contra sobretensión, sobrecorriente y sobrecalentamiento.

Las certificaciones de seguridad son importantes al seleccionar componentes. Busque conformidad con normas reconocidas. IEC EN 61558 cubre la seguridad de las fuentes de alimentación. IEC EN 62076 aborda las instalaciones industriales de calentamiento eléctrico. La certificación UL se aplica en Norteamérica. El marcado CE indica conformidad con las directivas de la UE. IEC 61000-3-2 limita las emisiones armónicas. IEC 60529 define la protección contra el polvo y la humedad. Estas normas garantizan que su equipo funcione de forma segura en condiciones de fallo.

Tipos de fuentes de alimentación para calentamiento por inducción

Al elegir una fuente de alimentación para calentamiento por inducción, tiene dos opciones principales: unidades de estado sólido o unidades basadas en tubos. Cada tipo se adapta a necesidades diferentes. Su elección depende de sus necesidades de potencia, presupuesto y aplicación prevista.

Fuentes de alimentación de estado sólido

Las unidades de estado sólido utilizan componentes como IGBT o MOSFET para generar corriente de alta frecuencia. Estas unidades lideran el uso industrial moderno. Funcionan mejor, ocupan menos espacio y tienen menores costes de operación que los diseños antiguos.

Las empresas fabrican unidades de estado sólido en muchos rangos de potencia. Esta variedad significa que puede encontrar una opción de estado sólido para casi cualquier trabajo de calentamiento, desde trabajos pequeños de laboratorio hasta grandes tareas de fusión industrial.

Estas unidades convierten la energía de red con una eficiencia superior al 95 %. También mantienen un factor de potencia superior a 0,95 en todo su rango de trabajo. Se pierde muy poca energía durante la conversión. Los diseños de estado sólido también responden rápidamente a las señales de control. Puede cambiar la potencia de salida en milisegundos, lo que proporciona un control preciso de la temperatura.

El mantenimiento es sencillo. Se sustituyen placas de circuito y ventiladores de refrigeración en lugar de grandes componentes de vidrio. La mayoría de las unidades cuentan con sistemas de diagnóstico que alertan sobre posibles fallos antes de que ocurran. Esta fiabilidad reduce el tiempo de inactividad y mantiene su línea de producción en funcionamiento.

Fuentes de alimentación basadas en tubos

Las unidades basadas en tubos utilizan tubos de vacío para generar corriente de alta frecuencia. Estos diseños existen desde hace décadas. Aún se utilizan en ciertas aplicaciones de alta potencia en las que la tecnología de estado sólido todavía no justifica su coste.

Encontrará sistemas basados en tubos en configuraciones de muy alta potencia. Manejan cargas extremas que llevan los componentes de estado sólido a sus límites. El precio inicial suele favorecer a los diseños con tubos en estos niveles de potencia.

Sin embargo, el mantenimiento de los tubos requiere cuidado. Debe operar el filamento al voltaje correcto. Una temperatura demasiado alta o demasiado baja acorta la vida útil del tubo.

Los sistemas de tubos también tienen un ánodo de sacrificio que protege el accesorio. Debe sustituir este ánodo con el tiempo a medida que se desgasta. Considere este mantenimiento continuo al comparar costes.

Para la mayoría de los usos, una fuente de alimentación para calentamiento por inducción de estado sólido ofrece mejor valor. Elija una basada en tubos solo cuando sus necesidades de potencia superen lo que las unidades de estado sólido pueden proporcionar de forma rentable.

Aplicaciones, ventajas y selección

Aplicaciones y ventajas comunes

El calentamiento por inducción se utiliza en muchos campos. La industria automotriz es un usuario importante, con aplicaciones en el endurecimiento de ejes, engranajes y superficies de rodamientos. El sector de los semiconductores también utiliza la inducción para el crecimiento de cristales y el tratamiento térmico.

La velocidad es una gran ventaja. La soldadura fuerte por inducción puede completar un trabajo rápidamente. Un horno tradicional podría tardar horas en realizar el mismo trabajo. El tiempo por encima de la temperatura de liquidus para la soldadura fuerte o blanda por inducción es corto, según el tamaño de la pieza de trabajo y la eficiencia de acoplamiento.

Estas ventajas repercuten directamente en sus resultados. Obtiene precisión, velocidad, ahorro energético y repetibilidad en cada ciclo.

Cómo elegir y consideraciones de seguridad

Elegir la fuente de alimentación para calentamiento por inducción adecuada implica considerar tres factores clave:la potencia nominal en kilovatios, el rango de frecuencia y el ciclo de trabajo. Ajuste la potencia de salida a sus mayores necesidades térmicas. Una unidad demasiado grande cuesta más de lo necesario. Una demasiado pequeña proporciona una penetración térmica insuficiente.

El ciclo de trabajo es muy importante. Las líneas de producción continuas necesitan potencia estable sin fallos térmicos. Los ciclos intermitentes permiten ráfagas cortas de potencia máxima. El calentamiento rápido y constante genera un fuerte estrés térmico dentro de los componentes. Evite operar continuamente cerca de la capacidad máxima, ya que esto acelera el desgaste.

Algunos fabricantes ofrecen soluciones personalizadas para aplicaciones específicas. Sus ingenieros le ayudan a ajustarla capacidad en kilovatios y el ciclo de trabajo a las propiedades de su material, necesidades de frecuencia y exigencias de refrigeración.

La seguridad requiere toda su atención. Una puesta a tierra adecuada evita riesgos de descarga eléctrica. El blindaje mantiene los campos electromagnéticos dentro del área de trabajo. El cumplimiento de los códigos eléctricos locales garantiza que su instalación cumpla los requisitos legales. Consulte a expertos para su aplicación específica antes de comprar equipos.

La fuente de alimentación para calentamiento por inducción convierte la energía eléctrica estándar de red en corriente precisa de alta frecuencia. Esta corriente impulsa la inducción electromagnética para un calentamiento rápido, eficiente y sin contacto.

Ahora comprende los elementos clave. El rectificador y el inversor transforman la energía. El circuito resonante funciona en resonancia a la frecuencia objetivo. Las unidades de estado sólido son adecuadas para la mayoría de las aplicaciones modernas. Los sistemas basados en tubos manejan niveles de potencia extremos. La selección de frecuencia determina la profundidad de calentamiento: las frecuencias más bajas penetran más profundamente y las más altas calientan las superficies.

Este conocimiento le ayuda a elegir con criterio. Ajuste la potencia nominal, el rango de frecuencia y el ciclo de trabajo a sus necesidades específicas. Algunos fabricantes ofrecen soluciones adaptadas. Priorice siempre la puesta a tierra adecuada, el blindaje y el cumplimiento de los códigos.

Consulte a expertos del sector antes de realizar la compra. La seguridad y el cumplimiento normativo protegen a su equipo y sus instalaciones.

Preguntas frecuentes

¿Cuánto dura una fuente de alimentación para calentamiento por inducción?

Las unidades de estado sólido utilizan IGBT y MOSFET que conmutan de forma fiable durante años. Los sistemas basados en tubos dependen de los ciclos de sustitución de los tubos. La limpieza regular y el mantenimiento del sistema de refrigeración prolongan considerablemente la vida útil.

¿Puede una fuente de alimentación funcionar con distintos tamaños de bobina?

Sí, puede utilizar varias bobinas con una sola fuente de alimentación. El circuito resonante incluye un banco de condensadores que se adapta a diferentes inductancias de bobina. Debe ajustar la frecuencia para mantener la resonancia al cambiar las bobinas. Los sistemas de control modernos gestionan esto automáticamente. Consulte las especificaciones de su unidad para conocer los rangos de bobina compatibles.

¿Qué certificaciones de seguridad debe buscar?

Busque IEC EN 61558 para la seguridad de fuentes de alimentación. IEC EN 62076 cubre las instalaciones industriales de calentamiento eléctrico. La certificación UL se aplica en Norteamérica. El marcado CE indica conformidad con la UE. IEC 61000-3-2 limita las emisiones armónicas. IEC 60529 define la protección contra el polvo y la humedad. Estas normas garantizan un funcionamiento seguro.

¿El calentamiento por inducción es más caro que los hornos de gas?

Los costes iniciales son más altos para los sistemas de inducción. Los costes operativos son más bajos porque la eficiencia supera el 90 %. El Departamento de Energía de Estados Unidos informa de un ahorro de energía de hasta el 50 % frente a las alternativas de gas. Los tiempos de ciclo más rápidos reducen los costes laborales. Estos ahorros compensan con el tiempo el mayor precio de compra.
