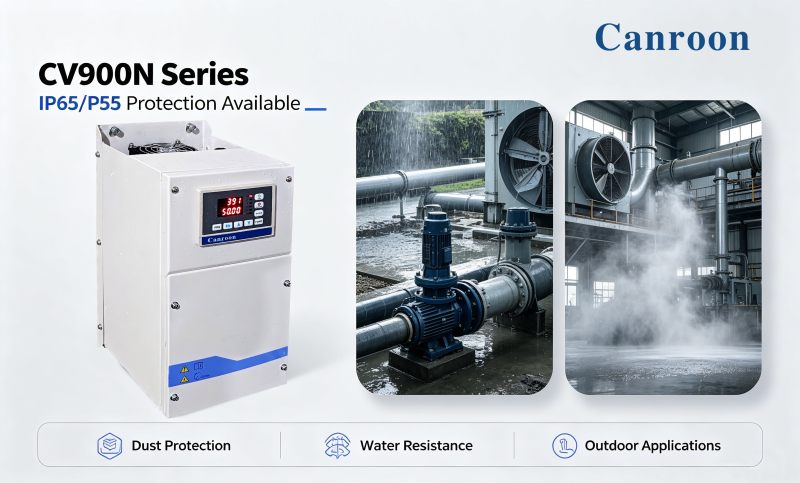

Sí, puede utilizar un VFD ip65 en exteriores sin colocarlo dentro de una caja protectora adicional. Este variador cuenta con una carcasa exterior completamente sellada. Su resistente estructura protege de forma natural los componentes internos frente al polvo denso y a los fuertes chorros de agua procedentes de cualquier dirección.
Puede instalar estas unidades directamente en máquinas de campo en entornos de trabajo exigentes:
Bombas de riego agrícola
Operaciones de extracción minera
Refinerías de petróleo
Sistemas HVAC en tejados
Al elegir un VFD ip65 de montaje directo, no necesita adquirir costosos armarios de control adicionales. Este método de instalación reduce considerablemente los costes totales de instalación. Además, ahorra un valioso espacio en el suelo y mantiene protegidos los equipos importantes de control de motores.
Conclusiones clave
Los VFD IP65 de montaje directo eliminan la necesidad de cajas protectoras costosas y reducen considerablemente los gastos totales de instalación del proyecto.
Las cubiertas IP65 herméticamente selladas mantienen protegidos los componentes internos delicados frente al polvo exterior denso y a los potentes chorros de agua.
Las viseras y los calentadores internos del armario mantienen seguros los variadores exteriores frente al calor extremo y a los daños causados por las temperaturas bajo cero.
El uso de sellos de cable adecuados y de bucles de cable curvados evita la entrada de agua, garantizando que los equipos exteriores funcionen correctamente durante mucho tiempo.
Normas de protección de los VFD IP65
Protección contra la penetración frente a IP20
La norma IEC 60529 establece niveles de seguridad precisos para la maquinaria eléctrica exterior. Un VFD ip65 ofrece una protección total contra el polvo fino y los fuertes chorros de agua. La cubierta sellada del variador utiliza una junta de goma gruesa para mantener protegidos todos los componentes electrónicos sensibles durante las tormentas y en condiciones exteriores exigentes.
Los variadores estándar para interiores solo tienen una clasificación IP20. Estos variadores sencillos utilizan estructuras abiertas y necesitan cajas metálicas protectoras adicionales para funcionar en exteriores. Comprar una caja IP65 adicional suele costar entre £39 y £56, lo que añade un sobreprecio del 10-20 % frente a las cajas IP54 básicas. Al elegir variadores exteriores de montaje directo, evita por completo estos costes adicionales de las cajas. Esta elección inteligente ayuda a mantener el proyecto técnico dentro del presupuesto.
Ventajas de la instalación exterior descentralizada
Las configuraciones distribuidas colocan el variador de frecuencia directamente sobre la maquinaria de trabajo o junto a ella. Este diseño moderno sustituye los grandes armarios de control principales ubicados en salas eléctricas alejadas. Elegir un VFD ip65 independiente protege los equipos y mantiene seguros a los trabajadores frente a descargas eléctricas peligrosas en lugares de trabajo desordenados.
También ahorra una gran cantidad de cableado eléctrico al colocar los variadores junto a los motores. Por ejemplo, una configuración principal estándar con ocho componentes móviles necesita 248 metros de cable costoso. Un diseño distribuido con variadores exteriores resistentes cerca de los motores reduce esta necesidad a solo 34 metros de cable.
Esta importante reducción del cableado simplifica la instalación en campo y disminuye los costes totales de suministro. Las rutas de cableado más cortas eliminan puntos adicionales de fallo eléctrico en toda la planta. Además, evita instalar ventiladores costosos en las cajas, ya que el calor se disipa directamente en el aire exterior. Esta refrigeración natural mantiene muy bajos los trabajos de mantenimiento de su empresa.
Gestión de los riesgos ambientales en exteriores
Protección contra el polvo y la humedad
Los lugares de trabajo sucios, como minas, trituradoras de roca y refinerías de petróleo, introducen grandes cantidades de polvo y agua en el aire circundante. Un armario IP20 básico con filtros requiere un mantenimiento constante en estas zonas de trabajo exigentes. Los técnicos deben revisar los filtros de aire cada una o dos semanas para evitar obstrucciones peligrosas causadas por el polvo. Los filtros de aire obstruidos detienen rápidamente el flujo de aire, lo que provoca directamente fallos importantes del variador relacionados con el sobrecalentamiento. La acumulación visible de polvo dentro del armario indica claramente que el sistema de protección ambiental está fallando.
Un sistema VFD IP65 sellado elimina por completo estas molestas tareas de mantenimiento. La cubierta completamente sellada protege los componentes electrónicos internos, de modo que la suciedad fina y los chorros de agua intensos no pueden entrar. Puede eliminar de su rutina diaria los cambios periódicos de filtros y los programas de inspección continua. Los responsables de planta también pueden añadir refrigeradores de circuito cerrado dimensionados a 1,5 veces la carga térmica prevista para proporcionar refrigeración adicional en zonas sucias. Esta elección de configuración reduce los costes operativos diarios y evita costosos tiempos de inactividad de la maquinaria.
Temperaturas extremas y riesgos de congelación
Cuando el aire exterior caliente supera los 35°C, instale acondicionadores de aire para armarios ajustados entre 30–35°C. Al utilizar sistemas de ventilación, emplee ventiladores de refrigeración del armario que impulsen 100–200 CFM por cada kW de calor disipado. Limpie los filtros de aire de estos sistemas de ventilación cada 3–6 meses. También debe dejar espacios libres de 200mm por encima y 200mm por debajo del cuerpo del variador para favorecer el movimiento natural del aire.
El clima invernal con temperaturas bajo cero conlleva riesgos graves para los equipos exteriores de control de motores. Los componentes internos de los condensadores pueden congelarse cuando la alimentación eléctrica permanece desconectada durante la noche en lugares fríos. Encender condensadores congelados provoca la destrucción total de los componentes. En un incidente real ocurrido en Mount Hood, un trabajador de una trituradora de roca encendió un variador frío a aproximadamente ~20°F después de dejar la alimentación desconectada toda la noche. Los componentes congelados explotaron como una bomba durante el arranque y lanzaron la pesada puerta del armario lejos, montaña abajo.
Puede proteger su configuración del variador mediante cuatro planes principales de seguridad para climas fríos:
Instale calentadores de armario con controles de temperatura para mantener diariamente los espacios internos más calientes que el punto de humedad local.
No encienda nunca condensadores congelados bajo ninguna circunstancia antes de calentar todos los componentes eléctricos internos.
Utilice procedimientos de precalentamiento antes del arranque o pequeñas corrientes eléctricas para calentar de forma segura los componentes del variador antes de aplicar la alimentación completa.
Compruebe periódicamente el estado de los condensadores y la resistencia de potencia interna durante el mantenimiento, ya que el frío extremo aumenta la fricción eléctrica interna.
Ventajas de los variadores de frecuencia en exteriores
Eliminación de las envolventes externas
Puede montar un VFD ip65 directamente en maquinaria exterior. Esta decisión inteligente elimina por completo la necesidad de cajas metálicas protectoras adicionales. Los variadores estándar para interiores necesitan carcasas exteriores resistentes para soportar la lluvia y el polvo. Las unidades de montaje directo ofrecen protección completa contra las condiciones meteorológicas desde el principio.
Este método de instalación optimizado reduce los costes totales del proyecto de varias formas claras:
Eliminar la necesidad de un armario protector independiente.
Acortar los tendidos de cable necesarios para el motor.
Reducir el tiempo y los costes de mano de obra necesarios para montar el variador.
En un proyecto real, se trataba de un ventilador de extracción instalado en un tejado, donde los técnicos montaron un variador de alta protección en una pared cercana al motor. Esta decisión eliminó un armario de control independiente ubicado a distancia y ahorró todo el espacio que dicho armario habría ocupado.
Reducción del espacio ocupado y del cableado
Eliminar las cajas externas libera espacio valioso en el lugar de trabajo. Puede optimizar fácilmente la distribución de los equipos en espacios exteriores reducidos.
Colocar el variador cerca del motor ofrece importantes ventajas técnicas. Reduce los costes de materiales al utilizar tendidos de cable más cortos. Un cableado más corto también disminuye el tiempo de instalación y los costes de mano de obra durante el montaje.
Los cables de motor cortos protegen los equipos de campo frente al ruido eléctrico. Las líneas de motor largas funcionan como grandes antenas que transmiten interferencias eléctricas por toda la planta. Instalar el variador a menos de 50 pies del motor elimina por completo este problema de antena. Esta configuración básica ofrece la forma más económica de controlar el ruido en instalaciones exteriores.
Buenas prácticas para la instalación en exteriores
Protección térmica y viseras
La luz solar directa calienta rápidamente las envolventes de los variadores exteriores durante el día. Con una temperatura ambiente de 100°F (38°C), la temperatura interna de la envolvente puede alcanzar 122–140°F (50–60°C). Las condiciones de funcionamiento a alta temperatura reducen la vida útil de los componentes electrónicos sensibles. Operar 10°C por encima de la temperatura nominal duplica aproximadamente la tasa de fallos de los condensadores. Debe proteger su variador de frecuencia frente a la ganancia térmica solar directa para garantizar un funcionamiento estable.
Una consideración importante son los efectos de la luz solar directa, frente a los cuales deben tomarse todas las precauciones necesarias para eliminarlos proporcionando una protección adecuada.
Instalar un simple protector meteorológico o una visera reduce la carga térmica solar en 15–25°F (8–14°C). Los diseños modernos de variadores Generation 4 ofrecen una eficiencia de autorrefrigeración mejorada, con valores nominales máximos de temperatura ambiente de hasta 50°C (122°F) sin reducción de potencia. Debe mantener el flujo de aire de refrigeración mediante tareas de mantenimiento rutinarias:
Inspeccione periódicamente los ventiladores de refrigeración internos para confirmar la correcta rotación de las aspas y el flujo de aire activo.
Limpie los filtros de aire obstruidos y aspire las capas de polvo de las aletas del disipador de calor después de desconectar la alimentación.
Sellado y gestión de cables
La instalación correcta de los prensaestopas conserva el sellado de la envolvente frente a la entrada de humedad ambiental. Debe seleccionar prensaestopas PG9 de latón niquelado equipados con sellos de compresión de goma NBR. Estos prensaestopas metálicos resistentes soportan condiciones meteorológicas exteriores extremas en temperaturas de -40°C a +100°C. Debe obtener los valores de par autorizados del manual de instalación del fabricante para apretar correctamente las conexiones de los terminales.
Un tamaño incorrecto del prensaestopas o una instalación deficiente introducen graves riesgos de fallo en las instalaciones de campo. Un apriete insuficiente no comprime los sellos internos, mientras que un apriete excesivo puede agrietar el cuerpo del prensaestopas o dañar las cubiertas de los cables. Los prensaestopas incompatibles pueden reducir la protección de la envolvente de IP66 a IP54 en aplicaciones exteriores reales. Debe adaptar con precisión los diámetros de los cables a los tamaños de los prensaestopas. Instale siempre bucles de goteo en los tendidos de cable verticales para evitar que el agua entre directamente en las entradas del cableado.
Las unidades VFD ip65 de montaje directo simplifican sus proyectos de control de motores en exteriores. Eliminan las envolventes secundarias pesadas y reducen los costes totales de instalación. Sin embargo, debe prepararse para las condiciones ambientales extremas. Instale viseras para bloquear la radiación solar directa y utilice calentadores internos para evitar riesgos de congelación en climas fríos.
Los variadores modernos transforman el control de motores en exteriores al combinar una protección robusta IP66 o NEMA 4X con supervisión IIoT inteligente y mantenimiento predictivo.
Los módulos de potencia de carburo de silicio ofrecen una mayor eficiencia térmica y reducen las pérdidas de energía hasta en un 50 %. Puede optimizar fácilmente las operaciones de campo y proteger sus equipos. Elija hoy variadores de alta protección para garantizar una fiabilidad prolongada en todas las instalaciones exteriores.
Preguntas frecuentes
¿Se puede instalar un VFD IP65 directamente en exteriores sin una caja secundaria?
Sí, puede instalar un VFD IP65 directamente en el exterior. Su carcasa exterior hermética mantiene alejados el polvo denso y los fuertes chorros de agua de los componentes internos. Esta configuración le permite ahorrar dinero en armarios adicionales costosos y libera espacio en el lugar de trabajo.
¿Cómo protege una clasificación IP65 el variador frente al agua?
De acuerdo con la norma IEC 60529, una clasificación IP65 significa protección total frente a chorros de agua a baja presión. Las pruebas utilizan una boquilla de 6.3 mm que pulveriza 12.5 L/min de agua a una presión de 30 kPa. Este robusto sellado mantiene la lluvia y las salpicaduras fuera del variador.
¿Por qué se deben utilizar viseras con los variadores de frecuencia exteriores?
La luz solar intensa calienta muy rápidamente las carcasas de los variadores exteriores durante el día. El exceso de calor duplica la tasa de fallos de los condensadores y reduce la potencia total del variador. La instalación de viseras básicas bloquea el calor solar directo. Esta sombra mantiene fríos los componentes internos y ayuda a prolongar considerablemente la vida útil del variador.
¿Qué ocurre si se enciende un VFD a temperaturas bajo cero?
Los condensadores electrolíticos internos pueden congelarse si la alimentación permanece desconectada durante la noche en condiciones de congelación. Encender condensadores congelados destruye inmediatamente los componentes eléctricos y daña el equipo. Debe calentar los componentes internos del variador con calentadores de armario antes de conectar la alimentación completa.
