Un VFD moderno para sistemas de bombeo cambia la forma de controlar el movimiento de líquidos. Las instalaciones antiguas utilizan válvulas de estrangulamiento mecánicas para reducir el flujo de fluidos. En su lugar, los variadores de frecuencia modifican directamente la velocidad del motor para satisfacer las necesidades reales del sistema. Puede ahorrar hasta un 30% de energía al eliminar las pérdidas adicionales de presión en las válvulas. Esta regulación dinámica e inteligente de la presión mediante el variador de velocidad reduce la tensión física en los sellos y los impulsores. Los arranques suaves reducen los daños en ejes y rodamientos con el paso del tiempo. Como resultado, protege las bombas de daños y evita paradas repentinas del sistema. Actualizar la instalación reduce los costes generales y aumenta la fiabilidad a largo plazo en todas las aplicaciones de bombas industriales.

Conclusiones clave

• Los VFD modifican directamente la velocidad del motor para reducir el consumo de energía hasta un 50 por ciento.

• Los arranques suaves protegen los componentes de la bomba al evitar aumentos repentinos de presión y daños por golpe de ariete.

• Sustituir las válvulas de control antiguas por variadores electrónicos elimina el exceso de presión en las tuberías y reduce los costes de reparación.

• Las funciones de seguridad integradas apagan el motor con antelación para evitar el funcionamiento en seco y los daños por sobrecalentamiento.

• Elegir el sistema de variación adecuado ayuda a que las máquinas duren más, tanto en instalaciones industriales como en sistemas municipales de agua.

Cómo funcionan los variadores de frecuencia en el bombeo

Regulación de frecuencia frente a estrangulamiento mecánico

Puede ajustar el movimiento de los fluidos dentro de las tuberías del sistema mediante variadores de frecuencia. Las instalaciones tradicionales hacen funcionar los motores a la velocidad máxima y utilizan válvulas para estrangular la salida. En cambio, los variadores electrónicos gestionan directamente el rendimiento de salida.

• Un VFD ajusta la velocidad del motor modificando la frecuencia de la electricidad enviada al motor.

• Gestiona la velocidad ajustando tanto la tensión como la frecuencia suministradas al motor.

• El objetivo principal en el bombeo es modificar la velocidad de la bomba, que controla directamente el caudal y la presión del sistema.

El estrangulamiento mecánico antiguo desperdicia grandes cantidades de electricidad. Reducir la velocidad del sistema mediante un control inteligente del motor ahorra mucha energía.

Control dinámico del caudal y sustitución de válvulas

Las válvulas de estrangulamiento obligan a las bombas a mover el agua contra una presión artificialmente elevada. Esta resistencia adicional provoca fuertes vibraciones, fugas en los ejes y un rápido deterioro de los sellos.

Un variador de frecuencia también puede generar ahorros en el mantenimiento. Las válvulas de control requieren mucho mantenimiento...

Al sustituir las válvulas antiguas por un control programable de bombas, elimina por completo la resistencia adicional de la línea. El control inteligente del caudal gestiona fácilmente las necesidades del sistema sin generar contrapresión no deseada en las tuberías de líquidos.

• Menor mantenimiento: Eliminar la válvula de alivio de presión (PRV) reduce la complejidad mecánica y todos los costes de reparación relacionados.

• Mayor vida útil del equipo: Hacer funcionar las bombas a velocidades más bajas con un VFD reduce las cargas sobre los rodamientos y la flexión de los ejes, prolongando la vida útil de sellos y rodamientos.

El control moderno de bombas actualiza su instalación industrial con una gestión eficiente del caudal durante muchos años.

Principales ventajas de los VFD en sistemas de bombeo

El uso de variadores de frecuencia en su fábrica reduce el consumo de energía de las bombas y ayuda a prolongar la vida útil de los componentes internos. Los sistemas modernos de variación sustituyen las válvulas de control que desperdician energía por ajustes automáticos de velocidad para mejorar el ahorro energético en toda la instalación.

Ahorro de energía mediante las leyes de afinidad

Las bombas centrífugas siguen unas leyes físicas denominadas leyes de afinidad. La tercera ley muestra que el consumo de energía está relacionado con el cubo de la velocidad del motor. Pequeñas reducciones de velocidad generan grandes ahorros de energía. Cuando reduce la velocidad de un motor un 20%, disminuye el consumo de energía un 49%. Por ejemplo, una bomba de 22 kW que funciona a 50 Hz consume solo 18.26 kW cuando se reduce a 47 Hz. Este pequeño cambio genera una reducción del 17% en la demanda de potencia. Obtendrá la mejor eficiencia haciendo funcionar los motores de las bombas únicamente a la velocidad que necesita el sistema.

Considere una bomba de 75 kW que funciona al 60% del caudal durante 6,000 horas al año. El uso de válvulas mantiene la potencia necesaria en 67 kW. El uso de un variador de velocidad reduce la potencia necesaria a 19 kW. Este sencillo cambio ahorra 288,000 kWh de energía cada año.

La reducción del consumo de energía genera directamente importantes ahorros en los costes de las operaciones diarias de su planta.

Protección del equipo y arranque suave

Arrancar los motores a plena potencia envía fuertes ondas de choque y calor a través de las tuberías. Los arranques normales provocan picos eléctricos de hasta el 600% de los niveles de carga completa. Un vfd para sistemas de bombeo acelera el motor lentamente durante 5 a 20 segundos. Este arranque suave mantiene la corriente de arranque por debajo del 150%. Los arranques graduales llenan las tuberías suavemente y evitan los picos bruscos de presión. Las paradas lentas previenen el golpe de ariete cuando se detiene el flujo de fluido. Eliminar los choques de presión protege los impulsores y rodamientos internos contra el desgaste.

La protección integrada del variador protege las bombas contra el funcionamiento en seco y las sobrecargas sin necesidad de sensores físicos adicionales.

• El variador comprueba continuamente la corriente eléctrica para detectar una pérdida instantánea de caudal de agua.

• El ajuste del parámetro PRT23 selecciona la fuente del sensor, mientras que PRT24 establece el límite exacto de activación.

• El ajuste del parámetro PRT28 controla el tiempo de retardo antes de apagar el sistema de forma segura.

• El ajuste del parámetro PRT27 selecciona una parada por inercia o una parada controlada si el caudal de fluido desciende demasiado.

Esta protección inteligente detiene el motor antes de que el calor generado por la fricción dañe los sellos internos. Protege los sistemas de agua esenciales, mantiene las bombas a salvo de los daños térmicos y garantiza un rendimiento estable a largo plazo.

Principales escenarios de aplicación industrial y comercial

Sistemas HVAC y de refuerzo municipal

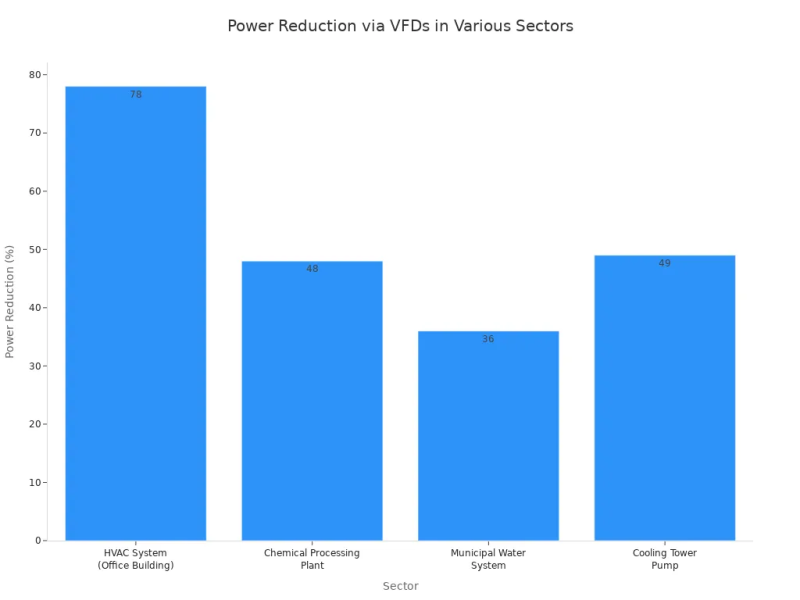

La instalación de variadores de frecuencia ayuda a gestionar el caudal de líquidos en grandes oficinas y estaciones municipales de agua. Los sistemas de aire acondicionado y calefacción necesitan actualizaciones constantes del caudal para mantener el confort. Los variadores ajustan directamente la velocidad de los motores de las bombas de los enfriadores y de los ventiladores de las torres de refrigeración. Adaptar la salida del motor al uso diario real del edificio ahorra mucha electricidad. Los ajustes de velocidad integrados también reducen el ruido de las máquinas y simplifican considerablemente la automatización.

Los sistemas municipales de agua utilizan bombas de refuerzo para impulsar agua limpia por las tuberías de la ciudad. Las antiguas bombas de velocidad única generan fuertes picos de presión que rompen las tuberías subterráneas deterioradas. Los sistemas de variación aumentan o reducen suavemente la velocidad de los motores durante varios segundos. Los arranques graduales evitan los daños del golpe de ariete y protegen las tuberías de suministro frente a la tensión física. Añadir variadores electrónicos a las bombas de refuerzo de presión mantiene estable la presión de la línea y prolonga la vida útil total del equipo.

Industria pesada y manipulación de líquidos viscosos

Las plantas industriales crean entornos de trabajo exigentes para motores y bombas industriales. Las bombas centrífugas estándar mueven fácilmente fluidos finos, como agua común o mezclas químicas simples. Estos sistemas de bombeo necesitan un variador de par variable dimensionado para un 110-120% de potencia adicional durante un minuto. Adaptar la salida del motor a la demanda activa de la planta mejora el movimiento de fluidos en todas las áreas de trabajo. Evita el sobrecalentamiento no deseado del motor y protege los equipos delicados durante turnos de trabajo prolongados.

El movimiento de líquidos espesos, como lodos mineros o aguas residuales urbanas, requiere bombas de desplazamiento positivo robustas. Estas máquinas de servicio pesado necesitan una elevada fuerza de arranque para vencer la resistencia del fluido espeso. Configurar el variador para un par constante proporciona un 150% de potencia adicional durante un minuto. Un control cuidadoso de la velocidad evita que los fluidos espesos salpiquen o que los sólidos se depositen. El seguimiento de la velocidad en lazo cerrado mantiene un flujo constante de material incluso cuando cambia la viscosidad del líquido.

Selección del VFD adecuado para aplicaciones de bombeo

Gestión térmica y aislamiento del motor

Revise cuidadosamente las condiciones térmicas al elegir una instalación de vfd para bombas en su planta de procesamiento. Hacer funcionar un motor por debajo de 30-40 Hz reduce el rendimiento del ventilador de refrigeración interno. Esta reducción del flujo de aire acumula un exceso de calor en los devanados del motor estándar. Operar por debajo del 25% de la velocidad nominal sin refrigeración adicional deteriora rápidamente el aislamiento. La modulación por ancho de pulsos genera ondas estacionarias en las líneas de alimentación. Estos picos de tensión dañan el aislamiento del motor con el tiempo. Necesita diseños de variadores adecuados para proteger las bombas estándar a bajas velocidades.

Dimensione su vfd para sistemas de bombeo comprobando conjuntamente todos los factores de reducción de potencia ambientales. Las temperaturas ambiente superiores a 40°C reducen la corriente de salida un 2.5% por cada grado. Trabajar a alturas superiores a 1000m reduce la capacidad eléctrica un 1% por cada 100m. Las cajas selladas NEMA 4X también necesitan una reducción adicional de entre el 5% y el 25%. Necesita variadores robustos para bombas de servicio pesado en lugares calurosos. La tecnología VFD de Canroon ofrece configuraciones adecuadas de motor y variador para proteger el aislamiento del equipo mientras mantiene el movimiento de los fluidos.

Calidad de la energía y mitigación de armónicos

Los rectificadores normales de los variadores generan armónicos eléctricos que alteran la tensión en las aplicaciones industriales. Los niveles elevados de armónicos provocan un sobrecalentamiento perjudicial en las bobinas de los transformadores y disparan los interruptores automáticos. Las normas IEEE sugieren mantener la distorsión armónica total de tensión por debajo del 5% en los puntos de conexión principales. Añadir una reactancia de línea de entrada del 3% limita las corrientes armónicas de alta frecuencia a bajo coste.

No reducir las corrientes armónicas puede provocar el sobrecalentamiento de los conductores neutros y transformadores, alarmas falsas de los VFD, problemas en los PLC y bloqueos de los ordenadores.

Instale configuraciones multipulso avanzadas para obtener un control superior de la calidad de la energía. Un convertidor de 12 pulsos desplaza las fases 30 grados para reducir los armónicos 5.º y 7.º. Una configuración de 18 pulsos desplaza las fases 20 grados para eliminar los armónicos inferiores al nivel 17.º. El uso de una reactancia de carga del 3% o 5% protege las bobinas del motor cuando las líneas superan los 110 ft. Estas configuraciones inteligentes de variadores mantienen las bombas de agua funcionando correctamente sin interrupciones repentinas en las plantas municipales de agua.

Cambiar su equipo a un variador de velocidad inteligente aporta importantes beneficios a largo plazo. Elegir un nuevo vfd para sistemas de bombeo reduce el consumo de energía hasta un 50% en trabajos exigentes, como el bombeo de lodos mineros. Este control dinámico modifica instantáneamente la velocidad del motor para adaptarse a sus necesidades exactas de fluido. Reduce el desgaste físico de los sellos, disminuye los costes de reparación y ayuda a prolongar la vida útil del equipo. La mayoría de los propietarios de plantas recuperan los costes de instalación mediante un rápido periodo de amortización de 1 a 3 años. Proteja sus bombas de agua y mejore hoy el rendimiento de su planta. Compruebe ahora su sistema actual y hable con los profesionales de Canroon para obtener configuraciones de variadores personalizadas.

Preguntas frecuentes

¿Cuánta energía puede ahorrar un VFD en los equipos industriales?

Los VFD reducen el consumo de energía eléctrica entre un 30% y un 50% con cargas parciales. Reducir la velocidad del motor disminuye el consumo de energía conforme a las leyes de la física. Reduce considerablemente los costes diarios de electricidad y protege las bombas frente a un desgaste elevado.

¿Cómo protegen los VFD las bombas de refuerzo de presión de agua frente a los daños en las tuberías?

Estos variadores modifican suavemente la salida del motor durante 5 a 20 segundos. Los arranques graduales evitan los picos repentinos de presión dentro de las tuberías de agua. El seguimiento eléctrico integrado detecta descensos rápidos del caudal y detiene las bombas antes de que el calor dañe los sellos internos.

¿Puede un VFD controlar el caudal de líquido sin válvulas de estrangulamiento?

Sí. Modificar la frecuencia eléctrica cambia inmediatamente la salida. Puede retirar por completo las válvulas de control de alto mantenimiento de las tuberías de suministro. Eliminar la fricción de las válvulas evita la acumulación de presión, reduce los costes de reparación y permite que el fluido se mueva fácilmente por las bombas grandes.

¿El funcionamiento de un variador a bajas frecuencias provoca el sobrecalentamiento del motor?

El funcionamiento por debajo de 30 Hz reduce el flujo de aire del ventilador interno y acumula calor en las bobinas del motor. Los fuertes picos de tensión de la modulación por pulsos también someten el aislamiento de los cables a esfuerzos. La instalación de reactancias de línea o ventiladores externos protege los equipos convencionales durante largos periodos de funcionamiento a bajas frecuencias.
