Deseas un buen control del motor para tus máquinas, y la aplicación correcta del VFD es crucial. Considera por qué necesitas una aplicación de VFD, como ahorrar energía, mejorar el rendimiento y lograr un control preciso. Canroon ofrece opciones que sobresalen en estas áreas. Asegúrate de configurar, programar y seguir los protocolos de seguridad para obtener los mejores resultados.
Conclusiones Clave
Los VFD ayudan a ahorrar energía al cambiar la velocidad y el par del motor. Esto significa que pagas menos por la electricidad.
Cuando usas un VFD, el motor funciona mejor y dura más. Las máquinas funcionan más suavemente con un VFD.
Los VFD te permiten controlar muy bien la velocidad del motor. Esto es importante para cosas como bombas y sistemas HVAC.
Es importante instalar y configurar los VFD correctamente. Esto mantiene las cosas seguras y ayuda a que funcionen al máximo.
Verificar y reparar los VFD con frecuencia puede evitar problemas. Esto también ayuda a que tu sistema de control del motor dure más.
¿Qué es un Variador de Frecuencia?
Conceptos Básicos del VFD
Unvariador de frecuencia te ayuda a cambiar la velocidad de giro de un motor. Lo hace cambiando la frecuencia de la electricidad que va al motor. Esto te permite controlar la velocidad y la potencia que usa el motor. Algunas personas lo llaman variador de frecuencia ajustable, variador de CA, variador inversor o microvariador. Las partes principales dentro son un convertidor, enlace de CC, inversor, interfaz de usuario y lógica de control. Canroon ofrece soluciones de VFD para muchas industrias.
Cómo los VFD Permiten el Control del Motor
Un VFD te permite controlar muy bien tu motor. Funciona en tres pasos:
Etapa de Rectificador: El VFD cambia la energía CA de la pared a energía CC.
Etapa de Bus de CC: Hace que la energía CC sea suave y estable.
Etapa de Inversor: El VFD convierte la energía CC de nuevo en energía CA con la frecuencia y voltaje correctos para tu motor.
Puedes hacer que el motor vaya más rápido o más lento cambiando la frecuencia. La fórmula para la velocidad del motor es:
Velocidad (RPM) = (120 × Frecuencia) / Número de Polos.
Con un VFD, estableces la frecuencia para obtener la velocidad que deseas. Esto ahorra energía y ayuda a que el motor funcione mejor.
Beneficios Clave
Un VFD ofrece muchas cosas buenas para los sistemas de motor. Aquí hay una tabla que muestra los principales beneficios:
Puedes usar un VFD para controlar ventiladores en HVAC, bombas en riego y compresores de aire. En las fábricas, un VFD puede ayudar a reducir los costos de energía hasta en un 50%. Por ejemplo, un motor de ventilador grande puede ahorrar mucho dinero cada año con un VFD. También gastas menos en reparar máquinas porque duran más.
Aplicación del VFD en el Control del Motor
Casos de Uso Comunes
Unaaplicación de VFD funciona en muchas máquinas. En las fábricas, los sistemas de transporte usan aplicaciones de VFD. Puedes cambiar la velocidad de la correa para cada trabajo. Las líneas de manejo de materiales usan aplicaciones de VFD para mover artículos a diferentes velocidades. Las líneas de empaque también usan aplicaciones de VFD para mantener las cosas suaves. Los equipos de mezcla usan aplicaciones de VFD para hacer productos iguales cada vez. Las máquinas de extrusión necesitan velocidad exacta para una buena calidad. El mecanizado de herramientas usa aplicaciones de VFD para la precisión del mecanizado CNC.
Las bombas, ventiladores y sopladores también usan aplicaciones de VFD. Puedes establecer el flujo a lo que necesitas y ahorrar energía. Las grúas y polipastos usan aplicaciones de VFD para un mejor control del par. Los mezcladores pueden funcionar a diferentes velocidades para cada lote. Obtienes un mejor control del motor y ahorras dinero en energía.
Integración con Sistemas de Automatización
Puedes vincular un VFD a sistemas de automatización como PLC o DCS. El PLC envía comandos y el VFD cambia la velocidad y potencia del motor. Esto ayuda a que tus máquinas funcionen al máximo. En las fábricas, esta configuración mantiene las líneas de producción funcionando bien. En HVAC, puedes cambiar las velocidades de ventiladores y bombas para el edificio. Las plantas de agua usan aplicaciones de VFD con PLC para controlar bombas y válvulas. Obtienes un control del motor constante y mejores resultados.
Consideraciones de Compatibilidad
Debes verificar si tu aplicación de VFD se ajusta a tu motor. Mira el voltaje, fase y frecuencia en la placa del motor. Asegúrate de que la potencia y la clasificación de corriente sean adecuadas para tus necesidades. Verifica el factor de potencia y la clase de aislamiento para un buen uso. La clasificación IP muestra qué tan bien el motor evita el polvo y el agua. El par del eje debe ser suficiente a todas las velocidades. El motor debe manejar sobrecargas sin calentarse demasiado. Si funcionas lentamente, asegúrate de que el motor pueda soportar cargas altas. Los motores también deben cumplir con las reglas de eficiencia.
Puedes usar aplicaciones de VFD con motores de inducción de CA, motores síncronos, motores de imán permanente y motores de propósito general si los ajustas correctamente.
Métodos de Control del Motor con VFDs
Para obtener lo mejor de tu motor, debes elegir el método de control correcto. Cada forma tiene puntos buenos y malos. Debes ajustar el método a tu trabajo para obtener mejores resultados y ahorrar energía.
Control V/f
El control V/f es una forma popular de cambiar la velocidad del motor. Mantiene el voltaje y la frecuencia en una proporción constante. Esto funciona bien para muchos motores de CA cuando no necesitas alta precisión.
El control V/fmantiene el voltaje y la frecuencia equilibrados.
Te ayuda a cambiar qué tan rápido funcionan los motores de CA.
Funciona mejor para ventiladores y bombas.
Aquí hay una tabla que muestra los principales puntos buenos y malos:
Puedes usar un VFD para hacer funcionar más de un motor. Esto ahorra dinero. Este método es excelente para bombas y ventiladores que funcionan a la misma velocidad. Pero, el control de velocidad es solo alrededor del 3% de la velocidad máxima. El sistema reacciona más lento que los tipos de bucle cerrado porque no usa retroalimentación.
V/f con Codificador
Si deseas un mejor control del motor, puedes agregar un codificador al control V/f. El codificador proporciona retroalimentación sobre la velocidad del motor. Esto hace que el sistema sea mucho más exacto.
El codificador ayuda a mantener la velocidad constante, incluso a altas velocidades.
Puedes obtener una precisión de velocidad dentro de +/- 0.03% de la velocidad máxima.
Esta forma proporciona un buen control de velocidad sin necesidad de cambios rápidos.
Usa un codificador para trabajos que necesitan velocidad y par constantes. Es muy útil a velocidades lentas, como en máquinas de molienda. Si solo usas retroalimentación de EMF de contador, es posible que no obtengas suficiente detalle para trabajos difíciles.
Aquí hay algunos trabajos que usan control V/f con retroalimentación de codificador:
Vector de Bucle Abierto
El control de vector de bucle abierto funciona mejor que el control V/f básico. No necesitas herramientas de retroalimentación como codificadores. Esta forma usa matemáticas para adivinar la velocidad y el par del motor.
No proporciona tanta precisión como el control de vector de bucle cerrado.
Esta forma es buena para trabajos que no necesitan alta precisión.
Aquí hay una tabla para comparar el control de bucle abierto y cerrado:
El control de vector de bucle abierto tiene algunos límites:
Puedes usar el control de vector de bucle abierto para transportadores, mezcladores y otras máquinas que no necesitan velocidad o par perfectos.
Vector de Bucle Cerrado
El control de vector de bucle cerrado te da el mejor control del motor. Usas un codificador para obtener retroalimentación en tiempo real. Esta retroalimentación permite que el sistema cambie la velocidad, el par y la posición con alta precisión.
El control de vector de bucle cerrado usaconmutación sinusoidal con un codificador. El sistema hace corrientes suaves y onduladas en el motor. El campo magnético del estator permanece alineado con el rotor. Esto te da un funcionamiento suave y un control del motor muy exacto.
Al controlar la corriente, te aseguras de que el motor proporcionefuerza constante. Esto es importante para trabajos que necesitan alta precisión. Puedes ajustar el campo del estator al par que deseas. Esta forma funciona bien para trabajos que necesitan velocidad y par exactos, incluso a velocidades lentas. Obtienes mejores resultados que con el control V/f.
Debes usar el control de vector de bucle cerrado para grúas, ascensores, robots y otras máquinas que necesitan movimientos y fuerza exactos.
Elegir el Método Correcto
Piensa en tu trabajo antes de elegir un método de control del motor. Aquí hay algunos consejos para ayudarte a elegir:
Usa un VFD si necesitas diferentes velocidades, como ventiladores que cambian el flujo de aire.
Elige una forma que ahorre energía y reduzca costos.
Usa control avanzado si tus motores arrancan con dificultad.
Elige una forma que funcione con tu sistema de automatización, como un PLC.
El método de control correcto hace que los motores funcionen mejor y proporcionen más par.
Los motores buenos usan menos energía y se descomponen menos.
Saber lo que hace cada forma te ayuda a elegir la mejor.
Consejo: Siempre elige el método de control que se ajuste a tu trabajo. Esto ayuda a que tu motor funcione mejor y dure más.
Puedes obtener un buen control del motor aprendiendo sobre estas formas y eligiendo la que se ajuste a tu sistema.
Guía de Configuración del VFD
Cuando configuras un variador de frecuencia, ayudas a que tu sistema de control del motor funcione mejor. Necesitas hacer cada paso correctamente para que tu motor permanezca seguro y funcione bien. Esta guía te mostrará cómo elegir el VFD correcto, instalarlo, configurar los ajustes principales y mantener las cosas seguras. Los VFD de Canroon funcionan bien para muchos trabajos de control del motor.
Selección de un VFD
Tienes que elegir un VFD que se ajuste a tu motor y a lo que deseas que haga tu motor. Aquí están las principales cosas en las que pensar:
Compatibilidad del Motor: Asegúrate de que el VFD coincida con el voltaje, corriente y potencia de tu motor.
Requisitos de la Aplicación: Piensa en lo que necesita tu sistema, como velocidad, par y tipo de carga.
Fuente de Alimentación de Entrada: Verifica que el VFD funcione con tu energía, como monofásica o trifásica.
Características de Control: Busca cosas como control PID, formas de conectar y opciones de retroalimentación.
Eficiencia Energética: Elige un VFD que ahorre energía, especialmente para cargas que cambian.
Características de Seguridad y Protección: Elige un VFD con protección contra sobrecarga, cortocircuito y demasiado calor.
Presupuesto y Costo Total de Propiedad: Piensa en el precio, pero también en cuánto gastarás más adelante.

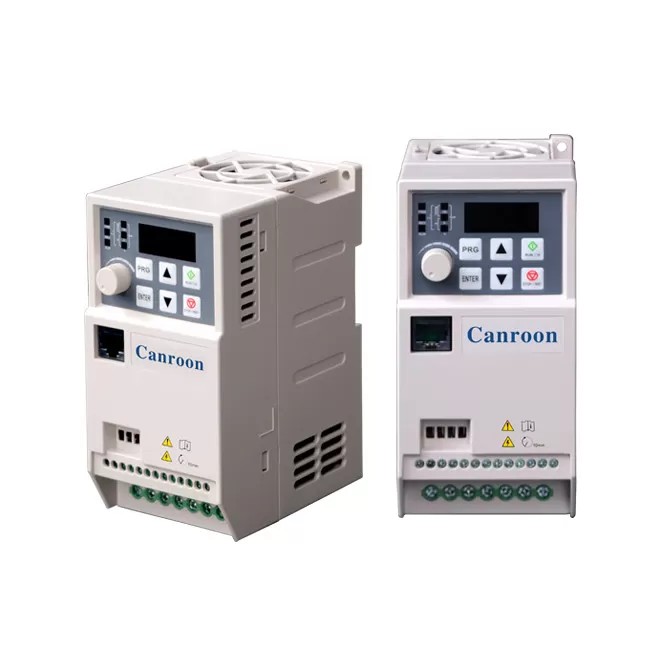

Consejo:Los VFD de Canroon tienen muchos modelos para diferentes trabajos de control del motor, desde ventiladores simples hasta grandes sistemas de automatización.
Pasos de Instalación
Si instalas tu VFD correctamente, tu sistema de control del motor funcionará bien y estará seguro. Sigue estos pasos para configurar tu VFD:
Elige la Ubicación Correcta
Coloca el VFD donde el aire pueda circular a su alrededor. Evita lugares con mucho polvo, agua o vibración. Asegúrate de poder acceder al VFD para repararlo.Proporciona Refrigeración y Ventilación
Deja espacio alrededor del VFD para que fluya el aire. No bloquees las rejillas de ventilación. Esto evita que el VFD se caliente demasiado.Sigue las Pautas de Cableado
Usa cables del tamaño adecuado para tu motor y VFD. Sigue las reglas de cableado del fabricante. Conecta el cable de tierra correctamente.Reduce la Interferencia Electromagnética (EMI)
Usa cables blindados y núcleos de ferrita. Una buena conexión a tierra ayuda a evitar que la EMI afecte tu VFD u otras máquinas.Prueba la Instalación
Antes de encenderlo, verifica todos los cables. Prueba la dirección y velocidad del motor. Busca cualquier problema o alarma. Siempre sigue los pasos del fabricante para el arranque.
🛠️Lista de Verificación para la Instalación:
El VFD está en un lugar limpio, seco y fresco.
Todos los cables están ajustados y la tierra está conectada.
Las rejillas de ventilación no están bloqueadas.
Se usan cables blindados para evitar EMI.
El sistema pasa todas las pruebas antes de usarlo.
Parámetros de Programación
Cuando programas tu VFD, puedes hacer que tu control del motor funcione al máximo. Aquí están las cosas más importantes que configurar:
También puedes cambiar configuraciones avanzadas para un mejor control del motor. Cambia la curva V/Hz para obtener el par correcto. Usa compensación de deslizamiento para mantener la velocidad constante. Prueba modos de ahorro de energía para ventiladores y bombas.
Los ajustes de voltios por frecuencia (V/f) cambian cómo reacciona tu motor a la velocidad y el par.
La frecuencia portadora cambia qué tan suave es la salida del VFD.
El monitoreo de corriente de salida ayuda a proteger tu motor advirtiéndote si algo está mal.
Nota: Siempre ingresa los datos de tu motor correctamente. Los ajustes incorrectos pueden hacer que tu control del motor sea malo o incluso romper el motor.
Consejos de Seguridad
La seguridad es lo más importante cuando configuras y usas un VFD para el control del motor. Sigue estos consejos para mantenerte a ti y a tu equipo seguro:
Lee el manual del usuario antes de comenzar. Te ayuda a no cometer errores.
Usa guantes y gafas de seguridad para protegerte.
Apaga siempre la energía antes de trabajar en el VFD.
Verifica todos los cables para evitar fallas.
Mantén el VFD seco y alejado del agua.
Ajusta los ajustes del VFD al voltaje y frecuencia de tu motor.
Aprieta todos los tornillos y cables para que nada se caliente demasiado.
Asegúrate de que las rejillas de ventilación estén abiertas para enfriar.
Verifica el VFD y los cables con frecuencia en busca de daños.
Maneja el VFD con cuidado. No lo dejes caer.
Elige un VFD con protección contra sobrecarga para mantener tu motor seguro.
No pongas demasiada carga en el variador.
Mantén el VFD fuera de la luz solar y alejado del calor.
Usa una buena conexión a tierra para evitar problemas eléctricos.
Enseña a cualquiera que trabaje con el VFD sobre sus características y seguridad.
⚠️ Alerta: Siempre usa pasos de bloqueo/etiquetado antes de trabajar en el VFD. Esto te mantiene a salvo de descargas eléctricas.
Si sigues estos pasos, tu VFD estará configurado para un control del motor seguro y eficiente. Los VFD de Canroon te brindan las características y la confianza que necesitas para cualquier trabajo de control del motor.
Solución de Problemas y Optimización
Problemas Comunes
Cuando usas un variador de frecuencia, puedes tener algunos problemas. Conocer estos problemas te ayuda a solucionarlos rápidamente.Aquí hay una tabla que enumera los problemas más comunes, por qué ocurren y qué puedes hacer:
Si ves un problema, busca primero piezas rotas. Mira los códigos de error en la pantalla. Intenta reiniciar el variador para borrar los errores. Siempre verifica los cables del motor y asegúrate de que el área esté limpia y fresca. Prueba las señales de entrada y observa el voltaje, corriente y frecuencia. Usa el manual si necesitas más ayuda. Si aún no puedes solucionarlo, llama a un experto.
Consejos de Mantenimiento
Puedes mantener tu motor y sistema de control funcionando bien haciendo verificaciones regulares.Coloca tu variador en un lugar limpio, seco y fresco. Haz un horario de mantenimiento y sigue el consejo del fabricante. Limpia los disipadores de calor, ventiladores y cubiertas con frecuencia. Verifica todos los cables para asegurarte de que estén ajustados y no demasiado calientes. Cuida el sistema de refrigeración para que no se caliente demasiado.
Las verificaciones regulares te ayudan a encontrar problemas temprano. Ahorras energía y haces que tu equipo dure más. También mantienes tu sistema seguro y evitas fallas repentinas.
Prueba estos pasos: Busca daños o desgaste cuando verifiques. Limpia el polvo del variador y el motor. Prueba todos los cables para asegurarte de que se conecten bien. Mantén el sistema de refrigeración funcionando correctamente.
Optimización del Rendimiento
Puedes obtener los mejores resultados de tu sistema de control del motor usando pasos inteligentes. Primero, elige el variador adecuado para tu trabajo. Piensa en ahorrar energía y elige un variador que se ajuste a tus necesidades. Instala y conecta el variador correctamente. Aprende sobre los ajustes y cómo usarlos. Haz verificaciones y mantenimiento regulares. Presta atención a los armónicos y la calidad de la energía. Usa características como arranque suave, control PID y modos de ahorro de energía.
Consejo: Una buena optimización significa que tu motor usa menos energía y funciona mejor. También gastas menos dinero y tu sistema dura más.
Si sigues estos pasos, tu sistema de control del motor funcionará bien y te dará buenos resultados.
Puedes controlar un motor bien haciendo algunas cosas importantes. Primero, asegúrate de que tu VFDcoincida con el tipo y caballaje de tu motor. También debe ajustarse a lo que necesita tu trabajo. Las bombas y ventiladores funcionan mejor con velocidad variable. Siempre mira dónde colocas el VFD y verifica las clasificaciones del motor. Esto te ayuda a obtener buenos resultados. Si necesitas más ayuda, consulta los recursos de Canroon o pregunta a un experto. Siempre piensa en la seguridad y verifica tu sistema con frecuencia. Esto mantiene tu sistema funcionando bien y ahorra energía.
Preguntas Frecuentes
¿Qué tamaño de VFD necesitas para tu motor?
Debes hacer coincidir elvoltaje y las clasificaciones de corriente del VFD con la placa de tu motor. Siempre elige un VFD con una clasificación de corriente ligeramente superior a la de tu motor por seguridad.
¿Puedes usar un VFD para varios motores?
Sí, puedes controlar varios motores con un VFD si arrancan y se detienen juntos. Asegúrate de que la corriente total de todos los motores no exceda la clasificación del VFD.
¿Cómo reinicias un VFD después de una falla?
Presiona el botón de reinicio en el panel del VFD. Si la falla no se borra, apaga la energía, verifica problemas de cableado o carga y reinicia el variador.
¿Qué mantenimiento necesita un VFD?
Limpia los ventiladores y rejillas de ventilación.
Verifica cables sueltos.
Inspecciona en busca de polvo o humedad.
Prueba el variador regularmente.
¿Un VFD ahorra energía en todos los tipos de motores?
Un VFD ahorra más energía en cargas de par variable como ventiladores y bombas. Es posible que no veas grandes ahorros en cargas de par constante como transportadores.
